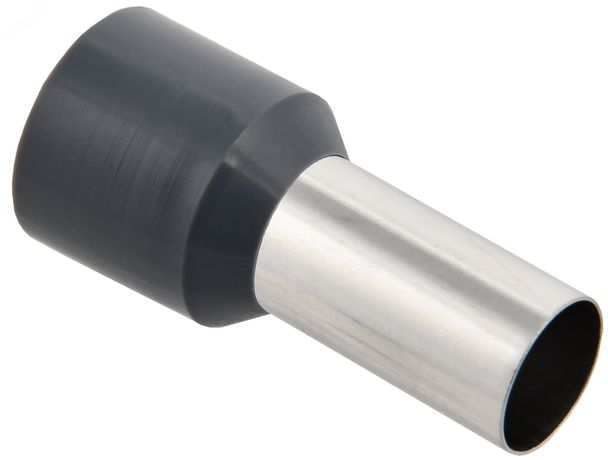

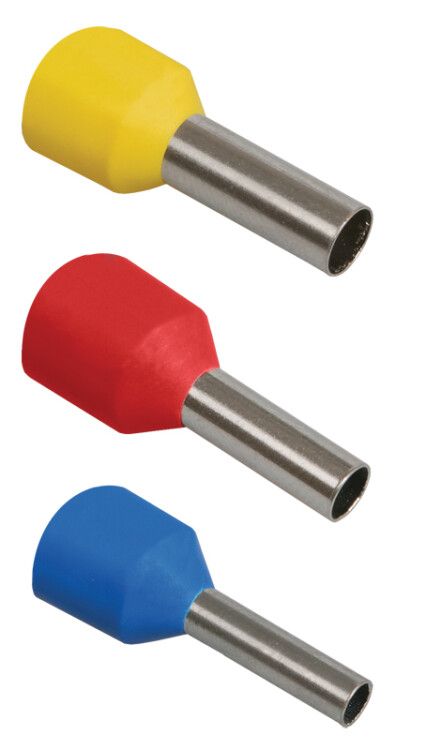

Наконечник кабельный НШвИ 35-16 серый-коричневый Е3516 (100шт) - UGN10-035-16-16 IEK

Наконечник кабельный НШВИ 35-16 серо-коричневый с изолированным фланцем от IEK предназначен для надёжного оконцевания многопроволочных гибких проводов сечением 25 мм2 и последующего подключения к клеммам оборудования. Артикул ugn10-035-16-16 обеспечивает совместимость со стандартными зажимами и упрощает монтаж за счёт изолированной конструкции.

Назначение и область применения

Наконечник кабельный НШВИ 35-16 используется для оконцевания многопроволочных проводов перед подключением к контактным элементам: автоматическим выключателям, клеммным блокам, рубильникам, розеткам и другому электрооборудованию. Подходит для силовых цепей, распределительных щитов, станков, конвейеров и других систем, где требуется прочное и долговечное соединение.

Технические характеристики

• Номинальное сечение проводника: 25 мм2
• Материал наконечника: медь, лужёная поверхность
• Материал изоляции: поливинилхлорид (PVC)
• Цвет изоляции: серо-коричневый
• Длина втулки: 29,5 мм
• Наружный диаметр фланца: 12,3 мм
• Внутренний диаметр втулки: 8,3 мм
• Форма фланца: трубчатая
• Тип конструкции: стандартная
• Количество в упаковке: 100 штук
• Срок службы: 5 лет

Совместимость и монтаж

Наконечник НШВИ 35-16 совместим с большинством стандартных клеммных зажимов, рассчитанных на проводники до 25 мм2. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине втулки (не менее 29 мм);
• Вставить провод в втулку до упора;
• Обжать специальным инструментом (прессом с матрицей для НШВИ 25 мм2);
• Убедиться, что изоляция плотно прилегает к корпусу клеммы - она предотвращает случайное касание токоведущих частей.

Не используйте обычные клещи - они не обеспечивают равномерную деформацию и снижают надёжность контакта.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих низковольтного оборудования. Лужёная медная втулка повышает антикоррозийную стойкость и улучшает электропроводность. Изоляция PVC устойчива к механическим нагрузкам и воздействию масла, бензина и влаги в условиях эксплуатации.

Преимущества

• Изолированный фланец исключает риск замыкания между соседними клеммами и снижает вероятность поражения током при обслуживании.
• Лужёное покрытие увеличивает срок службы в условиях повышенной влажности и температурных перепадов.
• Трубчатая форма фланца обеспечивает удобство фиксации в плотных распределительных щитах и позволяет легко ориентировать наконечник при монтаже.
• Высокая герметичность соединения после опрессовки минимизирует нагрев и окисление контактов.

Ограничения применения

• Не предназначена для однопроволочных (моножильных) проводов - возможна потеря контакта при деформации.
• Работает только с проводниками точно 25 мм2; использование с меньшим или большим сечением недопустимо - это вызывает перегрев или плохой контакт.
• Не рекомендовано применение вне диапазона температур от –40C до +70C - материал PVC теряет эластичность при экстремальных значениях.
• Не следует использовать в средах с постоянным воздействием открытого пламени или высоких концентраций химических растворителей.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления.
• Присоединение проводов к клеммным колодкам частотных преобразователей.
• Монтаж силовых цепей на промышленном оборудовании: насосах, компрессорах, конвейерах.
• Замена старых наконечников при модернизации электрощита с сохранением стандарта IEK.

Практические советы

• Перед монтажом проверьте соответствие диаметра втулки (8,3 мм) и сечения провода - даже небольшая разница ведёт к плохому контакту.
• Выбирайте пресс с матрицей, помеченной как “НШВИ 25” - другие матрицы могут повредить изоляцию или не обеспечить нужную степень обжатия.
• При работе в щитах с ограниченным пространством учтите внешний диаметр фланца (12,3 мм) - он влияет на шаг расположения клемм.
• Артикул ugn10-035-16-16 совпадает с аналогами IEK - можно заказывать запасные части без потери совместимости.
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить её свойства.
