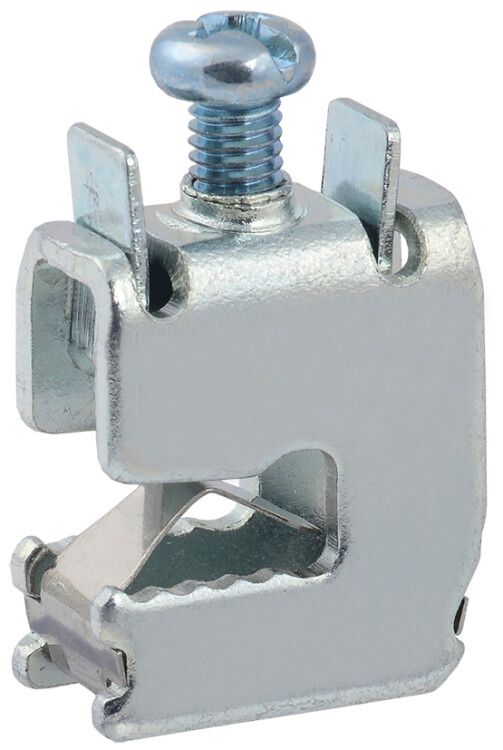

Зажим шинный (терминал) ЗШИ 1,5-16 мм2 для шины 5 мм | YNT10-05-25-016 IEK

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 5 мм от IEK предназначен для надёжного подключения одножильных и многожильных проводов к плоским шинам толщиной 5 мм. Этот терминал применяется в распределительных устройствах, щитах и шинопроводах, где требуется быстрое и безопасное соединение без демонтажа шины.

Назначение и область применения

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 5 мм используется для подключения силовых и управляющих проводников к плоским медным или алюминиевым шинам. Применяется в электрощитах, распределительных устройствах, шинопроводах и на участках, где необходимо временное или постоянное снятие напряжения для обслуживания оборудования. Подходит для установки в промышленных, коммерческих и жилых объектах.

Технические характеристики

• Максимальное сечение подключаемого провода: 16 мм2
• Толщина шины, для которой предназначен: 5 мм
• Ширина шины: от 5 до 120 мм
• Максимальный номинальный и допустимый ток: 180 А
• Материал корпуса: оцинкованная сталь
• Срок службы: 15 лет
• Поддерживает подключение как плоских шин, так и круглых проводов
• Количество контактов: один (для одного провода)

Совместимость и монтаж

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 5 мм совместим с любыми плоскими шинами толщиной 5 мм и шириной от 5 до 120 мм. Установка происходит путём фиксации на шину с помощью зажимного механизма - никаких болтов или сверления не требуется. Для подключения провода достаточно зачистить изоляцию, вставить проводник в клемму и затянуть винт. Клеммная камера открыта - доступ к контактам удобен даже в плотном монтаже. Подходит для проводов с круглым сечением - от 1,5 до 16 мм2.

Безопасность и стандарты

Зажим шинный (терминал) ЗШИ 1,5–16 мм2 для шины 5 мм соответствует требованиям к безопасности для электроустановок низкого напряжения. Материал корпуса - оцинкованная сталь - обеспечивает устойчивость к коррозии и механическим повреждениям. Номинальный ток 180 А гарантирует работу в пределах нормативных нагрузок. Не рекомендуется использовать в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Не требует сверления или модификации шины - монтируется на готовую шину
• Открытая клеммная камера ускоряет подключение и проверку соединения
• Стальной корпус с цинковым покрытием долговечен и устойчив к внешним воздействиям
• Поддерживает как медные, так и алюминиевые шины
• Срок службы 15 лет - снижает необходимость замены в течение всего срока эксплуатации системы

Ограничения применения

• Не подходит для шин толщиной более 5 мм - требуется другая модель (например, для 10 мм)
• Максимальное сечение провода - 16 мм2; для больших сечений (до 185 мм2) нужны другие типы зажимов
• Не предназначен для частого отсоединения/присоединения - рассчитан на стационарную установку
• Не имеет встроенной защиты от перегрузок или коротких замыканий - требует наличия автоматических выключателей в цепи

Примеры использования

• Подключение кабеля питания к шине PE/N в распределительном щите
• Присоединение сигнальных проводов к контрольной шине в пульте управления станком
• Формирование ответвлений от основной шины в шинопроводе для освещения или розеток
• Обеспечение временного отключения оборудования для ремонта без снятия всей шины

Практические советы

• Перед установкой убедитесь, что шина имеет точную толщину 5 мм - отклонение в сторону увеличения сделает зажим непригодным
• Готовьте проводник с чётко зачищенной изоляцией - лишняя изоляция внутри клеммы вызывает плохой контакт
• Затягивайте винт усилием, достаточным для фиксации, но без перегрузки - это предотвращает деформацию клеммы
• При использовании в помещениях с высокой влажностью или агрессивной средой дополнительно герметизируйте место соединения
• Артикулы ynt10-05-25-016 и ynt100525016 - это один и тот же продукт от IEK; различия в записи связаны с системой хранения
