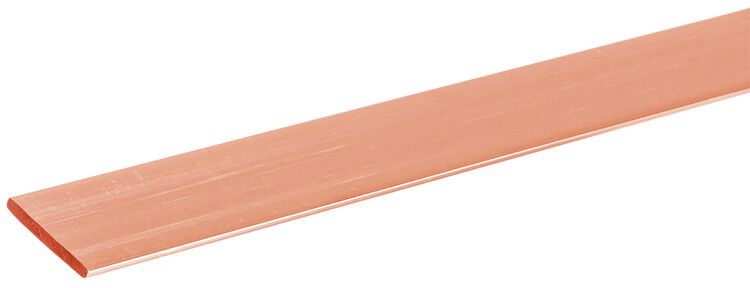

Шина медная твердая М1Т 5х25х4000 мм | YBC10-05-025 IEK

Шина медная твердая М1Т 5х25х4000 мм от IEK — это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-05-025 предназначен для монтажа в распределительных щитах, шинопроводах и других устройствах, где требуется высокая механическая прочность и долгий срок службы.

Назначение и область применения

Шина медная твердая М1Т 5х25х4000 мм используется для создания жестких токоведущих трасс в электрических установках. Применяется в распределительных щитах НКУ, шинопроводах, системах электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для соединений между автоматическими выключателями, рубильниками, контакторами и другими элементами силовой цепи.

Технические характеристики

• Материал: медь марки М1 (высокоочищенная, с минимальным количеством примесей)
• Форма: плоская шина, размеры 5×25 мм
• Площадь поперечного сечения: 125 мм²
• Номинальный ток: 467 А (при температуре окружающей среды +30°C и естественной вентиляции)
• Длина: 4000 мм
• Срок службы: до 50 лет при соблюдении условий эксплуатации
• Количество полюсов: не применяется — шина является однополюсным проводником

Совместимость и монтаж

Шина совместима с контактными элементами, рассчитанными на захват площади 5×25 мм. Для фиксации используются болтовые соединения с гроверами и шайбами, соответствующими стандартам DIN/ГОСТ. Установка требует точного сверления отверстий под крепление — диаметр отверстий должен быть на 0,5–1 мм больше диаметра болта. Шина устанавливается на изоляционные опоры или кронштейны, исключающие случайные замыкания на корпус. Не допускается перегибание шины под острым углом — радиус изгиба должен быть не менее 100 мм.

Безопасность и стандарты

Производится в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к составу меди и механической прочности. Соответствует нормам ПУЭ для стационарных токоведущих частей. Не содержит свинца и других токсичных компонентов. Работает в условиях температуры от –50°C до +70°C.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Жесткая форма позволяет создавать компактные и устойчивые шинные системы
• Долгий срок службы снижает затраты на обслуживание и замену
• Стандартные размеры обеспечивают совместимость с большинством коммерческих крепежей и комплектующих
• Медная шина легко паяется и сваривается при необходимости модификации

Ограничения применения

• Не предназначена для мобильных или часто изгибаемых цепей — хрупкость при многократном изгибе
• Не рекомендуется для открытой прокладки вне помещений без защиты от атмосферных воздействий
• Требует обязательного крепления; самопроизвольное перемещение при вибрациях недопустимо
• Работает только в постоянных токовых режимах — не используется в качестве переменного проводника в сетях выше 1 кВ без специальной проверки

Примеры использования

• Главный входной шинопровод в распределительном щите 400 В в производственном цехе
• Связка между главным автоматом и групповыми выключателями в офисном здании
• Объединение нескольких выходов преобразователя частоты в одну шинную трассу
• Замена кабельных сборок в старых щитах для повышения надежности и снижения нагрева

Практические советы

• Перед монтажом проверьте чистоту поверхности шины — оксидная пленка увеличивает переходное сопротивление
• При использовании нескольких шин параллельно убедитесь, что все они одинаковой длины и сечения — иначе возникнет неравномерная нагрузка
• Для предотвращения коррозии в агрессивных средах используйте покрытие (например, оцинкованную планку или термостойкий лак)
• При проектировании учтите посадочные размеры: ширина 25 мм и толщина 5 мм должны точно совпадать с зажимами оборудования
• Артикул ybc10-05-025 можно заказывать в партиях по 10 штук — так удобнее формировать целую шинную трассу без стыков
