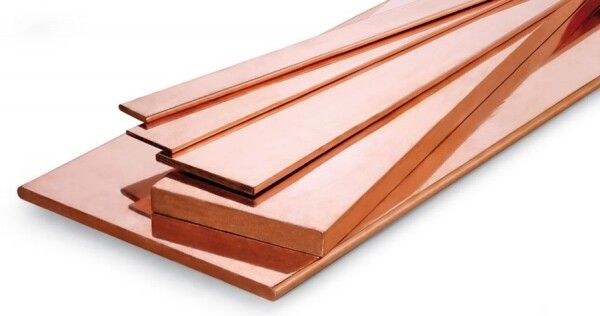

Шина медная твердая М1Т 5х30х4000 мм EKF PROxima | SM-5x30

Шина медная твердая М1Т 5х30х4000 мм от EKF серии PROxima - это жесткий проводник из высокочистой меди для надежного распределения тока до 660 А в силовых цепях постоянного и переменного тока. Применяется в щитах автоматизации, распределительных устройствах и системах бесперебойного питания.

Назначение и область применения

Шина медная твердая М1Т 5х30х4000 мм используется для создания жестких соединений между коммутационными устройствами, автоматическими выключателями, предохранителями и другими элементами распределительной системы. Подходит для сборки шинных мостов в силовых щитах, где требуется высокая механическая устойчивость и минимальное переходное сопротивление.

Область применения: промышленные электроустановки, распределительные пункты, станционные щиты, системы UPS, оборудование с высокими токовыми нагрузками - например, сварочные установки, конвейеры, насосные станции.

Технические характеристики

• Материал: медь марки М1 - высокая электропроводность, низкое сопротивление, устойчивость к окислению;
• Сечение: 5 × 30 мм - обеспечивает пропускную способность до 660 А при нормальных условиях;
• Длина: 4000 мм - позволяет выполнять длинные маршруты без дополнительных соединений;
• Форма: твердая - не гнётся, сохраняет форму после монтажа;
• Гарантия: 12 месяцев от производителя;
• Артикул: sm-5x30 - соответствует каталогу EKF PROxima.

Совместимость и монтаж

Шина медная твердая М1Т 5х30х4000 мм совместима с контактами и зажимами, рассчитанными на прямоугольные медные шины сечением 5×30 мм. Для фиксации используются болтовые соединения с плоскими шайбами и гайками M8–M10. Устанавливается на DIN-рейках или специальные изолирующие опоры в распределительных щитах.

При монтаже важно соблюдать шаг между точками крепления - рекомендуется не более 800 мм для исключения прогиба. Соединения должны быть затянуты моментом 10–12 Нм - перегрузка вызывает деформацию, недотяжка - повышает нагрев.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 10434 и IEC 60947-1. Медь марки М1 соответствует нормам по электропроводности и термической стабильности. Отсутствие покрытия (не луженая) требует контроля окружающей среды - не применяется в агрессивных средах без дополнительной защиты.

Преимущества

• Высокая теплопроводность меди снижает риск перегрева даже при длительной работе на максимальном токе;
• Жесткая форма исключает случайные перемещения и вибрации в щите;
• Стандартные размеры позволяют использовать готовую фурнитуру и крепеж от других производителей;
• Экономия места за счет компактного расположения по сравнению с многожильными кабелями;
• Удобство диагностики - визуальный контроль целостности контакта и температурного состояния.

Ограничения применения

• Не предназначен для мобильных или часто изгибаемых участков - хрупок при ударных нагрузках;
• Не следует применять в помещениях с повышенной влажностью, агрессивными газами или соляным туманом без внешней изоляции или герметизации;
• Запрещено использование в сетях выше 1000 В - изделие рассчитано на низковольтные системы до 690 В AC / 1000 V DC;
• Не заменяет кабель в условиях значительных механических воздействий или частых движений оборудования.

Примеры использования

• Подключение входного автомата к групповым автоматическим выключателям в щите управления технологическим оборудованием;
• Создание шинного моста между несколькими рядами модульных устройств в крупном распределительном щите;
• Распределение тока от источника бесперебойного питания к нагрузкам в серверной комнате;
• Связка преобразователей частоты с двигателями на производстве - вместо массивных кабелей.

Практические советы

• Перед монтажом проверьте чистоту поверхности шины - оксидная пленка увеличивает сопротивление; протрите спиртом или используйте металлическую щетку;
• При необходимости резки - используйте ножницы по металлу или диск по меди, не допускайте перегрева кромки;
• Для соединения нескольких шин в одну линию - применяйте ответвительные планки того же сечения, а не просто скручивание;
• Учитывайте посадочный диаметр отверстий под болты - они стандартизированы под M8/M10, не подходят под другие размеры;
• При использовании в составе EKF PROxima - все остальные элементы (зоны, клеммы, изоляторы) лучше брать из той же серии для гарантии совместимости.
