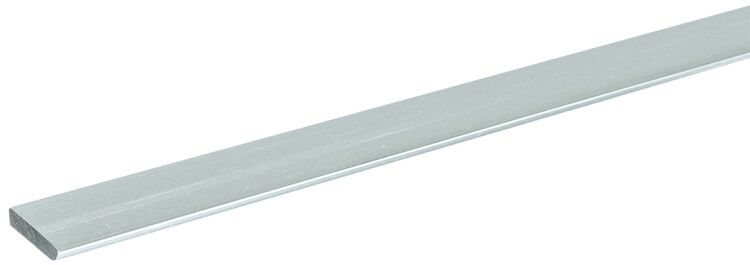

Шина алюминиевая 31Т 10х100х4000 мм, 1820 А IEK (ИЭК) YBA10-10-100

Шина алюминиевая 31Т 10х100х4000 мм от IEK предназначена для передачи больших токов в распределительных системах. Этот продукт сочетает надежность, долгий срок службы и соответствие государственным стандартам, что делает его подходящим решением для промышленных и коммерческих объектов.

Назначение и область применения

Алюминиевая шина 31Т используется для создания шинных трасс и шинопроводов в системах электроснабжения. Применяется в распределительных щитах НКУ, на подстанциях, в цехах и крупных зданиях - там, где требуется надежная и компактная передача тока до 1820 А. Подходит для стационарных установок в помещениях с контролируемой средой.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствует ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784
• Форма: плоская шина
• Размеры: 10 × 100 × 4000 мм (толщина × ширина × длина)
• Площадь поперечного сечения: 1000 мм2
• Номинальный ток: 1820 А
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина 31Т совместима со стандартными креплениями и фланцами для шинопроводов. Для монтажа используются болтовые соединения с предварительно просверленными отверстиями. Учитывайте посадочные размеры: толщина 10 мм требует соответствующих контактных площадок и усилия затяжки. Соединения должны выполняться с применением антикоррозийной смазки и контроля момента затяжки для минимизации переходного сопротивления.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - нормами, регламентирующими качество алюминиевых проводящих элементов. Материал имеет высокую электропроводность и устойчивость к термическим нагрузкам. Шина не содержит свинца и других токсичных примесей, безопасна для использования в закрытых помещениях.

Преимущества

• Высокая проводимость благодаря чистому алюминию марки АД 31Т
• Стандартные габариты обеспечивают совместимость с большинством шинопроводных систем
• Долгий срок службы - до 30 лет - снижает потребность в замене
• Легче медных аналогов, что упрощает транспортировку и монтаж
• Устойчива к окислению при правильном монтаже и защите контактов

Ограничения применения

• Не рекомендуется для открытых наружных установок без защиты от атмосферных воздействий
• Подвержена коррозии при длительном контакте с химически активными средами (например, солевым туманом, кислотами)
• Требует точного расчета механических нагрузок - при изгибе или вибрации возможна деформация
• Не предназначен для частых переключений - применяется в стационарных цепях

Примеры использования

• Главные шинопроводы в распределительных пунктах промышленных предприятий
• Связка между силовым трансформатором и вводным автоматом в ЖКХ
• Централизованная шинная система в торгово-логистических комплексах
• Объединение нескольких выключателей в одном ящике НКУ

Практические советы

• Перед монтажом проверьте чистоту поверхности - грязь и оксиды увеличивают сопротивление контакта
• Используйте медные или алюминиевые шайбы с анодированным покрытием для равномерного распределения давления
• При сборке многожильных шинных трасс соблюдайте шаг между опорами - не более 1,5 метра для горизонтальных участков
• Для длинных линий (более 2–3 м) предусмотрите компенсационные участки для теплового расширения
• Запомните: шина 31Т 10х100х4000 мм от IEK - это решение для постоянных токов, а не для импульсных или переменных с высокой частотой
