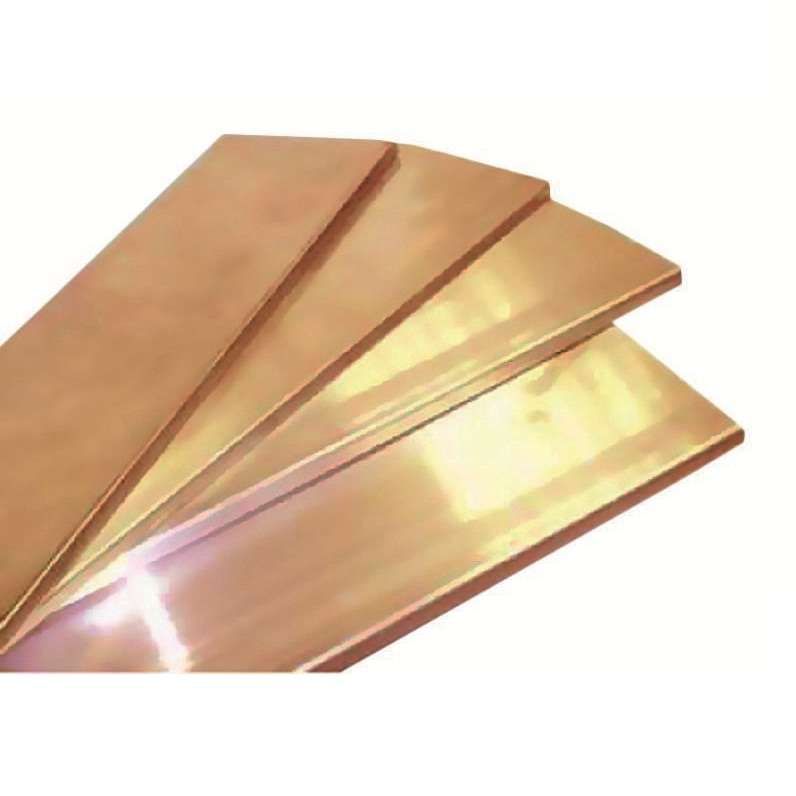

Шина медная ШМТ 10х100 (кратно 3 м) - 5910101 ОЦМ

Шина медная ШМТ 100х10 (длина 4 м, кратно 3 м) КЗОЦМ — это токопроводящий элемент из меди сечением 1000 мм², предназначенный для распределения больших токов в силовых электрических системах. Продукт от бренда КЗОЦМ рассчитан на работу в промышленных условиях и применяется там, где требуется надёжная передача тока до 2310 А.

Назначение и область применения

Шина медная ШМТ 100х10 (длина 4 м, кратно 3 м) КЗОЦМ используется для соединения и распределения электроэнергии между оборудованием высокой мощности. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, центрах управления двигателем и других объектах энергетической инфраструктуры. Область применения — промышленная электротехника, где важна устойчивость к высоким нагрузкам и долговечность.

Технические характеристики

• Сечение: 1000 мм² — обеспечивает минимальное сопротивление и снижает потери энергии при прохождении большого тока.
• Номинальный ток: 2310 А — способна безопасно проводить токи этого уровня без перегрева при нормальных условиях эксплуатации.
• Материал: медь — обладает высокой электропроводностью, устойчива к окислению и легко поддается механической обработке.
• Размеры: 100×10 мм — ширина 100 мм, толщина 10 мм; длина 4 метра, возможна заказная длина кратно 3 метрам.
• Диапазон рабочих температур: от –70 °C до +45 °C — работает в суровых климатических условиях, включая холодные склады и открытые площадки.

Совместимость и монтаж

Шина медная ШМТ 100х10 (длина 4 м, кратно 3 м) КЗОЦМ совместима с фланцевыми зажимами, болтовыми соединениями и контактными пластинами стандарта ГОСТ. Для монтажа требуются:

• Инструменты для сверления отверстий под болты (диаметр отверстий зависит от используемых креплений);
• Учет посадочных размеров — ширина 100 мм требует соответствующего места в щите или на опорной раме;
• Чистую поверхность контактов — перед сборкой рекомендуется удалить оксидную плёнку и нанести антиоксидантную смазку.

Не допускается изгибать шину радиусом менее 100 мм — это может вызвать микротрещины и потерю прочности.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 8337-2015 для медных шин. Материал сертифицирован как электротехническая медь марки М1. Отсутствие внешней изоляции требует соблюдения правил электробезопасности: обязательное заземление корпуса оборудования и исключение доступа посторонних лиц к токоведущим частям.

Преимущества

• Высокая теплопроводность меди позволяет эффективно отводить тепло, предотвращая перегрев даже при длительной работе на максимальном токе.
• Стандартная длина 4 м и возможность заказа кратно 3 м позволяют минимизировать количество стыков и повысить надёжность системы.
• Медная шина ШМТ 100х10 КЗОЦМ имеет однородную структуру материала — меньше риск возникновения точек повышенного сопротивления.

Ограничения применения

• Не предназначен для использования во взрывоопасных средах без дополнительной защиты.
• Не следует применять в местах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей) — медь подвержена коррозии в таких условиях.
• При температурах выше +45 °C необходимо дополнительно оценивать нагрев и возможно использовать принудительное охлаждение.
• Длина 4 м — не является универсальной; при необходимости более длинных участков потребуется использование нескольких секций с соединениями, что увеличивает сложность монтажа.

Примеры использования

• Подключение главного ввода к распределительному щиту на промышленном предприятии.
• Связка между преобразователями частоты и двигателями на конвейерной линии.
• Распределение тока от трансформатора к группе автоматических выключателей в цеховой сети.
• Альтернатива кабельным трассам в помещениях с ограниченным пространством и высокими токовыми нагрузками.

Практические советы

• Перед установкой проверьте, чтобы все крепёжные детали были из латуни или нержавеющей стали — исключите гальваническую коррозию с медью.
• При использовании нескольких шин параллельно — убедитесь, что они одинаковой длины и сечения, чтобы равномерно распределился ток.
• Для удобства транспортировки и хранения шина медная ШМТ 100х10 КЗОЦМ поставляется в жесткой упаковке — не сгибайте её до момента монтажа.
• Если проект предусматривает изменение длины — закажите нужную кратность 3 м заранее, так как резка на месте может повлиять на гарантию.
