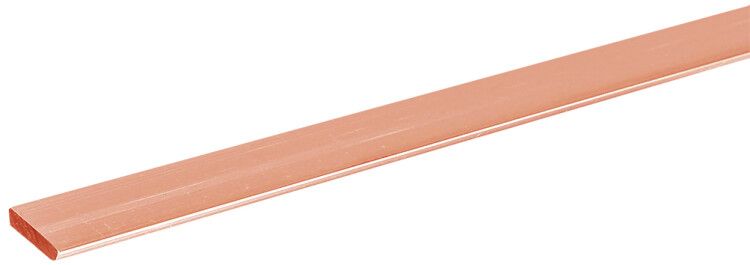

Шина медная твердая М1Т 10х100х4000 мм | YBC10-10-100 IEK

Шина медная твердая М1Т 10х100х4000 мм от IEK (ИЭК), артикул ybc10-10-100, предназначена для надежного распределения больших токов в силовых цепях. Её плоская форма и высокая проводимость делают её оптимальным решением для стационарных шинных трасс в промышленных и коммерческих объектах.

Назначение и область применения

Шина медная твердая М1Т 10х100х4000 мм используется для создания жестких токоведущих трасс в распределительных устройствах. Применяется в НКУ, шинопроводах, ячейках КРУ и других системах, где требуется передача мощных токов с минимальными потерями. Подходит для установки в жилых, общественных и промышленных зданиях, особенно там, где важна долговечность и устойчивость к механическим нагрузкам.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 — высокой чистоты, с хорошей проводимостью и антикоррозийной стойкостью
• Форма: плоская, однополюсная — позволяет легко фиксировать на изоляторах и соединять друг с другом
• Поперечное сечение: 1000 мм² — обеспечивает пропускную способность до 2310 А при нормальных условиях
• Габариты: 10×100×4000 мм — толщина 10 мм, ширина 100 мм, длина 4 метра
• Срок службы: до 50 лет — благодаря плотной структуре меди и отсутствию гибких элементов

Совместимость и монтаж

Шина медная твердая М1Т 10х100х4000 мм совместима с классическими болтовыми соединениями, клеммниками и изоляционными опорами, рассчитанными на ширину 100 мм. Для монтажа требуются:

• Закрепление через отверстия вдоль длинной стороны — шаг крепления зависит от механической нагрузки
• Посадочные диаметры крепежа: обычно 12–14 мм — проверьте соответствие с изоляторами
• Не допускается изгибание под острым углом — радиус изгиба минимум 100 мм
• Стыковка между секциями выполняется с использованием контактных площадок и медных шайб

Обязательно соблюдайте момент затяжки болтов — перегрузка может повредить поверхность меди, недостаточная — вызовет нагрев.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует химический состав меди и механическую прочность. Соответствует требованиям к токоведущим частям в электроустановках напряжением до 1000 В. Не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая теплопроводность — снижает риск перегрева даже при длительной работе на пределе
• Жесткая конструкция — исключает вибрацию и самопроизвольное смещение
• Долгий срок службы — не требует замены в течение всего срока эксплуатации объекта
• Легко очищается и обслуживается — поверхность не окисляется активно при правильном монтаже

Ограничения применения

• Не применяется в мобильных или часто перемещаемых системах — материал твердый, не гнётся
• Не рекомендован для открытых участков без защиты от агрессивной среды — хотя медь устойчива, влажность и солевые испарения могут вызвать коррозию
• Требует точного расчета термического расширения — при температурных колебаниях более ±30°C необходимы компенсационные участки
• Не предназначен для работы выше 2310 А — превышение тока приведет к перегреву и деформации

Примеры использования

• Главные шинные трассы в распределительных пунктах промышленных цехов
• Подключение главных вводов в ТП и ЯЧК
• Связка между выключателями и автоматами в крупных щитах НКУ
• Альтернатива кабельным группам в местах с ограниченным пространством

Практические советы

• Перед монтажом протрите контакты спиртом — удалите оксидную плёнку, чтобы снизить переходное сопротивление
• Используйте смазку типа “Консистол” на контактных поверхностях — продлевает срок службы соединений
• При сборке нескольких шин медная твердая М1Т 10х100х4000 мм — выстраивайте их параллельно с одинаковым шагом, чтобы избежать электромагнитных помех
• Для вертикальной установки добавьте поддерживающие изоляторы каждые 1,5–2 метра — предотвращает прогиб под собственным весом
• Проверяйте температуру контактов инфракрасным термометром после первого запуска — это лучший способ диагностики плохого соединения
