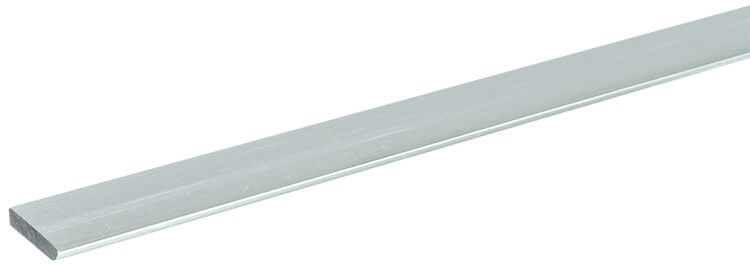

Шина АД 31Т 10х120х4000мм | YBA10-10-120 IEK

Алюминиевая шина 31Т 10х120х4000 мм от IEK предназначена для передачи больших токов в распределительных системах. Этот элемент используется там, где требуется надежная и долговечная проводящая шина с высокой пропускной способностью — например, в шинопроводах, распределительных щитах НКУ и центральных узлах электроснабжения. Артикул yba10-10-120 соответствует стандартному исполнению плоской шины с сечением 1200 мм².

Назначение и область применения

Алюминиевая шина 31Т 10х120х4000 мм применяется для создания шинных трасс и сборных шинопроводов в системах электроснабжения. Подходит для установки в распределительных устройствах НКУ, силовых щитах, подстанциях и других объектах, где необходимо соединить несколько ответвлений с большим током. Часто используется в промышленных зданиях, ЖКХ, торговых центрах и на энергоёмких производствах.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствует ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 — обеспечивает хорошую проводимость и коррозионную стойкость.
• Форма: плоская шина — удобна для компактного монтажа и фиксации на опорных изоляторах.
• Размеры: 10 мм толщина × 120 мм ширина × 4000 мм длина — позволяет легко нарезать и комбинировать участки.
• Площадь сечения: 1200 мм² — соответствует номинальному току до 2070 А при нормальных условиях охлаждения.
• Срок службы: до 30 лет — благодаря однородной структуре металла и защищённым поверхностям.

Совместимость и монтаж

Шина совместима с типовыми креплениями для шинопроводов: болтовые зажимы, изоляционные опоры, контактные планки. Для соединения с медными элементами используйте биметаллические переходники — прямой контакт алюминия с медью вызывает электрохимическую коррозию. Монтаж выполняется с соблюдением усилия затяжки болтов — перегрузка может повредить поверхность, недостаточное — увеличит переходное сопротивление. Учитывайте посадочные размеры: толщина 10 мм требует соответствующих зажимов и прокладок.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 — гарантирует соответствие требованиям безопасности и механической прочности. Шина не содержит свинца и других токсичных примесей. Работает в температурном диапазоне от –50°C до +70°C. Применяется в помещениях с нормальной влажностью; для агрессивных сред рекомендовано дополнительное покрытие или герметизация.

Преимущества

• Высокая проводимость — 1200 мм² обеспечивают пропускание тока до 2070 А без перегрева при правильной вентиляции.
• Лёгкий вес — по сравнению с медными аналогами снижает нагрузку на конструкцию и упрощает транспортировку.
• Стабильность параметров — материал АД 31Т сохраняет форму и проводимость даже после многократных термических циклов.
• Долговечность — срок службы 30 лет минимизирует необходимость замены в рамках капитального ремонта.

Ограничения применения

• Не допускается использование в местах постоянного контакта с водой или химически активными веществами без защиты.
• Запрещено прямое соединение с медными проводниками без биметаллических переходников — возникает гальванопара, ведущая к разрушению контакта.
• При монтаже в закрытых щитах с плохой вентиляцией возможен перегрев — необходимо рассчитывать тепловую нагрузку.
• Не предназначен для мобильных или вибрационных систем — жесткая форма не выдерживает частых деформаций.

Примеры использования

• Центральная шина в распределительном щите НКУ 10/0,4 кВ на промышленном предприятии.
• Основной проводник в шинопроводе для питания группы станков на конвейере.
• Сборная шина между трансформатором и вводным автоматическим выключателем в жилом комплексе.
• Объединение нескольких выходов от UPS-систем в серверной комнате.

Практические советы

• Перед монтажом проверьте чистоту рабочей поверхности — оксидная плёнка на алюминии увеличивает сопротивление контакта.
• При нарезке шины используйте ножницы по металлу или диск с алмазным покрытием — избегайте нагрева, который меняет структуру материала.
• Для длинных трасс (более 2 м) предусмотрите компенсационные участки — алюминий имеет большой коэффициент линейного расширения.
• При использовании в параллельных цепях — все шины должны иметь одинаковые длину и сечение, чтобы равномерно распределялся ток.
• Артикул yba10-10-120 — стандартный вариант. Если нужна другая длина — можно заказать нарезку по запросу, но не реже чем 1 метр.
