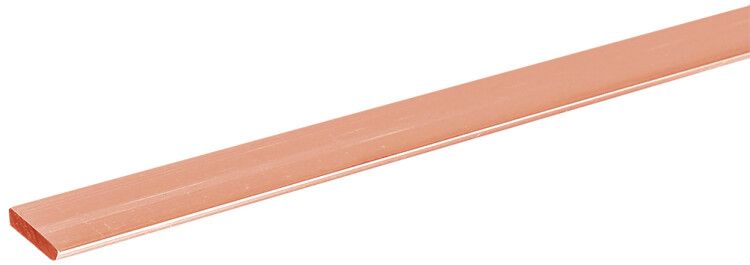

Шина медная твердая М1Т 10х120х4000 мм | YBC10-10-120 IEK

Шина медная твердая М1Т 10х120х4000 мм от IEK предназначена для передачи больших токов в распределительных устройствах высокой мощности. Благодаря плоской форме и большому сечению, она обеспечивает надежную проводимость в стационарных системах, где важна механическая устойчивость и долгий срок службы - до 50 лет.

Назначение и область применения

Шина медная твердая М1Т 10х120х4000 мм используется в качестве токоведущего элемента в силовых распределительных устройствах, щитах, подстанциях и на промышленных объектах. Подходит для сборок постоянного и переменного тока частотой 50 Гц. Применяется там, где требуется высокая плотность тока и минимальные потери - например, в цепях питания крупных преобразователей, сварочных комплексов, конвейерных линий и комплектных трансформаторных подстанций.

Технические характеристики

• Тип изделия: Шина медная твердая
• Материал: Медь марки М1 (высокой чистоты)
• Форма: Плоская, прямоугольное сечение
• Размеры: 10 мм × 120 мм × 4000 мм (толщина × ширина × длина)
• Площадь поперечного сечения: 1200 мм2
• Номинальный ток: 2650 А при температуре +30C
• Срок службы: До 50 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина медная твердая М1Т 10х120х4000 мм монтируется с использованием болтовых соединений. Для крепления к другим элементам системы рекомендуются зажимы и изолирующие прокладки, соответствующие размеру контактной поверхности. Учитывайте посадочные отверстия - они должны совпадать с шагом и диаметром крепежа. На участках с нагрузкой выше 1500 А необходимо применять усилие затяжки 8–10 Нм для винтов M6. Обязательно проверяйте равномерность контакта между шиной и зажимом - плохой контакт вызывает перегрев.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ 10434 и IEC 60947-1. Медь марки М1 обеспечивает низкую удельную проводимость и устойчивость к окислению. Температурный класс изоляции - не применяется, так как шина не имеет внешней изоляции. Эксплуатация допускается в помещениях с уровнем защиты IP20 и выше. Не использовать во взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Высокая теплопроводность меди снижает нагрев при работе на максимальном токе
• Плоская форма позволяет эффективно рассеивать тепло и легко монтировать в ограниченном пространстве
• Механическая прочность материала исключает деформацию при длительной нагрузке
• Срок службы 50 лет делает её экономически выгодным решением для капитальных объектов
• Стандартные размеры обеспечивают совместимость с большинством серийных комплектующих IEK

Ограничения применения

• Не предназначена для мобильных или вибрационных систем - возможна усталостная деформация
• Требует жесткой фиксации; при длине 4 метра необходима центральная опора для предотвращения прогиба
• Не имеет изоляции - обязательна установка в закрытые щитовые камеры или с использованием изолирующих экранов
• Запрещено использование в условиях повышенной влажности без герметизации мест соединений
• Не подходит для токов выше 2650 А - риск перегрева и повреждения

Примеры использования

• Главные шины в распределительных пунктах 10/0,4 кВ
• Подключение выходов частотных преобразователей к двигателям мощностью более 200 кВт
• Сборка шинопроводов в цехах металлургии и химической промышленности
• Объединение нескольких входных кабелей в одном щите вместо параллельных кабелей

Практические советы

• При монтаже шины М1Т 10х120х4000 мм обязательно устанавливайте хотя бы одну дополнительную опору посередине - это предотвратит прогиб и нарушение контакта
• Чистите контактные поверхности перед установкой - даже тонкий слой оксида увеличивает сопротивление
• Используйте смазку типа “Консистол” или аналогичную на основе лития для предотвращения окисления в местах соединений
• Проверяйте температуру соединений через 24 часа после первого включения - перегрев указывает на плохой контакт
• Артикул ybc10-10-120 - это точный идентификатор для заказа запасных элементов или замены в существующей системе
