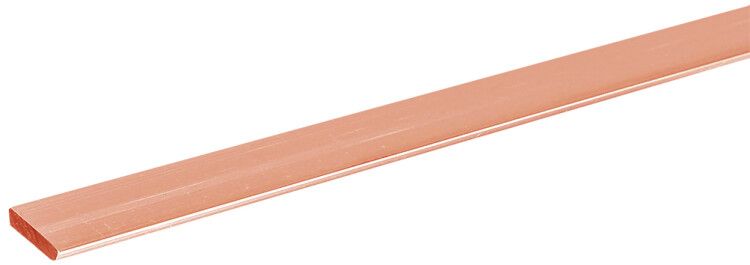

Шина медная твердая М1Т 10х50х4000 мм | YBC10-10-050 IEK

Шина медная твердая М1Т 10х50х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-10-050 предназначен для монтажа в распределительных устройствах, шинопроводах и силовых цепях промышленного и коммерческого оборудования.

Назначение и область применения

Шина медная твердая М1Т 10х50х4000 мм используется для создания жестких токоведущих трасс в электрораспределительных системах. Применяется в распределительных щитах НКУ, шинопроводах, сборках высокой мощности, а также в системах электроснабжения промышленных предприятий, торговых центров, жилых комплексов и объектов инфраструктуры. Подходит для постоянного соединения между оборудованием, где требуется высокая механическая устойчивость и долгий срок службы.

Технические характеристики

• Материал: медь марки М1 (по ГОСТ 434 и ГОСТ 859)
• Форма: плоская, прямоугольное сечение
• Размеры: 10 мм × 50 мм × 4000 мм
• Площадь поперечного сечения: 500 мм2
• Номинальный ток: 1263 А (при нормальных условиях охлаждения)
• Срок службы: до 50 лет при правильной установке и эксплуатации

Совместимость и монтаж

Шина медная твердая М1Т совместима с фланцевыми, болтовыми и зажимными соединениями, соответствующими стандартным размерам для медных шин. Для монтажа используются изолирующие прокладки и крепеж из латуни или нержавеющей стали. Учитывайте посадочные размеры: толщина 10 мм требует зажимов с минимальной глубиной захвата 12–15 мм. Шина не гнётся - все изгибы выполняются на специальном оборудовании. Крепление осуществляется через предварительно просверленные отверстия или с использованием готовых крепёжных элементов.

Безопасность и стандарты

Производится в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к чистоте меди, плотности и электропроводности. Соответствует нормам ПУЭ для стационарных токоведущих частей. Не содержит свинца и других токсичных компонентов. Может применяться в помещениях с повышенной влажностью и температурными колебаниями, если обеспечена защита от механических повреждений и коррозии.

Преимущества

• Высокая проводимость благодаря чистой меди марки М1
• Жесткая форма исключает деформацию при нагрузке
• Долговечность - срок службы до 50 лет снижает затраты на замену
• Стандартные размеры обеспечивают совместимость с большинством комплектующих
• Не требует дополнительной изоляции при внутренней установке в закрытые щиты

Ограничения применения

• Не предназначена для мобильных или гибких соединений - не выдерживает многократные изгибы
• Требует защиты от внешних механических воздействий (удары, перегрузки)
• Не рекомендуется для открытого монтажа вне помещений без дополнительной герметизации и защиты от осадков
• При параллельном расположении нескольких шин необходимо соблюдать минимальные расстояния для предотвращения теплового взаимовоздействия

Примеры использования

• Главные вводы в распределительные щиты 630 А и выше
• Связка между трансформатором и вводным автоматическим выключателем
• Шинопроводы в цехах с большим числом потребителей (конвейеры, насосы, станки)
• Объединение групповых щитов в крупных зданиях
• Замена старых алюминиевых шин на более эффективные медные

Практические советы

• Перед монтажом проверьте чистоту контактных поверхностей - оксидная плёнка увеличивает переходное сопротивление
• Используйте смазку на основе графита или бронзы для контактов, чтобы предотвратить окисление
• При нарезке шины используйте алмазный диск или пилу с мелким зубом - резка обычной пилой вызывает деформацию
• Длина 4 метра оптимальна для типового монтажа; при необходимости соединяйте несколько шин с помощью ответвительных планок
• Артикул ybc10-10-050 легко заменяется аналогами от IEK с такими же габаритами - сохраняйте документацию на проект
