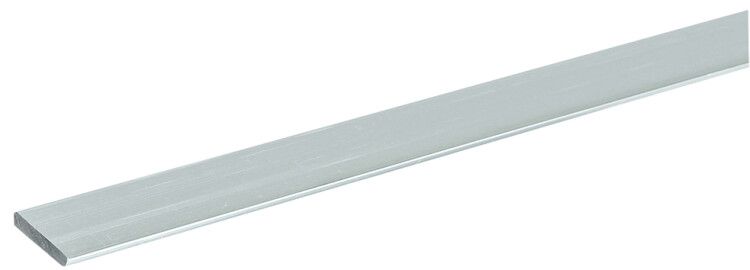

Шина АД 31Т 8х80 L4000 IEK YBA10-08-080

Шина алюминиевая 31Т 8х80х4000 мм от IEK предназначена для надёжного распределения больших токов в силовых цепях. Этот продукт сочетает высокую проводимость, долгий срок службы и стандартизированную форму, что делает его универсальным решением для промышленных и коммерческих объектов.

Назначение и область применения

Алюминиевая шина 31Т используется для создания шинных трасс и шинопроводов в системах электроснабжения. Применяется в распределительных щитах НКУ, на подстанциях, в промышленных цехах, жилых и общественных зданиях. Подходит для соединения оборудования с большими потребляемыми мощностями - например, трансформаторов, автоматических выключателей, частотных преобразователей.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствует ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - обеспечивает хорошую проводимость и устойчивость к коррозии.
• Форма: плоская, прямоугольное сечение - удобна для компактного монтажа и фиксации на опорах.
• Размеры: 8×80×4000 мм - толщина 8 мм, ширина 80 мм, длина 4 метра.
• Площадь сечения: 640 мм2 - позволяет пропускать ток до 1320 А при нормальных условиях охлаждения.
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Шина 31Т совместима с контактными элементами, рассчитанными на сечение 640 мм2. Для крепления используются болтовые соединения с площадью контакта, соответствующей ширине шины (80 мм). Установка выполняется на изоляторы или специальные кронштейны. Обязательно соблюдать посадочные размеры: диаметр отверстий под болты должен соответствовать стандартным значениям для шин такого типа. Монтаж допускается как горизонтальный, так и вертикальный - важно исключить механические нагрузки на соединения.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - требования к составу сплава, механической прочности и электропроводности. Соответствие стандартам гарантирует безопасность при работе с высокими токами и снижает риск перегрева. Шина не содержит свинца и других токсичных примесей, что соответствует экологическим нормам.

Преимущества

• Высокая электропроводность алюминия АД 31Т - эффективная передача энергии с минимальными потерями.
• Стандартные габариты - легко интегрируется в существующие системы и комплектуется готовой фурнитурой.
• Долговечность - 30 лет службы при правильной установке и обслуживании.
• Лёгкий вес по сравнению с медными аналогами - упрощает транспортировку и монтаж.

Ограничения применения

• Не рекомендуется использовать в помещениях с повышенной влажностью без защиты от конденсата - алюминий чувствителен к электрохимической коррозии в агрессивной среде.
• Требует регулярной проверки затяжки соединений - при температурных колебаниях возможна усадка металла.
• Не предназначен для мобильных или вибрационных систем - требуется жесткая фиксация.
• При использовании в паре с медными элементами необходимо применять переходные пластины - прямой контакт вызывает гальваническую коррозию.

Примеры использования

• Главный входной шинопровод в распределительном щите 10 кВ/0,4 кВ промышленного предприятия.
• Распределительная шина между трансформатором и главным автоматом в ЖКХ.
• Связка между секциями сборки в ячейках КРУ.
• Объединение нескольких выходов частотного преобразователя в одну шинную трассу.

Практические советы

• Перед монтажом проверьте чистоту поверхности шины - оксидная плёнка снижает контактное сопротивление; зачистите её мягкой щёткой.
• Затягивайте болты усилием, указанном в документации на оборудование - переусиливать нельзя, чтобы не деформировать шину.
• При необходимости удлинения используйте только однотипные шины 31Т - смешивание с другими типами может нарушить тепловую стабильность.
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - алюминий имеет большой коэффициент термического расширения.
• Артикул yba10-08-080 - это единственный код для этой конкретной модели. При заказе всегда указывайте полное название: “Шина алюминиевая 31Т 8х80х4000 мм” и артикул yba10-08-080, чтобы избежать путаницы с другими размерами.
