Шина АД 31Т 8х60х4000мм | YBA10-08-060 IEK

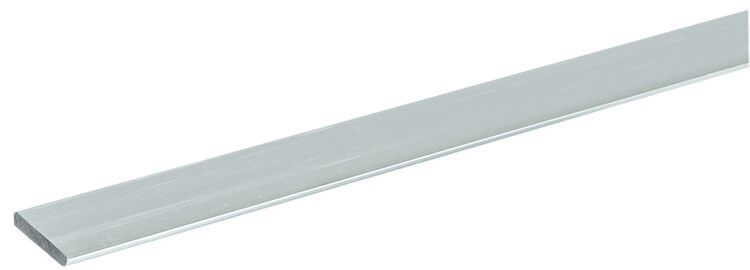

Алюминиевая шина 31Т 8х60х4000 мм от IEK — это надежный проводник тока для стационарных силовых цепей, применяемый в распределительных устройствах и шинопроводах промышленного и коммерческого назначения. Артикул yba10-08-060 соответствует требованиям ГОСТ и рассчитана на длительную работу при высоких нагрузках.

Назначение и область применения

Алюминиевая шина 31Т 8х60х4000 мм используется для передачи больших токов в распределительных щитах, шинных трассах и шинопроводах. Применяется в системах электроснабжения промышленных объектов, ЖКХ, торговых центров и других зданий с высокой потребляемой мощностью. Подходит для сборки постоянных соединений между автоматическими выключателями, рубильниками, трансформаторами и другими элементами силовой сети.

Технические характеристики

• Материал: алюминий марки АД 31Т (соответствует ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская шина — прямоугольное сечение
• Размеры: 8 мм (толщина) × 60 мм (ширина) × 4000 мм (длина)
• Площадь поперечного сечения: 480 мм²
• Номинальный ток: 1025 А при температуре +30°C
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина совместима с контактными элементами, предназначенными для алюминиевых шин с шириной 60 мм и толщиной 8 мм. Для монтажа используются болтовые соединения с подходящими площадками контакта. Учитывают посадочные размеры: ширина 60 мм требует фиксирующих деталей с аналогичным зазором. Монтировать рекомендуется на изоляционные опоры, исключающие случайные замыкания на корпус. Соединения должны быть затянуты с моментом, указанным в документации оборудования — перегрузка или недотяга снижают долговечность контакта.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 — нормами, регламентирующими качество алюминиевой продукции для электротехники. Шина не содержит свинца и других токсичных компонентов. Работает в условиях, где допускается использование открытых проводящих элементов — внутри закрытых щитов и шинопроводов. Не предназначена для уличной установки или сред с повышенной влажностью без защиты.

Преимущества

• Высокая проводимость при меньшей массе по сравнению с медью
• Стабильная механическая прочность за счет термической обработки алюминия марки АД 31Т
• Длительный срок службы — до 30 лет при правильном монтаже
• Подходит для крупных токовых нагрузок — до 1025 А
• Цельнолитая конструкция без сварных швов — минимизация точек отказа

Ограничения применения

• Не применяется вне помещений — алюминий подвержен окислению при воздействии влаги и солей
• Требует осторожного обращения при гибке — хрупкий при многократных изгибах
• Не совместим с медными элементами напрямую — возможна электрохимическая коррозия; требуется переходной контакт
• Запрещено использовать в местах с частыми вибрациями без дополнительной фиксации
• Не подходит для переменного тока выше 1000 В без специальной изоляции и исполнения

Примеры использования

• Главные шинные трассы в распределительных пунктах (РП) промышленных цехов
• Связка между входным автоматом и групповыми щитами в многоэтажных зданиях
• Сборка шинопроводов для питания конвейерных линий и насосных станций
• Объединение нескольких выходов трансформатора в одном распределительном устройстве НКУ

Практические советы

• Перед монтажом проверьте чистоту поверхности — оксидная пленка на алюминии увеличивает сопротивление контакта. Защитите место соединения антиоксидантной пастой.
• При необходимости резки используйте ножницы по металлу с тонким зубом — избегайте деформации кромок.
• Для длинных участков (более 2 м) предусмотрите компенсационные зазоры — алюминий имеет большой коэффициент теплового расширения.
• При использовании в паре с медными шинами обязательно применяйте биметаллические переходники.
• Проверяйте плотность затяжки болтов через год после запуска — первоначальное “утяжение” алюминия может вызвать ослабление контакта.
