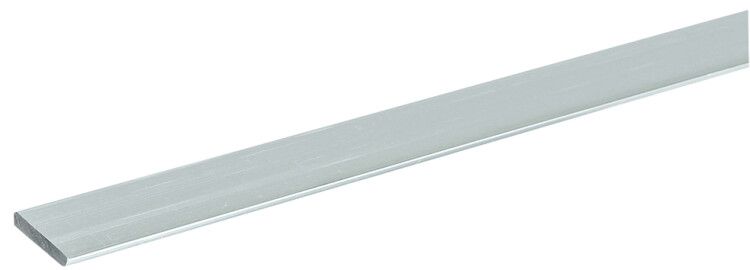

Шина АД 31Т 6х80 L4000 IEK YBA10-06-080

Алюминиевая шина 31Т 6х80х4000 мм от IEK - это надежный проводник тока для стационарных силовых цепей, предназначенный для сборки шинных трасс и соединений в распределительных устройствах. Артикул yba10-06-080 соответствует требованиям ГОСТ и используется там, где важна долговечность и высокая нагрузочная способность.

Назначение и область применения

Алюминиевая шина 31Т 6х80х4000 мм применяется для передачи больших токов в постоянном режиме. Её используют для создания шинопроводов, сборки шинных трасс внутри распределительных щитов НКУ, а также для соединения оборудования в системах электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для установки в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Технические характеристики

• Материал: алюминий марки АД 31Т (соответствует ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская, прямоугольного сечения
• Размеры: 6 мм (толщина) × 80 мм (ширина) × 4000 мм (длина)
• Площадь поперечного сечения: 480 мм2
• Номинальный ток: до 1150 А при температуре +30C
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина совместима с фиксирующими элементами, рассчитанными на площадь сечения 480 мм2 - болтовые соединения, зажимы и опорные изоляторы. Для монтажа требуется использовать контактные поверхности с правильным усилием затяжки, чтобы избежать перегрева. Установка выполняется с учетом теплового расширения: между участками шины необходимо оставлять компенсационные зазоры. Посадочные отверстия должны соответствовать диаметру крепежа, рекомендованному производителем - обычно 10–12 мм.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - стандартами, регламентирующими качество алюминиевых проводящих материалов. Шина не содержит свинца и других токсичных примесей. Применяется в системах, соответствующих ПУЭ и ГОСТ Р 50571. Все материалы сертифицированы для работы в электроустановках напряжением до 1000 В переменного тока.

Преимущества

• Высокая проводимость при минимальной массе - легче медных аналогов
• Стойкость к окислению благодаря технологии очистки и прокатки алюминия марки АД 31Т
• Долгий срок службы - 30 лет без замены при правильной эксплуатации
• Плоская форма обеспечивает равномерное распределение тока и упрощает крепление
• Подходит для автоматизированной сборки шинопроводов и крупных распределительных устройств

Ограничения применения

• Не предназначен для использования во внешних условиях без защиты от осадков и прямого UV-излучения
• Не допускается применение в местах с частыми механическими воздействиями, вибрациями или риском повреждения
• Запрещено использование в агрессивных средах: химически активные пары, солевые испарения, кислоты
• При температурах выше +40C номинальный ток снижается - необходим расчет по таблицам ПУЭ
• Не подходит для мобильных или гибких соединений - материал хрупкий при многократных изгибах

Примеры использования

• Главные шинные трассы в распределительных пунктах промышленных цехов
• Связка между главным вводом и групповыми щитами в многоэтажных зданиях
• Сборка шинопровода для питания конвейерных линий и мощных станков
• Объединение нескольких трансформаторов в одной подстанции

Практические советы

• Перед монтажом проверьте чистоту контактирующих поверхностей - оксидная пленка увеличивает переходное сопротивление
• Используйте антиоксидантную смазку (например, на основе цинка) для предотвращения коррозии в зоне соединения
• При нарезке шины на части используйте ножницы по металлу или торцовую пилу - не допускайте деформации кромок
• Учитывайте посадочный диаметр: для шины 6×80 мм типичный диаметр отверстия - 10–12 мм
• При проектировании системы учтите, что алюминий имеет коэффициент теплового расширения выше, чем медь - предусмотрите компенсацию
• Артикул yba10-06-080 - это одна секция длиной 4 метра; для длинных трасс используйте несколько шин с герметичными стыками
