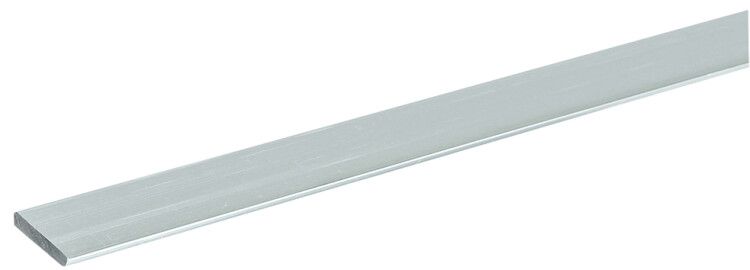

Шина АД 31Т 6х40х4000мм | YBA10-06-040 IEK

Алюминиевая шина 31Т 6х40х4000 мм от IEK - это надежный проводник тока для сборки шинных трасс и распределительных устройств. Артикул yba10-06-040 соответствует требованиям ГОСТ и рассчитана на длительную работу в промышленных и коммунальных сетях.

Назначение и область применения

Алюминиевая шина 31Т 6х40х4000 мм используется для передачи и распределения электроэнергии в силовых цепях постоянного и переменного тока. Применяется в распределительных щитах НКУ, шинопроводах, ячейках КРУ и других устройствах, где требуется высокая токовая нагрузка. Подходит для установки в жилых, общественных и промышленных зданиях. Шина 31Т обеспечивает соединение между автоматическими выключателями, рубильниками и другими элементами системы электроснабжения.

Технические характеристики

• Материал: алюминий марки АД 31Т (соответствует ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская, прямоугольное сечение
• Размеры: 6×40 мм (толщина × ширина), длина 4000 мм
• Площадь поперечного сечения: 240 мм2
• Номинальный ток: 640 А при температуре +30C
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина 31Т совместима с контактными элементами, предназначенными для алюминиевых шин с сечением 240 мм2. Для монтажа используются болтовые соединения с усилием, указанным в документации оборудования. Установка требует точного соблюдения посадочного размера - ширина шины 40 мм должна точно соответствовать зажимным пластинам. Рекомендуется использовать специальные шайбы и смазку для алюминия (например, Duralub) для предотвращения окисления контактов. Монтировать можно как горизонтально, так и вертикально - в зависимости от компоновки щита.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - нормами, регламентирующими качество алюминиевой продукции для электротехники. Материал устойчив к коррозии в условиях внутренней установки. Температурная стойкость позволяет работать в диапазоне от –50C до +70C. Соответствие стандартам гарантирует безопасность при работе с токами до 640 А.

Преимущества

• Высокая проводимость при меньшей массе по сравнению с медью
• Стабильные электрические параметры при длительной нагрузке
• Долговечность - срок службы до 30 лет без потери характеристик
• Легко режется и гнётся при необходимости изменения формы
• Цена ниже аналогичных медных решений

Ограничения применения

• Не предназначена для открытой прокладки на улице - алюминий чувствителен к агрессивной среде без защиты
• Запрещено использование в местах с частыми механическими воздействиями или вибрациями без фиксации
• Не рекомендуется применять в помещениях с повышенной влажностью без герметизации соединений
• Требуется исключение прямого контакта с медью - возможна гальванопара и ускоренная коррозия

Примеры использования

• Главный входной шинопровод в распределительном щите 400/230 В
• Распределение фаз по групповым автоматам в промышленном щите
• Связка между главной шиной и секционным выключателем в КРУ
• Объединение нескольких модулей в одном корпусе НКУ

Практические советы

• Перед монтажом проверьте, что зажимы и клеммы рассчитаны именно на 240 мм2 - недостаточно плотное прилегание вызывает перегрев
• При нарезке шины используйте ножницы по металлу или диск с алмазным покрытием - рез должен быть ровным, без заусенцев
• Для длинных участков (более 2 м) предусмотрите компенсационные зазоры - алюминий имеет больший коэффициент теплового расширения, чем медь
• При использовании в составе шинопровода обязательно закрывайте шину 31Т защитным кожухом - это снижает риск случайного замыкания
• Артикул yba10-06-040 - оптимальный выбор для проектов, где важны цена, долговечность и соответствие ГОСТ
