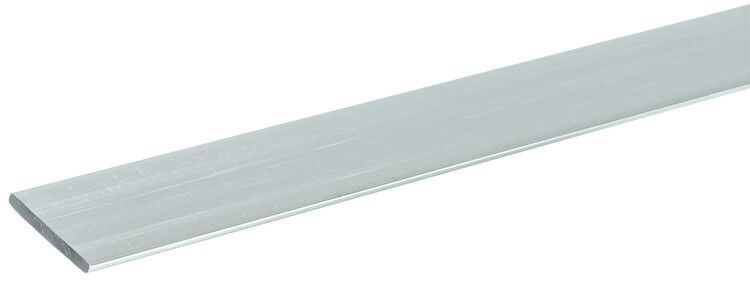

Шина АД 31Т 5х50 L4000 IEK YBA10-05-050

Шина алюминиевая АД 31Т 5х50х4000 мм от IEK предназначена для передачи больших токов в распределительных системах. Её прочная плоская форма и долгий срок службы делают её надёжным решением для промышленного и коммерческого электромонтажа.

Назначение и область применения

Шина алюминиевая АД 31Т 5х50х4000 мм используется для создания шинных трасс и шинопроводов в системах электроснабжения. Применяется в распределительных щитах НКУ, на промышленных объектах, в офисных и жилых зданиях. Подходит для соединения силового оборудования, где требуется высокая проводимость и устойчивость к механическим нагрузкам.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствует ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784
• Форма: плоская, однополосная
• Размеры: 5 мм (толщина) × 50 мм (ширина) × 4000 мм (длина)
• Площадь поперечного сечения: 250 мм2
• Номинальный ток: 665 А при нормальных условиях эксплуатации
• Срок службы: до 30 лет при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Шина алюминиевая АД 31Т совместима с фланцевыми и болтовыми соединениями, подходящими для алюминиевых шин. Для монтажа используются специальные клеммы и контактные площадки с антикоррозийным покрытием. Учитывайте посадочные размеры: ширина 50 мм требует соответствующих зажимов. Не рекомендуется использовать с медными элементами без переходных вставок - возможна гальваническая коррозия.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - требования к материалу, форме и механической прочности. Соответствует нормам безопасности для электрощитовых устройств. Температурный режим работы - от -40C до +70C. Не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая проводимость благодаря чистому алюминию марки АД 31Т
• Стандартные размеры обеспечивают совместимость с большинством комплектующих IEK
• Долгий срок службы снижает затраты на замену и обслуживание
• Легкий вес по сравнению с медными аналогами - удобство транспортировки и установки
• Устойчивость к окислению при правильном монтаже и защите контактов

Ограничения применения

• Не применяется в средах с постоянным воздействием агрессивных химикатов (например, кислоты, щёлочи)
• Требует защиты от механических повреждений - мягкий металл легко деформируется
• Не допускается прямой контакт с медью без биметаллических переходников
• При температурах выше +70C возможна потеря механической прочности
• Не предназначен для мобильных или вибрационных систем без дополнительной фиксации

Примеры использования

• Главные шинопроводы в распределительных пунктах промышленных цехов
• Распределительные шины внутри щитов НКУ в торговых центрах
• Связка между трансформатором и вводным автоматическим выключателем
• Обустройство шинных трасс в многоэтажных жилых домах с высокой нагрузкой

Практические советы

• Перед монтажом проверьте чистоту поверхности - оксидная плёнка снижает проводимость; протрите спиртом или слегка зашлифуйте
• Затяжка болтов должна выполняться с моментом, указанным в документации на клеммы - перетягивать нельзя
• Для длинных участков (более 2–3 метров) предусмотрите компенсационные зазоры - алюминий имеет большой коэффициент теплового расширения
• Используйте изоляторы с достаточным классом напряжения - даже при низком потенциале важно исключить пробой
• Артикул yba10-05-050 - это одна единица длиной 4 метра. При проектировании учтите, что можно резать на части, но сохраняйте целостность сечения
