Шина медная М1Т 5x40 мм, 4000 мм, твердая IEK YBC10-05-040

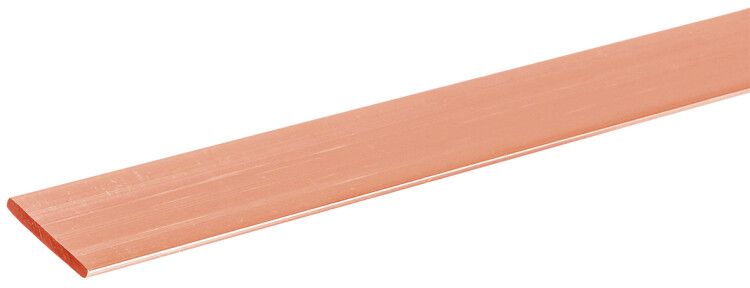

Шина медная твердая М1Т 5х40х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-05-040 предназначен для сборки шинных трасс в распределительных устройствах, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Шина медная твердая М1Т 5х40х4000 мм используется для создания жестких токоведущих цепей в распределительных щитах, шинопроводах и системах электроснабжения. Подходит для установки в промышленных объектах, жилых и общественных зданиях, где требуется соединение крупных потребителей - например, главных вводов, силовых трансформаторов или автоматических выключателей высокой мощности.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 - высокая проводимость и минимальное сопротивление
• Форма: плоская, прямоугольного сечения - обеспечивает равномерное распределение тока и удобство крепления
• Размеры: 5×40 мм (толщина × ширина), длина 4000 мм
• Площадь поперечного сечения: 200 мм2
• Номинальный ток: до 700 А при нормальных условиях эксплуатации
• Срок службы: 50 лет - рассчитана на длительную работу без замены

Совместимость и монтаж

Шина медная твердая М1Т совместима с болтовыми соединениями, зажимами и клеммами, соответствующими габаритам 5×40 мм. Для монтажа используются изолирующие опоры и крепежи, рассчитанные на фиксацию плоских шин. Установка требует точного соблюдения шага между опорами - рекомендуется не более 1 метра для предотвращения прогиба. Соединения должны выполняться с применением контактной смазки и затяжкой с моментом, указанным производителем крепежа. Обязательно проверьте посадочные отверстия в коммутирующих аппаратах - они должны соответствовать толщине шины 5 мм.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к составу меди, чистоте поверхности и механической прочности. Шина не содержит вредных примесей, безопасна при работе в закрытых помещениях. Применяется в системах, соответствующих ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая теплопроводность меди снижает нагрев при нагрузках до 700 А
• Жесткая форма исключает деформацию при вибрациях и температурных колебаниях
• Долгий срок службы - не требует обслуживания в течение 50 лет
• Легко режется и сверлится при необходимости доработки на месте
• Стандартные размеры позволяют использовать готовые комплектующие от IEK и других производителей

Ограничения применения

• Не предназначена для мобильных или частично подвижных систем - только стационарная установка
• Не следует использовать в средах с повышенной коррозионной активностью (например, химические производства) без дополнительной защиты
• Требует правильного расчета термического расширения - при длинных участках необходимо предусматривать компенсационные зазоры
• Не подходит для переменного тока выше 1000 В без специальной изоляции и заземления

Примеры использования

• Главный ввод в распределительном щите НКУ промышленного цеха
• Связка между выходом трансформатора и вводным автоматом в ЖКХ
• Шинопровод в системе питания конвейера с несколькими двигателями
• Объединение нескольких групповых щитов в одном корпусе

Практические советы

• Перед монтажом проверьте, чтобы все контакты были чистыми и без оксидной пленки - используйте металлическую щетку
• При нарезке шины на части учитывайте, что длина 4000 мм - максимальная; при необходимости соединяйте несколько отрезков с помощью переходных муфт
• Для многожильных кабелей используйте наконечники, подходящие по площади 200 мм2 - не допускайте перегрузки по сечению
• При использовании в параллельных цепях обязательно балансируйте длину и сопротивление всех шин - иначе возникает неравномерная нагрузка
• Артикул ybc10-05-040 часто применяется в комплектах IEK - совмещайте с другими элементами серии для гарантированной совместимости
