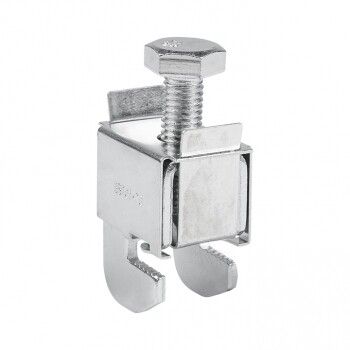

Терминал универсальный для проводников 35-70мм.кв на шину 5мм PROximaa - ut-35.70-5 EKF

Терминал универсальный для проводников 35–70 мм2 на шину 5 мм от EKF PROxima - надёжный зажим для соединения силовых проводников с плоскими шинами в распределительных устройствах. Подходит для монтажа в щитах, на шинопроводах и в системах автоматизации.

Назначение и область применения

Терминал предназначен для присоединения одножильных и многожильных проводов сечением от 35 до 70 мм2 к плоским медным или алюминиевым шинам толщиной 3–5 мм. Применяется в силовых цепях постоянного и переменного тока: в распределительных щитах, на шинопроводах, в пультах управления, на станках и конвейерах. Удобен там, где требуется быстрый и надёжный контакт без сварки или опрессовки.

Технические характеристики

• Максимальное сечение проводника: 70 мм2 (работает также с 35 мм2)
• Номинальный ток: 400 А
• Ширина шины: 5 мм
• Толщина шины: 3–5 мм
• Ширина зажима: 23 мм
• Тип шины: плоская
• Материал: оцинкованная сталь
• Гарантийный срок: 84 месяца
• Поддерживает провода: круглые, сегментные, секторные

Совместимость и монтаж

Терминал фиксируется на шине за счёт её толщины - он плотно садится на шину 5 мм без дополнительных креплений. Для установки достаточно вставить провод в зажим и затянуть болт. Диапазон сечений 35–70 мм2 позволяет использовать один тип терминала вместо нескольких, что снижает количество запчастей на складе. Монтаж возможен как на вертикальной, так и на горизонтальной шине. Не требует специальных инструментов - подойдёт обычный ключ на 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для электроустановок напряжением до 1000 В. Оцинкованная сталь обеспечивает антикоррозийную защиту, что важно для работы в условиях повышенной влажности или колебаний температуры. Гарантия 84 месяца подтверждает долговечность материала и качество изготовления.

Преимущества

• Универсальность: работает с проводами любого типа - круглыми, сегментными, секторными
• Стабильный контакт: зажим сохраняет давление даже при вибрациях
• Лёгкий монтаж: не нужна подготовка поверхности шины, не требуются дополнительные элементы
• Экономия места: компактная форма занимает мало пространства на DIN-рейке или шинопроводе
• Долгий срок службы: материал устойчив к коррозии и механическим нагрузкам

Ограничения применения

Не применяется для шин толще 5 мм - зажим не будет плотно фиксироваться. Не рекомендован для частых демонтажей: после нескольких раз раскручивания болта возможно ослабление контакта. Не подходит для высокочастотных цепей - не рассчитан на эффект поверхностного слоя. Не используется в взрывоопасных средах без дополнительной защиты.

Примеры использования

• Присоединение кабеля 50 мм2 к шине PE в распределительном щите
• Подключение выходных проводов частотного преобразователя к алюминиевой шине 5 мм
• Соединение мощного двигателя через терминал на шинопроводе в цехе
• Разводка фаз в ящике управления конвейерной линией

Практические советы

• Перед монтажом проверьте толщину шины - она должна быть в пределах 3–5 мм, иначе терминал не зафиксируется
• При использовании многожильного провода используйте наконечники - они предотвращают выдавливание жил
• Затягивайте болт равномерно, без перекоса - это продлит срок службы контакта
• При замене старого терминала на новый - убедитесь, что новая модель совпадает по ширине зажима (23 мм) и типу шины
• Терминал EKF PROxima ut-35.70-5 можно комбинировать с другими изделиями серии PROxima - все элементы совместимы по габаритам и стандартам
