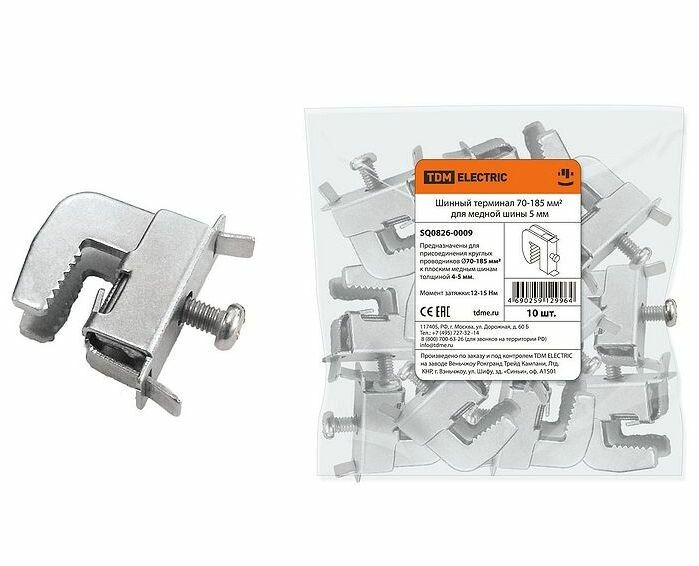

Терминал шинный 70-185 мм2 для медной шины 5 мм | SQ0826-0009 TDM

Шинный терминал 70-185 мм² для медной шины 5 мм от TDM ELECTRIC (артикул sq0826-0009) предназначен для надёжного и быстрого соединения силовых проводов с плоской медной шиной без необходимости сверления. Подходит для установки в распределительных щитах, шкафах управления и других электротехнических сборках.

Назначение и область применения

Шинный терминал 70-185 мм² для медной шины 5 мм используется для подключения кабелей и проводов к плоской медной шине в распределительных устройствах. Применяется там, где требуется высокая надёжность контакта и частые изменения коммутаций — например, в щитах автоматизации, системах питания станков, конвейеров, централизованных системах освещения и энергораспределении.

Технические характеристики

• Поперечное сечение подключаемых проводников: от 70 до 185 мм²
• Работает с плоской медной шиной толщиной 5 мм
• Ширина шины: 5 мм (не более, не менее)
• Ширина зажима: 30,5 мм
• Максимальный допустимый ток: 440 А
• Материал корпуса: оцинкованная сталь — устойчива к коррозии и перепадам температур
• Тип подключения: без сверления, на защёлку

Совместимость и монтаж

Терминал совместим только с плоскими медными шинами толщиной точно 5 мм. Установка происходит путём вставки шины в зажимную часть терминала — фиксация обеспечивается механическим замком. Для подключения провода достаточно ослабить винт, вставить жилу и затянуть. Нет необходимости в предварительном сверлении шины, что экономит время и снижает риск повреждения шинопровода.

Безопасность и стандарты

Произведён из материалов, соответствующих требованиям к долговечности и электробезопасности в условиях промышленного использования. Температурная стойкость оцинкованной стали позволяет работать в средах с колебаниями температуры. Сертификаты соответствия не указаны — рекомендуется проверять соответствие нормам ГОСТ Р 50030.2 и IEC 61439 при проектировании системы.

Преимущества

• Устраняет необходимость сверления шины — сохраняет целостность металлической шины и её токопроводящую способность
• Быстрая установка и демонтаж — удобно при модификациях схемы
• Высокая плотность контакта благодаря точному подбору геометрии под 5-мм шину
• Защита от коррозии — оцинкованная сталь увеличивает срок службы в сырых или агрессивных средах
• Стандартный шаг зажима — совместим с большинством типов медных шин 5×5 мм

Ограничения применения

• Не подходит для алюминиевых шин — материал и форма зажима рассчитаны только на медь
• Запрещено использовать с шинами толщиной меньше или больше 5 мм — возможен плохой контакт или повреждение механизма
• Не предназначена для частых вибраций без дополнительной фиксации — при сильной вибрации рекомендуется крепление к основанию
• Максимальное сечение 185 мм² — для больших проводов потребуется другой терминал

Примеры использования

• Подключение входного кабеля 120 мм² к главной медной шине в распределительном щите
• Формирование ответвлений от шинопровода в пульте управления насосной станцией
• Соединение кабелей с шиной в щите автоматического ввода резерва (АВР)
• Объединение нескольких групп нагрузок через одну шину в промышленном оборудовании

Практические советы

• Перед установкой убедитесь, что шина имеет ровную поверхность без деформаций — искривлённая шина может не войти в зажим
• Проверьте посадочный диаметр: шина должна свободно входить в зажим, но не болтаться
• При использовании многожильных проводов используйте наконечники — они обеспечивают лучший контакт и предотвращают выскальзывание
• После монтажа проверьте затяжку винтов — недостаточное усилие вызывает нагрев, избыточное — повреждает резьбу
• Для длительной работы при максимальном токе 440 А следите за температурой контакта — при превышении проверьте качество соединения
