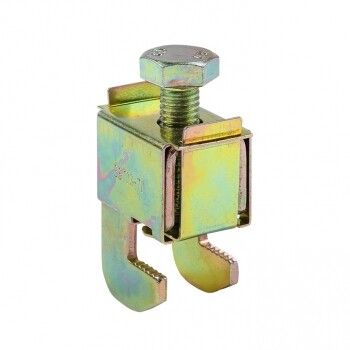

Терминал универсальный для проводников 35-70мм.кв на шину 10мм PROxima - ut-35.70-10 EKF

Терминал универсальный для проводников 35–70 мм2 на шину 10 мм от EKF PROxima обеспечивает надёжное соединение силовых проводников с плоскими шинами, подходящий для монтажа в распределительных щитах, подстанциях и промышленном оборудовании.

Назначение и область применения

Терминал предназначен для присоединения одножильных и многожильных проводников сечением от 35 до 70 мм2 к плоским медным или алюминиевым шинам толщиной 8–10 мм. Применяется в системах распределения электроэнергии: в щитах автоматического управления, на вводах питания, в цепях переменного тока до 400 А. Подходит для установки в промышленных условиях - на заводах, в насосных станциях, на конвейерах и других объектах с высокой нагрузкой.

Технические характеристики

• Максимальный ток: 400 А
• Номинальный ток: 400 А
• Рабочее сечение проводника: 35–70 мм2
• Тип шины: плоская
• Толщина шины: 8–10 мм
• Ширина зажима: 23 мм
• Материал корпуса: оцинкованная сталь
• Гарантийный срок: 84 месяца
• Поддерживаемые типы проводников: круглый, сегментный, секторальный

Совместимость и монтаж

Терминал совместим с любыми плоскими шинами толщиной 8–10 мм - как медными, так и алюминиевыми. Устанавливается на DIN-рейку или фиксируется напрямую к шине через отверстия в основании. Для монтажа требуется гаечный ключ на 10 мм. Напряжение между контактами не должно превышать рабочего класса устройства - 1000 В AC/DC. Перед затяжкой проверьте соответствие сечения провода - меньшее сечение может вызвать проскальзывание, большее - повредить зажим.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Материалы обеспечивают устойчивость к окислению и механическому износу. Гарантия 84 месяца подтверждает долговечность конструкции. Сертификационные документы доступны на сайте производителя EKF.

Преимущества

• Универсальная форма зажима позволяет работать с различными типами проводников - круглыми, сегментными и секторальными - без замены комплектующих.
• Оцинкованная сталь защищает от коррозии даже во влажной среде и при частых перепадах температур.
• Высокая плотность контакта снижает риск нагрева и потерь энергии при работе на предельной нагрузке 400 А.
• Стандартная ширина зажима (23 мм) гарантирует совместимость с большинством промышленных шинных систем.

Ограничения применения

• Не для шин толще 10 мм - возможен неплотный контакт и перегрев.
• Не рекомендован для постоянного использования в агрессивных химических средах - хотя материал устойчив к влаге, он не рассчитан на кислоты или щелочи.
• Не следует применять с проводниками меньше 35 мм2 - зажим не будет достаточно надёжно фиксироваться.
• Не предназначен для работы с многожильными проводами без наконечников - требуются опрессованные наконечники для сохранения целостности жил.

Примеры использования

• Присоединение входного кабеля 50 мм2 к главной медной шине в этажном щите.
• Фиксация секторальных проводов от преобразователя частоты к распределительной шине на производстве.
• Объединение нескольких выходов автоматов в одну группу на алюминиевой шине 9 мм в центре управления технологическим процессом.

Практические советы

• Перед установкой удалите оксидную плёнку с поверхности шины - особенно важно для алюминиевых шин.
• Затягивайте болт равномерно, используя момент, указанный в руководстве EKF - переусилие может деформировать зажим.
• Проверяйте герметичность соединения после первого запуска системы - при наличии нагрева немедленно отключите питание и перепроверьте контакт.
• Для удобства обслуживания комбинируйте этот терминал с другими элементами серии EKF PROxima - они имеют одинаковые крепления и цветовое оформление.
