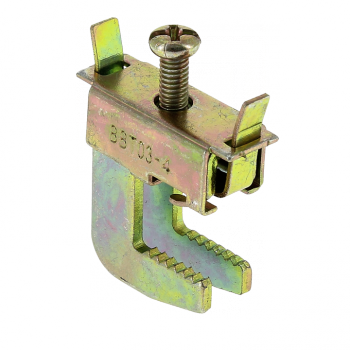

Терминал универсальный для проводников 70-185мм2 на шину 10мм PROxima - ut-70.185-10 EKF

Терминал универсальный для проводников 70–185 мм2 на шину 10 мм от EKF PROxima обеспечивает надёжное соединение мощных кабелей с плоскими шинами, подходящий для распределительных систем в промышленном оборудовании.

Назначение и область применения

Терминал предназначен для присоединения силовых проводников сечением от 70 до 185 мм2 к плоским медным или алюминиевым шинам толщиной 8–10 мм. Применяется в щитах распределения энергии, на шинопроводах, в преобразовательных установках и других местах, где требуется прочное и долговечное соединение больших токов.

Технические характеристики

• Максимальное сечение проводника: 185 мм2
• Номинальный ток: 440 А
• Работает с шиной шириной 10 мм и толщиной 8–10 мм
• Ширина зажима: 31 мм
• Тип шины: плоская
• Тип изделия: зажим шинный
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Терминал совместим с любыми типами одножильных и многожильных проводников: круглых, сегментных и секторальных. Устанавливается на шину путём фиксации болтом через отверстие в основании. Для плотного контакта необходимо затянуть крепление моментом, соответствующим рекомендациям производителя - переизбыток усилия не допускается. Подходящий диаметр отверстия под болт не указан, поэтому проверьте соответствие с комплектными креплениями перед монтажом.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что гарантирует устойчивость к коррозии и механическим повреждениям. Номинальный ток 440 А соответствует требованиям к безопасному функционированию в условиях высоких нагрузок. Гарантия 84 месяца подтверждает соответствие внутренним нормам качества EKF.

Преимущества

• Универсальность: работает с проводниками всех трёх форм - круглыми, сегментными и секторальными
• Высокая теплостойкость: материал выдерживает колебания температур без потери контактных свойств
• Защита от влаги: цинковое покрытие снижает риск окисления даже во влажных помещениях
• Стандартная геометрия: легко интегрируется в существующие системы с шиной 10 мм

Ограничения применения

• Не для шин толще 10 мм - возможен плохой контакт или невозможность фиксации
• Не рассчитан на частые демонтажи; многократное использование может ослабить зажим
• Не предназначен для работы с проводниками меньше 70 мм2 - будет некорректное прилегание
• Не имеет защиты IP - требует установки внутри закрытых корпусов или щитов

Примеры использования

• Присоединение кабеля 185 мм2 к главной шине в распределительном щите промышленного цеха
• Фиксация выводов частотного преобразователя на шинопроводе 10 мм
• Объединение нескольких групп кабелей в одном месте на шине в подстанции
• Подключение питания к крупному насосу или конвейеру через шинную систему

Практические советы

• Перед монтажом зачистите поверхность проводника и шины от оксидов - особенно важно для алюминиевых элементов
• Проверьте, чтобы толщина шины была именно 8–10 мм: более тонкие или толстые шины не будут надёжно зажиматься
• Используйте только те болты, которые подходят по резьбе и длине - лишняя длина может мешать другим деталям
• После первого запуска оборудования проверьте затяжку - нагрев может вызвать слабую осадку металла
• Для систем с повышенной вибрацией дополнительно используйте контргайки или антивибрационные прокладки
