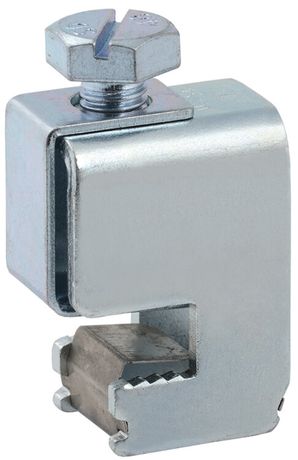

Зажим шинный (терминал) ЗШИ 70-120 мм2 для шины 10 мм | YNT10-10-70-185 IEK

Зажим шинный (терминал) ЗШИ 70-120 мм2 для шины 10 мм от IEK предназначен для надёжного соединения одножильных и многожильных проводов сечением до 120 мм2 с плоской медной или алюминиевой шиной толщиной 10 мм. Этот терминал применяется в распределительных устройствах для безопасного отвода тока и удобного обслуживания оборудования.

Назначение и область применения

Зажим шинный (терминал) ЗШИ 70-120 мм2 для шины 10 мм используется для подключения силовых кабелей и проводов к сборным шинам в щитах, ячейках КРУ, распределительных пунктах. Подходит для систем с номинальным напряжением до 660 В и током до 440 А. Применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, где требуется частый доступ к точкам подключения.

Технические характеристики

• Максимальное сечение подключаемого проводника: 120 мм2
• Толщина шины: 10 мм
• Ширина шины: 120 мм
• Номинальный рабочий ток: 440 А
• Номинальное напряжение: 660 В
• Тип шины: плоская (медная или алюминиевая)
• Количество контактных точек: одна
• Срок службы: 15 лет
• Материал корпуса: оцинкованная сталь
• Поддерживает подключение круглых проводов: да

Совместимость и монтаж

Зажим шинный (терминал) ЗШИ 70-120 мм2 для шины 10 мм совместим с любыми плоскими шинами шириной 120 мм и толщиной 10 мм. Установка выполняется путём фиксации на шине через болт или заклёпку - сам зажим не требует сверления, он просто прижимается к поверхности шины. Открытая клеммная камера позволяет легко вставить проводник без предварительной зачистки изоляции - достаточно ввести жилу и затянуть винт. Для обеспечения плотного контакта используйте рекомендованную силу затяжки - перегрузка не допускается.

Безопасность и стандарты

Зажим шинный (терминал) ЗШИ 70-120 мм2 для шины 10 мм соответствует требованиям безопасности для электроустановок до 1000 В. Материалы выдерживают длительные нагрузки и не поддерживают горение. Защита от коррозии обеспечивается цинковым покрытием. Наличие сертификационного знака IEK гарантирует соответствие внутренним нормам качества производства.

Преимущества

• Высокая механическая прочность благодаря оцинкованному корпусу
• Удобство монтажа: открытая клемма снижает время установки
• Стабильный контакт даже при колебаниях температуры
• Поддержка как меди, так и алюминия - универсальное решение
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для шин толще 10 мм - возможен плохой контакт
• Не рассчитан на переменный ток выше 440 А - риск перегрева
• Не подходит для подключения гибких многожильных проводов без наконечников - возможен выход из строя при вибрациях
• Не использовать во взрывоопасных средах - отсутствует специальная герметизация

Примеры использования

• Подключение входного кабеля 95 мм2 к главной шине в щите управления насосной станции
• Фиксация питания от шины 120×10 мм к устройству защиты двигателя
• Обеспечение временного отключения участка цепи в распределительной ячейке КРУ
• Переход с медного кабеля на алюминиевую шину в старом производственном помещении

Практические советы

• Проверьте перед монтажом, что шина имеет именно 10 мм толщины - отличие в 1–2 мм может нарушить контакт
• Для многожильных проводов лучше применять наконечники типа НКИ - это исключит деформацию жил
• После первого запуска проверьте нагрев зажима через 1–2 часа - если есть значительный прогрев, увеличьте усилие затяжки
• Не заменяйте оригинальный винт - использование сторонних креплений может повредить механизм
• Зажим шинный (терминал) ЗШИ 70-120 мм2 для шины 10 мм от IEK можно комбинировать с аналогичными моделями других сечений в одном щите - они имеют одинаковый шаг крепления
