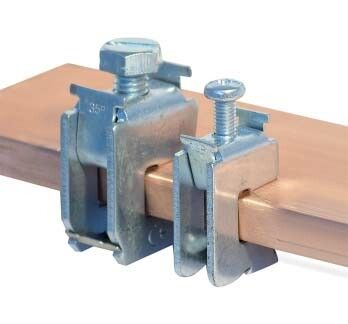

Шинная клемма для кабеля, сечение шины 10 мм, кабель 70-120мм | R5BC1012 DKC ДКС

Шинная клемма для кабеля, сечение шины 10 мм, кабель 70-120 мм DKC — это надёжный элемент для соединения силового кабеля с плоской токоведущей шиной в распределительных системах. Продукт серии RAM bus от бренда DKC предназначен для постоянных соединений в промышленных щитах и шинопроводах, где важны механическая устойчивость и долговечность контакта.

Назначение и область применения

Шинная клемма для кабеля, сечение шины 10 мм, кабель 70-120 мм DKC используется для присоединения одножильных и многожильных кабелей сечением 70–120 мм² к плоской медной или алюминиевой шине шириной 5–10 мм. Подходит для установки в силовые щиты, распределительные пункты, системы автоматизации и релейной защиты, особенно там, где требуется высокая плотность компоновки и надёжный контакт без болтовых соединений.

Технические характеристики

• Сечение кабеля: 70–120 мм²
• Максимальное сечение проводника: 120 мм²
• Ширина зажима: 10 мм
• Ширина сборной шины: 5–10 мм
• Толщина шины: 10 мм
• Толщина сборной шины: 10 мм
• Форма проводника: плоская
• Тип шины: плоская
• Ширина шинопровода: 5 мм
• Материал: оцинкованная сталь
• Цвет: светло-серый
• Поддерживает ленточные проводники: да
• Тип изделия: клемма

Совместимость и монтаж

Клемма совместима с плоскими шинами толщиной до 10 мм и шириной 5–10 мм. Устанавливается на DIN-рейку стандартной ширины 35 мм (не включена в комплект). Для монтажа необходимо зафиксировать клемму на рейке, затем вставить в зажимную часть шину и затянуть винт до упора. Кабель вставляется в отдельный зажим и фиксируется вторым винтом. Не требует специального инструмента — достаточно крестовой отвёртки. Обязательно проверьте соответствие сечения кабеля и шины перед установкой — перегрузка по площади снижает срок службы контакта.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и теплостойкости для промышленного оборудования. Материал — оцинкованная сталь — обеспечивает антикоррозийную защиту в условиях повышенной влажности. Однако клемма не имеет сертификата IP-защиты и предназначена исключительно для внутренней установки в закрытые шкафы. Не используйте вне помещений или в средах с агрессивными химическими веществами.

Преимущества

• Универсальная форма зажима поддерживает как круглые, так и ленточные проводники
• Высокая механическая жесткость благодаря толщине материала (10 мм)
• Оцинкованное покрытие увеличивает срок службы в сравнении с обычной сталью
• Не требует пайки или опрессовки — быстрое и повторяемое соединение
• Совместима с шинопроводами серии RAM bus от DKC

Ограничения применения

• Не подходит для кабелей меньше 70 мм² — зажим будет слишком большим, контакт будет неустойчивым
• Не рассчитана на переменный ток выше 800 A — превышение нагрузки вызывает нагрев и окисление контактов
• Запрещено использовать в помещениях с уровнем влажности выше 95% без дополнительной герметизации
• Не рекомендуется применять в вибрационных средах без дополнительной фиксации
• Не совместима с шинами толще 10 мм — невозможно полноценное прилегание

Примеры использования

• Присоединение кабелей питания к главной шине в щите автоматизации станка
• Распределение тока между несколькими потребителями через шинопровод в цехе
• Соединение кабелей с шиной в шкафу релейной защиты типа RAM block
• Объединение нескольких кабелей 95 мм² в одном месте без использования ответвителей

Практические советы

• Перед установкой зачистите кабель и шину от оксидов — даже небольшой слой влияет на сопротивление контакта
• Проверяйте посадочный диаметр шины: она должна свободно входить в зажим, но не болтаться
• Затягивайте винты равномерно — переусиливать нельзя, это деформирует металл и нарушает контакт
• Для кабелей с алюминиевой жилой используйте смазку против окисления (например, Duralub)
• Если вы используете несколько таких клемм в одном шкафу — располагайте их с запасом в 10–15 мм друг от друга для доступа к винтам
• Эта клемма — часть экосистемы RAM bus от DKC; сочетайте её с другими элементами этой серии для унифицированной сборки
