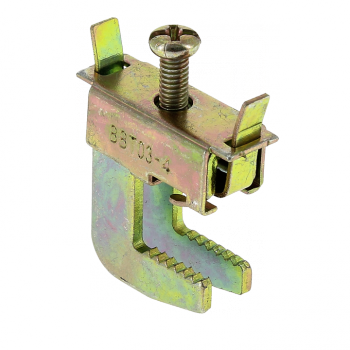

Терминал универсальный для проводников 16-50мм.кв на шину 10мм PROxima - ut-16.50-10 EKF

Терминал универсальный для проводников 16–50 мм2 на шину 10 мм от бренда EKF, артикул ut-16.50-10, предназначен для надёжного соединения силовых проводников с плоской шиной в распределительных устройствах. Он сочетает прочную конструкцию и широкую совместимость, что делает его удобным решением для монтажа в промышленных и энергетических системах.

Назначение и область применения

Терминал ut-16.50-10 используется для присоединения одножильных и многожильных проводников сечением от 16 до 50 мм2 к плоским медным или алюминиевым шинам толщиной 8–10 мм. Применяется в щитах автоматического управления, распределительных пунктах, ячейках КРУ, на участках с высокими нагрузками - например, на конвейерах, насосных станциях, цеховых линиях.

Технические характеристики

• Максимальное сечение проводника: 50 мм2
• Минимальное сечение проводника: 16 мм2
• Номинальный ток: 300 А
• Максимальный ток: 300 А
• Тип шины: плоская
• Толщина шины: 8–10 мм
• Ширина зажима: 13 мм
• Материал корпуса: оцинкованная сталь
• Гарантийный срок: 84 месяца
• Поддерживает круглый, сегментный и секторальный проводник

Совместимость и монтаж

Терминал ut-16.50-10 фиксируется на шине типа “плоский профиль” шириной 10 мм. Для установки достаточно зафиксировать его на шине болтом M8 (не включён в комплект). Устройство работает с любыми типами жил: однопроволочными, многопроволочными, сегментированными и секторальными - без необходимости предварительной подготовки концов. Монтировать можно как вертикально, так и горизонтально. Обязательно проверьте соответствие толщины шины (должна быть 8–10 мм); более тонкие или толстые шины не обеспечат плотного контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция исключает самопроизвольное выпадение проводника благодаря механическому зажиму. Оцинкованная сталь повышает долговечность в условиях повышенной влажности и колебаний температуры, однако не заменяет внешнюю защиту IP-класса - устройство не имеет герметичной защиты и требует установки внутри закрытых щитов.

Преимущества

• Одинаково хорошо работает с медью и алюминием - снижает необходимость хранить несколько типов терминалов
• Высокий токовый запас (300 А) позволяет использовать его даже в мощных сетях
• Стальная основа с гальванопокрытием устойчива к коррозии и деформациям
• Не требуется специальный инструмент - затяжка выполняется обычным ключом
• Длинная гарантия (7 лет) подтверждает надёжность материала и технологии производства

Ограничения применения

• Не для шин толще 10 мм или уже 10 мм - возможен плохой контакт
• Не рассчитан на работу вне помещений; не имеет степени защиты IP
• Не рекомендован для частых демонтажей - после нескольких разборок может потерять усилие зажима
• Не подходит для проводников меньше 16 мм2 - риск проскальзывания и нагрева

Примеры использования

• Присоединение кабеля 35 мм2 к главной шине в щите питания цехового конвейера
• Объединение выводов преобразователей частоты на шине 10 мм в распределительном пункте
• Формирование групповой связи между несколькими автоматическими выключателями через одну шину
• Подключение медного провода большого сечения к алюминиевой шине в старом оборудовании

Практические советы

• Перед монтажом удалите оксидную плёнку с поверхности шины - особенно важно при работе с алюминием
• Затягивайте болт моментом около 9–12 Нм - переусиливать нельзя, чтобы не повредить резьбу
• Проверяйте посадочный диаметр шины: она должна точно входить в зажим шириной 13 мм
• Для многожильных проводов используйте наконечники - они увеличат площадь контакта и продлят срок службы
• При использовании в помещениях с высокой влажностью дополнительно смазывайте контакты антикоррозийной пастой
