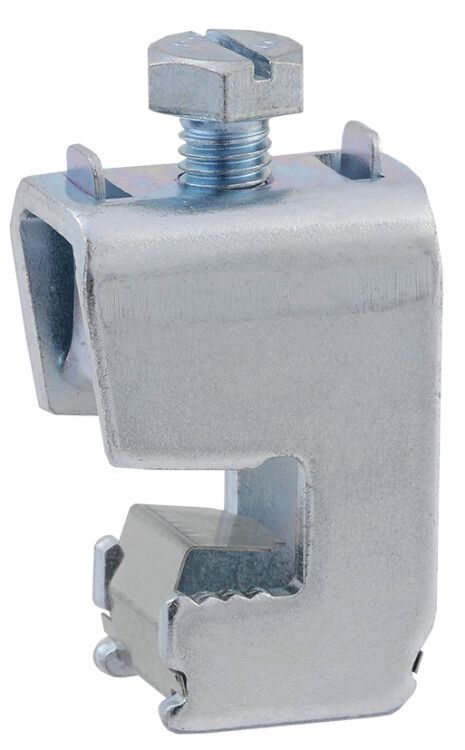

Зажим шинный (терминал) ЗШИ 35-70 мм2 для шины 10 мм | YNT10-10-35-070 IEK

Зажим шинный (терминал) ЗШИ 35-70 мм2 для шины 10 мм от IEK предназначен для надёжного соединения силового провода с плоской медной или алюминиевой шиной толщиной 10 мм. Этот терминал используется там, где требуется безопасное и удобное подключение оборудования без демонтажа шинопровода - например, при установке автоматических выключателей, УЗО или других устройств в распределительных щитах.

Назначение и область применения

Зажим шинный (терминал) ЗШИ 35-70 мм2 для шины 10 мм применяется для подключения одножильных и многожильных проводников к сборным шинам в распределительных устройствах. Он обеспечивает электрический контакт между проводом и шиной без необходимости сверления или резки шины. Подходит для систем с постоянным и переменным током, часто встречается в промышленных и коммерческих электроустановках.

Технические характеристики

• Максимальное сечение проводника: 70 мм2 - поддерживает мощные кабели, подходящие для нагрузок до 400 А
• Номинальный рабочий ток: 400 А - рассчитан на длительную работу при высоких токах
• Напряжение: 660 В - допустимо использование в сетях до 660 В переменного тока
• Толщина шины: 10 мм - совместим только с шинами указанной толщины
• Ширина шины: 5–120 мм - работает с широкими шинами, в том числе стандартными профилями
• Тип шины: плоская - не круглые или трубчатые шины
• Количество контактов: один - каждый терминал подключает один проводник к одной точке шины
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации
• Материал корпуса: оцинкованная сталь - защищена от коррозии, но не рекомендуется для агрессивных сред

Совместимость и монтаж

Зажим шинный (терминал) ЗШИ 35-70 мм2 для шины 10 мм фиксируется на шине механически - через болт и гайку. Для монтажа:

• Выберите место на шине с достаточным свободным пространством
• Освободите поверхность шины от оксидной плёнки (особенно важно для алюминиевых шин)
• Закрепите терминал плотно, чтобы исключить люфт
• Затяните болт моментом, соответствующим сечению провода - перегрузка может повредить контакт
• Проверьте герметичность контакта после затяжки - слабый контакт вызывает нагрев

Подходит для круглых проводников - можно использовать как одножильные, так и многожильные жилы с опрессованной или запаянной наконечником головкой.

Безопасность и стандарты

Зажим шинный (терминал) ЗШИ 35-70 мм2 для шины 10 мм соответствует требованиям ГОСТ Р МЭК 61439-1/2 для комплектных распределительных устройств. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном положении. Однако терминал имеет открытую клеммную камеру - поэтому перед работой обязательно отключите питание и проверьте отсутствие напряжения.

Преимущества

• Не требует модификации шины - не надо сверлить или резать
• Быстрый монтаж - доступ к клемме открыт, легко подсоединить провод даже в ограниченном пространстве
• Высокая теплостойкость - материал и конструкция позволяют работать при повышенных температурах
• Защита от коррозии - цинковое покрытие увеличивает срок службы в условиях нормальной влажности
• Стандартная совместимость - подходит ко всем распространённым типам плоских шин 10 мм толщиной

Ограничения применения

• Не для шин толще или тоньше 10 мм - попытки адаптировать под другие размеры снижают надёжность контакта
• Не предназначен для работы во взрывоопасных зонах - отсутствует специальная защита IP
• Не рекомендуется для внешних установок - не имеет защиты от осадков и прямого UV-излучения
• Не подходит для частых подключений/отключений - конструкция не предусматривает многократного демонтажа без потери качества контакта
• Не используйте с проводами меньше 35 мм2 - ниже минимального порога эффективность соединения снижается

Примеры использования

• Подключение автомата ввода к главной медной шине в этажном щите
• Присоединение УЗО к шине PE/N в распределительном пункте
• Добавление нового потребителя к существующей шинопроводной системе без её замены
• Обустройство временной точки питания на производственном участке
• Сборка распределительных щитов в пищевой, химической и машиностроительной отраслях

Практические советы

• Перед установкой всегда зачищайте поверхность шины - особенно если она алюминиевая; используйте металлическую щётку
• Для многожильных проводов примените наконечники типа НШВИ - они предотвращают деформацию жил при затяжке
• Проверяйте усилие затяжки болта - слишком слабо - риск нагрева, слишком сильно - риск трещин в пластиковом корпусе
• При использовании нескольких таких терминалов на одной шине сохраняйте интервал минимум 10–15 мм между ними - это снижает вероятность перегрева
• Зажим шинный (терминал) ЗШИ 35-70 мм2 для шины 10 мм от IEK - артикул ynt10-10-35-070 - лучше всего сочетать с другими элементами серии IEK для единообразия системы
