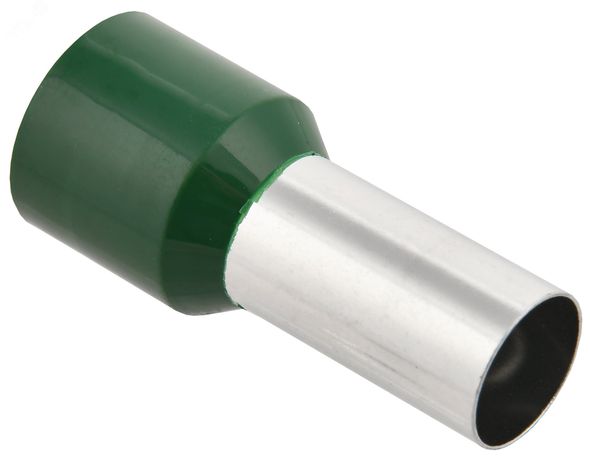

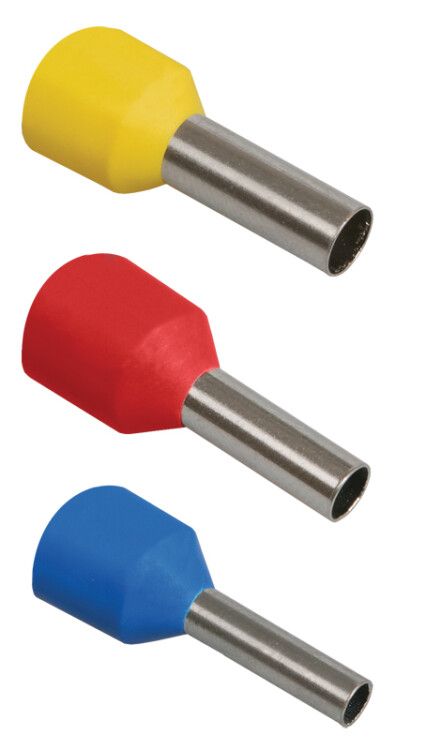

Наконечник кабельный НШвИ 50-20 зеленый Е5020 (100шт) - UGN10-050-15-20 IEK

Наконечник кабельный НШВИ 50-20 оливковый 50 мм2 с изолированным фланцем (100 шт) от IEK предназначен для надёжного соединения многожильных проводов с клеммами оборудования. Этот тип наконечника обеспечивает устойчивый контакт, защищает от повреждений и упрощает монтаж в распределительных щитах и промышленных системах.

Назначение и область применения

Наконечник кабельный НШВИ 50-20 оливковый 50 мм2 с изолированным фланцем (100 шт) используется для оконцевания многопроволочных гибких проводов сечением 50 мм2. Он позволяет безопасно и надёжно подключить провод к клеммам автоматических выключателей, клеммных блоков, рубильников, контакторов, розеток и другого электрооборудования. Применяется в силовых цепях промышленного оборудования, станках, конвейерах, щитах управления и распределительных устройствах.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Тип изделия: Наконечник с изолированным фланцем
• Материал корпуса: Медь, лужёная поверхность
• Материал изоляции: Поливинилхлорид (PVC)
• Цвет изоляции: Оливковый
• Диаметр внутренней втулки: 10,4 мм
• Диаметр внешний: 14,7 мм
• Длина втулки: 36,2 мм
• Форма фланца: Трубчатая
• Тип конструкции: Стандартная
• Срок службы: 5 лет

Совместимость и монтаж

Наконечник НШВИ 50-20 оливковый 50 мм2 совместим с клеммами, рассчитанными на проводники до 50 мм2. Для установки требуется опрессовка специальным инструментом - клещами с матрицей для сечения 50 мм2. Защищённый PVC-фланец предотвращает случайное касание токоведущих частей после монтажа. Установка выполняется в следующем порядке:

1. Зачистите конец провода на длину, равную глубине втулки (около 36 мм).
2. Вставьте зачищенный провод в втулку до упора.
3. Обожмите втулку клещами, соблюдая усилие, указанное производителем.
4. Убедитесь, что изоляция плотно прилегает к основанию клеммы - это исключает риск пробоя.

Не используйте обычные плоскогубцы - они не обеспечивают равномерной деформации и снижают надёжность соединения.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р 50030.5.5 и IEC 60947-1. Лужёная медная втулка препятствует окислению, сохраняет хорошую проводимость и увеличивает срок службы контакта. Изоляция из PVC устойчива к механическим воздействиям, не распространяет горение и работает в температурном диапазоне от –40C до +80C. Цвет оливковый - стандартизирован для обозначения нулевых или защитных проводников в некоторых схемах, но проверяйте соответствие проекту.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте.
• Лужёная медь обеспечивает долговечный контакт даже во влажной среде.
• Плотная посадка на провод минимизирует нагрев при нагрузке.
• Оливковый цвет упрощает визуальную идентификацию в сложных коммутационных схемах.
• Упаковка содержит 100 штук - удобна для крупных объектов и запасов на складе.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - только для многопроволочных гибких.
• Работает при температуре не выше +80C; при более высоких значениях возможна деформация PVC-изоляции.
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя изоляция IP67, сам наконечник не является герметичным устройством.
• Подходит только для клемм с внутренним диаметром, соответствующим 10,4–14,7 мм. Перегрузка по размеру вызывает плохой контакт.

Примеры использования

• Подключение входного кабеля 50 мм2 к главному автоматическому выключателю в распределительном щите.
• Соединение нулевой шины с кабелем питания станка в цехе.
• Монтаж защитного проводника PE в промышленной панели управления.
• Присоединение кабеля к контактору мощностью 25 А и выше.

Практические советы

• Перед опрессовкой убедитесь, что зачистка провода выполнена точно на нужную длину - слишком длинный провод выступает и может замкнуть на соседние элементы.
• Проверяйте размеры клеммы перед покупкой: диаметр втулки 10,4 мм требует точного соответствия зажима.
• Храните наконечники в сухом месте - длительное воздействие влаги может снизить качество лужения.
• Для массового монтажа используйте автоматические опрессовочные клещи - экономит время и гарантирует одинаковое качество всех соединений.
• Артикул ugn10-050-15-20 - это тот же самый наконечник, что и НШВИ 50-20 оливковый 50 мм2. Оба обозначения используются IEK в каталогах - сверьте при заказе.
