Шина медная твердая М1Т 10х120х4000 мм EKF PROxima | SM-10x120

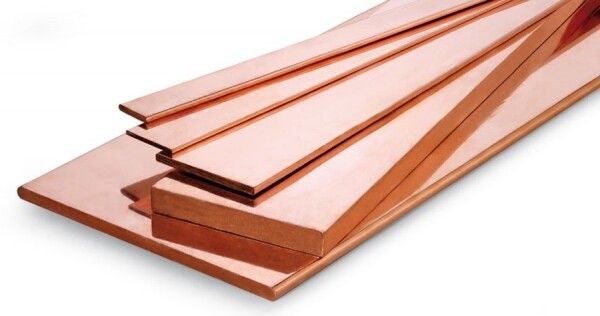

Шина М1Т 10х120х4000 мм медная от EKF - это жесткая медная шина серии PROxima, предназначенная для надежного распределения высоких токов в силовых щитах и шинных мостах. Продукт сочетает высокую проводимость меди с прочной конструкцией, что делает её оптимальным решением для промышленных объектов.

Назначение и область применения

Шина М1Т 10х120х4000 мм медная используется для передачи и распределения электроэнергии между автоматическими выключателями, предохранителями, контакторами и другими коммутационными устройствами. Подходит для сборки шинных мостов в распределительных щитах средней и большой мощности. Часто применяется в промышленных установках: на заводах, в насосных станциях, на трансформаторных подстанциях и в системах бесперебойного питания.

Технические характеристики

• Номинальный ток: 2650 А - способна безопасно проводить большие токи без перегрева;
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Размеры: 10 мм (толщина) × 120 мм (ширина) × 4000 мм (длина) - позволяет использовать в крупногабаритных щитах;
• Тип изделия: шина - жесткий проводник, не требует гибкости, рассчитана на фиксацию в креплениях;
• Гарантийный срок: 12 месяцев - соответствует стандартам качества EKF.

Совместимость и монтаж

Шина М1Т 10х120х4000 мм медная совместима с оборудованием, имеющим зажимы для прямоугольных медных шин шириной до 120 мм. Для монтажа используются болтовые соединения с плоскими контактами. Установка выполняется на изолирующие опоры или DIN-рейки с диэлектрическими кронштейнами. Крепежные отверстия расположены по всей длине - можно нарезать нужную длину или устанавливать с шагом, соответствующим положению аппаратов защиты. Обязательно соблюдать посадочные размеры: толщина 10 мм и ширина 120 мм должны точно соответствовать зажимам оборудования.

Безопасность и стандарты

Изделие изготовлено из чистой меди, не содержит легирующих элементов, снижающих проводимость. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-1 по допустимому нагреву и механической прочности. Хотя сама шина не имеет корпуса, она должна использоваться в защищенных щитах с классом IP20 и выше, чтобы исключить случайное прикосновение и попадание сторонних предметов.

Преимущества

• Высокая плотность тока благодаря чистой меди - меньше потерь, чем у алюминиевых аналогов;
• Устойчивость к окислению - медь сохраняет проводимость даже при длительной эксплуатации;
• Жесткая форма - не деформируется при монтаже, легко выравнивается;
• Поддерживается серийной линейкой PROxima - совместима с другим оборудованием EKF того же уровня;
• Длинная шина 4 метра - минимизирует количество стыков, повышает надежность цепи.

Ограничения применения

• Не предназначена для мобильных или вибрационных систем - жесткая конструкция не компенсирует механические нагрузки;
• Требует обязательной изоляции окружающих элементов - не имеет собственного корпуса, опасна при открытой установке;
• Не рекомендуется для помещений с повышенной коррозионной активностью (например, химические производства) без дополнительной защиты поверхности;
• Запрещено использовать в качестве гибкого кабеля - не рассчитана на частые изгибы.

Примеры использования

• Шинный мост в главном распределительном щите промышленного цеха, где требуется соединение нескольких автоматических выключателей на 1000–2000 А;
• Распределение тока от преобразователя частоты к нескольким двигателям;
• Объединение выходов UPS-системы с группой нагрузок в серверной;
• Сборка силовой цепи в щитах управления насосными станциями.

Практические советы

• Перед монтажом проверьте соответствие ширины шины (120 мм) и толщины (10 мм) зажимам аппаратов - не все модели подходят;
• При нарезке шины используйте специальный инструмент - резка ножницами или болгаркой может повредить структуру металла и вызвать перегрев;
• Чистите контактные поверхности перед затяжкой - оксидная пленка увеличивает переходное сопротивление;
• Фиксируйте шину с шагом не более 800 мм - это предотвращает прогиб под собственным весом и механическими усилиями;
• Артикул sm-10x120 - единственный в линейке EKF с такими размерами; другие шины серии PROxima имеют меньшую ширину или длину.
