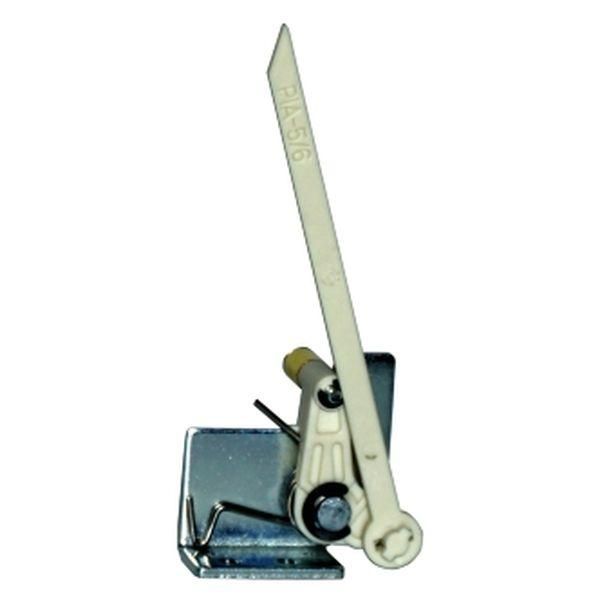

Защитное устройство PISD23-M8 NM8N-400/630 ТМ 3P CHINT 269765

Устройство защитное для выключателей втычного типа PISD23-M8, NM8N-400/630 ТМ 3P (R) от CHINT предназначено для механической блокировки выключателя в положении «выключено», предотвращая случайное включение. Это решение применяется в системах автоматизации, где важна безопасность персонала и соблюдение процедур энергоблокировки.

Назначение и область применения

Этот механизм используется совместно с выключателями серии NM8N для физического запирания контактов в отключенном состоянии. Он обеспечивает выполнение требований LOTO (Lock Out / Tag Out) на промышленных объектах - например, на станках, конвейерах, распределительных щитах. Устройство PISD23-M8, NM8N-400/630 ТМ 3P (R) устанавливается на выключатель и позволяет закрепить замок или бирку, чтобы исключить возможность включения до завершения работ.

Технические характеристики

• Тип компонента: Механическая блокировка
• Совместимо с: Выключателями NM8N-400/630 ТМ 3P
• Фиксация: Привязана к положению рычага выключателя - активируется при переводе в положение «OFF»
• Материал корпуса: Негорючий термопластик
• Рабочая температура: От -25C до +70C

Совместимость и монтаж

Устройство PISD23-M8, NM8N-400/630 ТМ 3P (R) устанавливается только на выключатели серии NM8N с номиналом 400–630 А и типом исполнения ТМ 3P. Крепление происходит через защелкивающиеся фиксаторы - без инструментов. После установки на выключатель, устройство плотно прилегает к корпусу и не требует дополнительной регулировки. Для работы необходимо, чтобы рычаг выключателя находился в крайнем нижнем положении («Выкл»).

Безопасность и стандарты

Соответствует требованиям IEC 60947-3 для аппаратов управления и коммутационных устройств. Конструкция соответствует принципам безопасности LOTO, рекомендованным OSHA и ГОСТ Р 12.3.047. Устройство не имеет электрических контактов - полностью пассивно и не влияет на работу цепи.

Преимущества

• Исключает риск включения оборудования во время обслуживания
• Не требует внешнего питания или сигнализации
• Простой монтаж - не нужен инструмент
• Устойчив к вибрациям и механическим воздействиям
• Поддерживает использование стандартных замков и бирок

Ограничения применения

• Не работает с другими сериями выключателей - даже аналогичными по току
• Не предназначен для использования в условиях постоянного погружения в жидкости
• Не подходит для автоматических систем - только ручная блокировка
• Запрещена установка на выключатели, находящиеся в положении «Вкл» - механизм заблокирован

Примеры использования

• Обслуживание станков ЧПУ - блокировка главного выключателя перед заменой инструмента
• Работы на конвейере - изоляция участка от сети при ремонте
• Щитовые помещения - обеспечение доступа только авторизованному персоналу
• Аварийные остановки - фиксация выключателя после аварии до проверки системы

Практические советы

• Перед установкой убедитесь, что выключатель NM8N-400/630 ТМ 3P находится в положении «Выкл». Иначе блокировщик не зафиксируется.
• Выбирайте замки с подходящим диаметром штока - обычно 6–8 мм. Устройство PISD23-M8 рассчитано на стандартные промышленные замки.
• Не используйте силу при установке - если элемент не встаёт легко, проверьте соответствие модели.
• Проверяйте целостность механизма ежемесячно - особенно в средах с высокой запылённостью.
• Храните запасные экземпляры PISD23-M8, NM8N-400/630 ТМ 3P (R) в местах быстрого доступа - они часто используются в плановых остановках.
