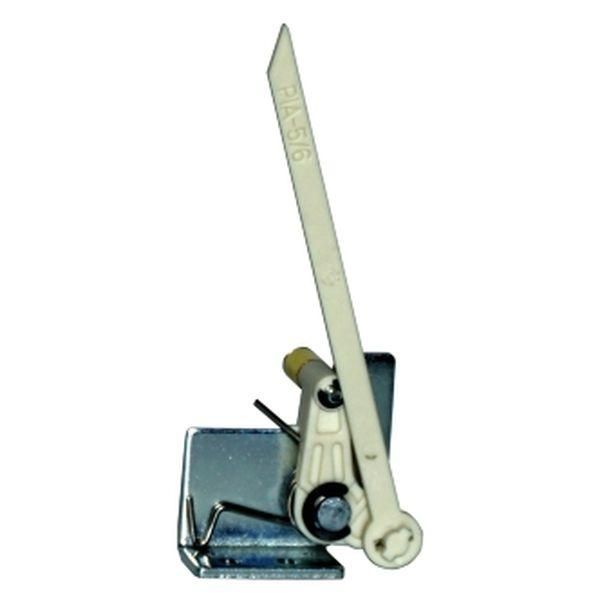

Устройство защитное для выключателей втычного типа PISD22-M8 NM8N-250 EN 3P (R) CHINT 269764

Устройство защитное для выключателей втычного типа PISD22-M8, NM8N-250 EN 3P (R) от CHINT предназначено для механической блокировки выключателя в положении «выключено», предотвращая случайное включение. Это решение применяется в системах управления оборудованием, где требуется безопасная изоляция цепи при обслуживании.

Назначение и область применения

Этот механизм используется совместно с выключателями серии NM8N-Aксессуары для физического запирания контактов в отключенном состоянии. Он обеспечивает контроль доступа к управлению питанием - например, на станках, конвейерах, распределительных щитах. Устройство PISD22-M8, NM8N-250 EN 3P (R) устанавливается на трёхполюсный выключатель и позволяет закрепить замок или бирку безопасности, чтобы исключить включение до завершения работ.

Технические характеристики

• Тип компонента: Механическая блокировка
• Совместимо с: Выключателями серии NM8N-250 EN 3P
• Фиксация: Блокирует рычаг выключателя в положении OFF
• Материал корпуса: Негорючий термопластик
• Рабочая температура: От -25C до +70C

Совместимость и монтаж

Устройство PISD22-M8, NM8N-250 EN 3P (R) устанавливается только на выключатели серии NM8N с номиналом 250 A и типом исполнения EN 3P. Крепление происходит через штатные крепёжные отверстия на лицевой панели выключателя - без дополнительных инструментов. После установки блокирующий элемент плотно захватывает рычаг переключателя, препятствуя его перемещению. Перед монтажом проверьте соответствие модели выключателя - устройство не подходит для других серий или однофазных модификаций.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-3 для аппаратов коммутационных низковольтных. Применение устройства повышает уровень безопасности в соответствии с нормами LOTO (Lock Out Tag Out) - рекомендовано для промышленной среды, где требуется минимизация риска энергообеспечения во время ремонта.

Преимущества

• Простая установка - не требует доработки выключателя
• Высокая надёжность механической фиксации - не зависит от питания
• Устойчив к вибрациям и перепадам температур
• Поддерживает применение плomb и замков - удобно для командной работы

Ограничения применения

• Не работает с однополюсными или четырёхполюсными версиями NM8N
• Не предназначен для автоматических выключателей или контакторов
• Не обеспечивает электрическую изоляцию - только механическую блокировку
• Не следует использовать в условиях постоянного воздействия воды или химически активных паров

Примеры использования

• Запирание питающего выключателя на станке CNC перед техобслуживанием
• Блокировка вводного автомата в распределительном щите при плановых работах
• Изоляция участка конвейера в многопользовательской зоне производства

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен
• Проверьте, что рычаг выключателя свободно движется - не должно быть механических помех
• Для длительного хранения храните изделие в сухом месте, избегая прямых солнечных лучей
• При использовании нескольких замков - используйте цветную маркировку для быстрого определения ответственного лица
• Артикул 269764 - единственный номер для заказа этого конкретного блокирующего устройства; другие варианты из серии NM8N не взаимозаменяемы
