Блокировочное уcтройство КМЭ до 32А EKF PROxima | ctr-s-01

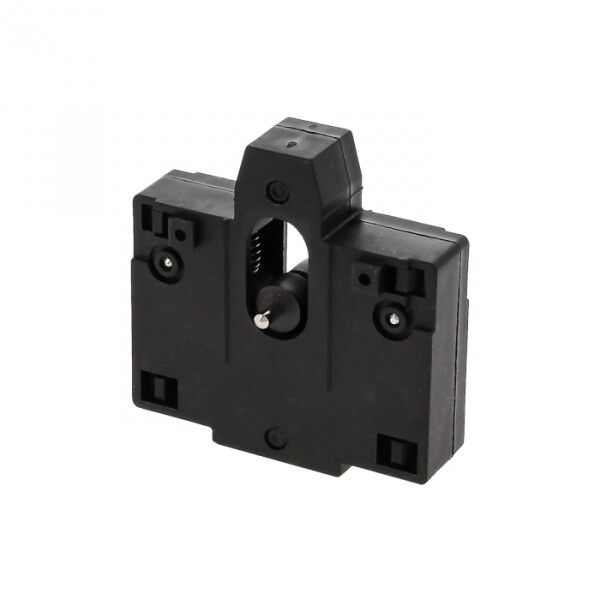

Устройство блокировочное для контакторов КМЭ до 32 А от бренда EKF в серии PROxima обеспечивает механическую блокировку двух контакторов, предотвращая их одновременное включение - например, в реверсивных схемах или системах автоматического ввода резерва (АВР). Артикул ctr-s-01 рассчитан на работу в промышленной среде с напряжением до 660 В и током до 32 А.

Назначение и область применения

Устройство блокировочное для контакторов КМЭ до 32 А применяется в цепях, где недопустимо одновременное включение двух контакторов. Это особенно важно в:

• реверсивных схем управления двигателями (например, для изменения направления вращения)
• системах АВР, когда один контактор работает, а второй находится в резерве
• любых установках, требующих безопасного переключения между источниками питания

Монтируется между двумя соседними контакторами КМЭ, фиксируясь на монтажной плате. Механическая блокировка исключает случайное включение обоих контакторов даже при отказе управляющей логики.

Технические характеристики

• Номинальный ток: 32 А - совместим с контактными группами контакторов КМЭ этого класса
• Напряжение: до 660 В - подходит для трёхфазных сетей промышленного типа
• Тип блокировки: механическая - физически препятствует перемещению рычагов контакторов
• Блокировка в положении «выключено»: да - предотвращает включение, пока другой контактор активен
• Частота: 50 Гц - оптимизировано для стандартной сети в России и странах СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Способ монтажа: на монтажную плату - крепится к основанию, на котором установлены контакторы
• Гарантийный срок: 84 месяца - подтверждает надёжность компонентов
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратам управления и коммутации

Совместимость и монтаж

Устройство блокировочное для контакторов КМЭ до 32 А совместимо только с контактными модулями серий КМЭ, которые имеют стандартный посадочный профиль. Установка выполняется следующим образом:

• Крепление происходит на монтажную плату между двумя смежными контакторами КМЭ
• Не требуется дополнительное питание - полностью механический принцип работы
• При сборке проверьте, чтобы штоки контакторов свободно входили в пазы блокировочного устройства
• Избегайте избыточного усилия при закручивании крепёжных элементов - это может деформировать механизм

Не поддерживается установка на контакторы других серий (например, KME, ABB, Schneider) - габариты и оси рычагов отличаются.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 50030.4.1-2002, который регламентирует требования к низковольтным аппаратах управления. Механическая блокировка повышает уровень безопасности, снижая риск короткого замыкания при параллельном включении контакторов. Однако, поскольку степень защиты IP20 не предусматривает герметичность, применение вне помещений или в условиях повышенной запылённости не рекомендовано.

Преимущества

• Полностью механическая работа - не зависит от электроники, не выходит из строя при скачках напряжения
• Высокая надёжность - гарантия 7 лет (84 месяца) подтверждает долговечность материалов
• Простота установки - не требует доработки схемы или программирования
• Совместимость с продукцией EKF PROxima - идеально сочетается с другими элементами этой серии

Ограничения применения

• Не используется в открытых щитах или на улице - IP20 не защищает от влаги и пыли
• Подходит только для контакторов КМЭ; несовместим с аналогами других производителей
• Не обеспечивает электрическую блокировку - для полной защиты необходимо использовать дополнительные контакты в цепи управления
• Не предназначен для частых операций переключения - постоянные нагрузки на механизмы могут вызвать износ

Примеры использования

• Управление двигателем насоса с возможностью реверса - один контактор для вперёд, второй - назад
• Автоматический ввод резерва в жилом комплексе - основной и резервный источник питания
• Цепи управления конвейерами с обратным ходом
• Щитовые распределительные устройства на заводах и складах с высокими требованиями к безопасности

Практические советы

• Перед установкой проверьте, что контакторы КМЭ находятся в одном уровне - перекос может затруднить работу блокировки
• Если система требует также электрическую блокировку - используйте нормально замкнутые контакты одного контактора в цепи катушки другого
• При обслуживании всегда отключайте питание - хотя блокировка механическая, ток через контакторы всё ещё может быть под напряжением
• Закупайте запасные блокировочные устройства заранее - они не являются расходниками, но при аварии замена необходима немедленно
• Для удобства монтажа используйте монтажную плату с предварительно просверленными отверстиями под КМЭ - так точнее соблюдается шаг между контактами
