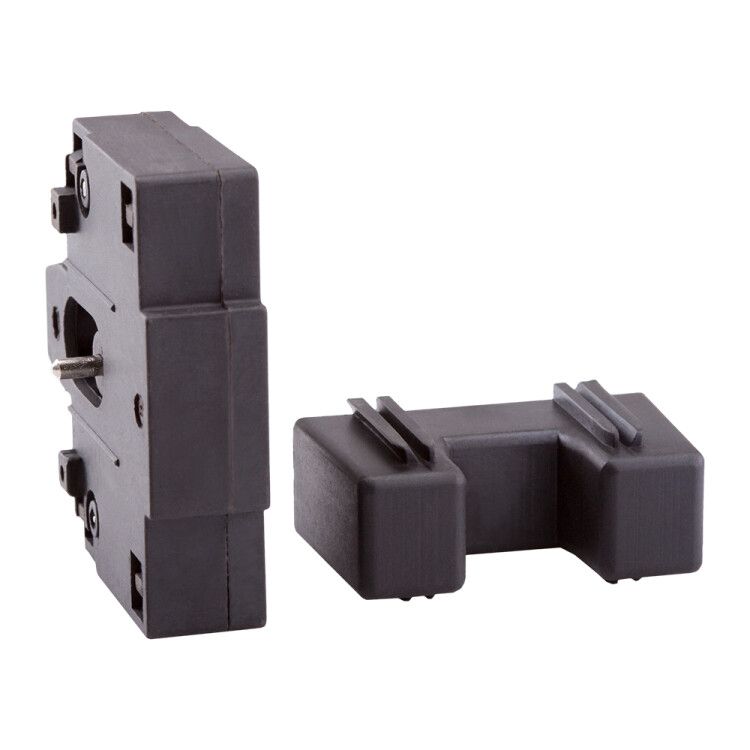

Комплект механизм блокировки ПМЛ-(10-32А)-УХЛ4 | 110660 КЭАЗ

Комплект механизм блокировки ПМЛ (10–32 А) УХЛ4 от КЭАЗ предназначен для предотвращения одновременного включения двух противоположных контакторов в реверсивных схемах управления электродвигателями. Артикул 110660 соответствует серии ПМЛ и используется там, где важна безопасность и надёжность переключений.

Назначение и область применения

Комплект механизм блокировки ПМЛ (10–32 А) УХЛ4 устанавливается между двумя электромагнитными контакторами серии ПМЛ для исключения возможности включения обоих контакторов одновременно. Это необходимо в реверсивных схемах - например, когда двигатель должен менять направление вращения. Без такой блокировки возможен короткий замыкание фаз, что приведёт к аварии.

Используется в системах управления грузоподъёмниками, лифтами, кранами, насосами, вентиляторами, тепловыми завесами, станками и устройствах АВР.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях высокого напряжения, включая трёхфазные системы;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Тип блокировки: механическая - физически препятствует включению второго контактора при активном первом;
• Запираемый: да - можно заблокировать в одном положении ключом для обслуживания или ремонта;
• Тип зажима: безвинтовой - быстрое и надёжное соединение проводов без инструмента;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Материал корпуса: пластик с классом воспламеняемости V0 - самозатухающий, не распространяет пламя;
• Цвет: чёрный - стандартный цвет для промышленного оборудования;
• Нормативный документ: ТУ3420-091-05758109-2016 - соответствие требованиям производства КЭАЗ.

Совместимость и монтаж

Комплект механизм блокировки ПМЛ (10–32 А) УХЛ4 совместим только с контакторами серии ПМЛ и РТЛ от КЭАЗ. Он крепится непосредственно между двумя соседними модулями контакторов на DIN-рейке или монтажной панели. Монтаж не требует дополнительных крепёжных элементов - блокировка фиксируется за счёт зацепления с корпусами контакторов. Подключение осуществляется через безвинтовые зажимы - достаточно вставить провод и закрыть рычаг.

Не совместим с контактными аппаратами других серий или производителей - даже если они имеют аналогичный ток.

Безопасность и стандарты

Комплект механизм блокировки ПМЛ (10–32 А) УХЛ4 выполнен из материала с классом горючести V0, что снижает риск возгорания при перегрузках. Механическая блокировка исключает человеческую ошибку при переключении - это основной элемент безопасности в реверсивных цепях. Соответствует внутреннему техническому условию ТУ3420-091-05758109-2016, принятому КЭАЗ.

Преимущества

• Механическая блокировка гарантирует физическую невозможность одновременного включения контакторов - выше надёжности, чем электронные решения;
• Безвинтовые зажимы ускоряют монтаж и минимизируют риск плохого контакта;
• Запираемая конструкция позволяет безопасно работать с оборудованием - можно заблокировать в отключенном состоянии;
• Высокая износостойкость благодаря серебряным напайкам на контактах - увеличивает срок службы;
• Подходит для установки как на DIN-рейку, так и на панель - гибкость в проектировании щитов.

Ограничения применения

Комплект механизм блокировки ПМЛ (10–32 А) УХЛ4 нельзя использовать вне серии ПМЛ/РТЛ - он не подойдёт для контакторов Schneider, ABB или других брендов. Также он не предназначен для работы во внешних условиях - IP20 не защищает от пыли и влаги, поэтому не устанавливается на улице или в сырых помещениях без дополнительной защиты. Напряжение выше 690 В недопустимо - это приведёт к пробою изоляции.

Примеры использования

• Лифт: один контактор - движение вверх, второй - вниз; блокировка prevents оба были включены одновременно;
• Кран: реверсивный привод поворота платформы - блокировка исключает опасное переключение;
• Насосная станция: переключение между основным и резервным насосом через АВР - блокировка предотвращает параллельное питание;
• Оборудование с частотным преобразователем: при использовании резервного пускателя вручную - блокировка защищает от короткого замыкания.

Практические советы

• Перед монтажом проверьте, чтобы контакторы ПМЛ имели одинаковый номинальный ток - блокировка рассчитана на 32 А, не больше;
• При установке на DIN-рейку убедитесь, что расстояние между контактами точно соответствует шагу механизма - иначе блокировка не защёлкнется;
• Для обслуживания используйте запираемую функцию: после отключения питания вставьте ключ - это обязательное правило по ТБ;
• Не используйте этот комплект в качестве самостоятельного коммутирующего аппарата - он лишь блокирует другие контакторы;
• Проверяйте целостность механических деталей перед каждым включением - особенно при работе в вибрационных средах (например, на кранах).
