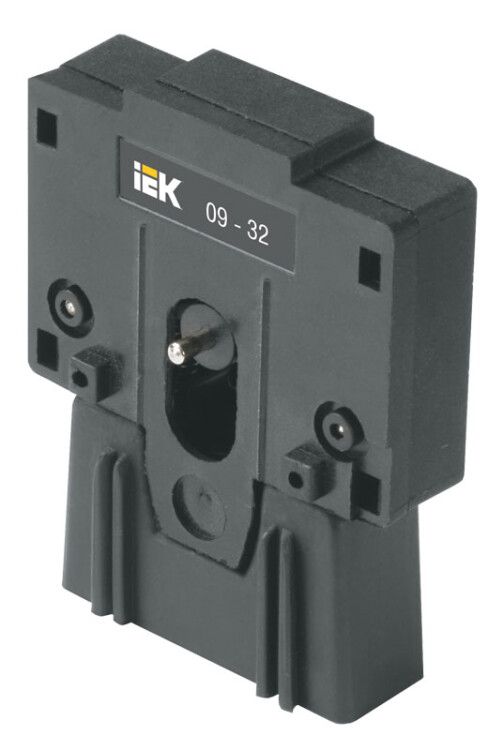

Механизм блокировки для реверсивной схемы КМИ (09А-32А) - KKM10D-MB IEK

Механизм блокировки для контакторов и пускателей (09А-32А) от IEK предназначен для физической блокировки контакторов серии КМИ и КТИ, предотвращая случайное включение при обслуживании. Артикул kkm10d-mb обеспечивает надёжную безопасность в системах автоматизации с током до 32 А.

Назначение и область применения

Механизм блокировки для контакторов и пускателей (09А-32А) используется для запирания контакторов в выключенном положении. Это необходимо при проведении техобслуживания, ремонта или при работе по режиму «блокировка энергии» (LOTO). Применяется исключительно совместно с контакторами серии КМИ и КТИ, где требуется механическая гарантия от включения.

Технические характеристики

• Номинальный ток: 9–32 А - соответствует классу контакторов КМИ и КТИ, для которых рассчитан механизм;
• Напряжение: 220 В - работает в сетях переменного и постоянного тока (AC/DC);
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги; подходит только для внутренней установки в щитах;
• Способ монтажа: непосредственное крепление - устанавливается напрямую на корпус контактора без дополнительных кронштейнов;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%;
• Соответствие стандарту: IEC 60947-4-1 - сертифицирован для применения в промышленных системах управления.

Совместимость и монтаж

Механизм блокировки для контакторов и пускателей (09А-32А) совместим только с контакторами серии КМИ и КТИ. Монтаж выполняется вручную: устройство плотно фиксируется на переднюю панель контактора, зацепляясь за специальные выступы. Для работы достаточно вынуть ключ из замка и повернуть рычаг - он механически блокирует кнопку «Стоп». Нет необходимости в подключении проводов - полностью пассивное устройство.

Безопасность и стандарты

Работает в соответствии с международным стандартом IEC 60947-4-1, который регламентирует требования к коммутационным аппаратам. IP20 обеспечивает базовую защиту от прикосновений, но не защищает от внешних факторов - применение вне закрытых шкафов недопустимо. Соответствует нормам безопасности LOTO (Lockout-Tagout) для промышленных объектов.

Преимущества

• Не требует питания - работает purely механически, что делает его надёжным даже при отключении электроэнергии;
• Простота установки - не нужен инструмент, монтаж занимает менее минуты;
• Визуальный контроль - наличие ключа в замке сразу показывает состояние блокировки;
• Совместимость с популярными моделями - идеально подходит для массово используемых контакторов КМИ и КТИ.

Ограничения применения

• Не применяется с другими сериями контакторов - несовместим с KTI, ABB, Schneider и аналогичными;
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях;
• Не предназначен для частого переключения - служит для длительной блокировки, а не для оперативного управления;
• Не имеет электрических выходов - не влияет на работу цепей управления, только препятствует включению.

Примеры использования

• Заблокированная остановка станка на плановое ТО - ключ остаётся у мастера до окончания работ;
• Блокировка пускателя насоса при ремонтных работах в трубопроводе;
• Фиксация контактора в цепи конвейера при изменении настроек автоматики;
• Обеспечение безопасности при проверке цепей в распределительных щитах.

Практические советы

• Перед установкой убедитесь, что ваш контактор - именно из серии КМИ или КТИ, идентификатор указан на боковой крышке;
• Выбирайте модель с двумя ключами - один для рабочего, второй - для ответственного лица;
• Не используйте механизм в местах с высокой вибрацией - возможно ослабление фиксации;
• Проверяйте целостность механизма после каждого демонтажа - износ защёлок снижает надёжность блокировки;
• Артикул kkm10d-mb - единственный подходящий вариант для контакторов с током 9–32 А. Более мощные модели требуют другого устройства.
