Устройство блокировочное КТЭ 185-225 (уп.1шт) EKF ctr-k-02

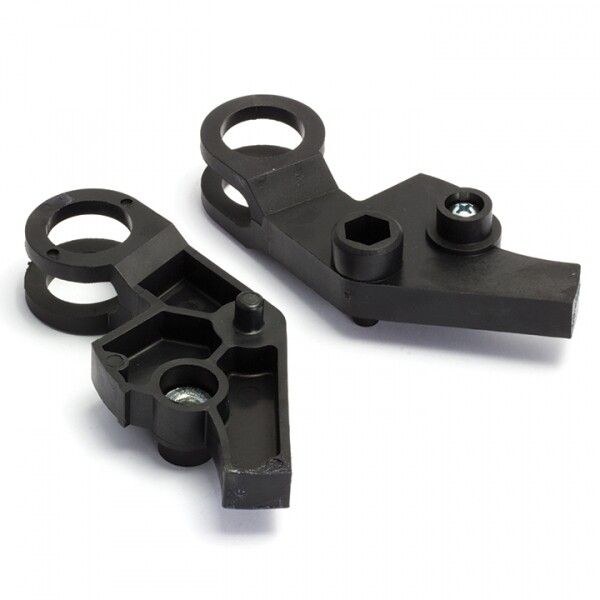

Устройство блокировочное КТЭ 185-225 от EKF серии PROxima - механический блокиратор, обеспечивающий взаимную блокировку двух контакторов КТЭ для предотвращения одновременного включения в реверсивных схемах. Применяется в системах управления двигателями, где важна безопасная смена направления вращения.

Назначение и область применения

Устройство блокировочное КТЭ 185-225 используется исключительно для создания механической блокировки между двумя контактными аппаратами типа КТЭ. Его задача - физически препятствовать одновременному замыканию главных цепей двух контакторов, что исключает короткое замыкание при переключении направления вращения электродвигателя. Подходит для установки на контакторы КТЭ с током до 225 А. Часто применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с реверсивным управлением.

Технические характеристики

• Тип устройства: Блокирующее устройство
• Максимальный ток контакторов: 185–225 А
• Степень защиты: IP20 - защищено от прикосновений к опасным частям и крупным частицам пыли, но не герметично
• Климатическое исполнение: УХЛ4 - предназначен для работы в помещениях с умеренным климатом, допускаются колебания температуры от −40 C до +40 C и повышенная влажность
• Способ монтажа: Крепление на винты через отверстия в корпусе контактора
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие нормативному документу: ГОСТ Р 50030.4.1-2002 - требования к низковольтным коммутационным аппаратам

Совместимость и монтаж

Устройство блокировочное КТЭ 185-225 совместимо только с контактными аппаратами серии КТЭ от EKF, имеющими соответствующие крепёжные отверстия. Монтируется на два соседних контактора одинакового типоразмера (185–225 А) с помощью винтов, входящих в комплект. Перед установкой необходимо проверить соответствие габаритов и расположения крепёжных отверстий на контакторах. Нельзя использовать с другими сериями контакторов (например, КМИ, ЛАЭС, ABB S200) - они имеют другую конструкцию крепления.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует требования к безопасности и надёжности низковольтных коммутационных устройств. Механическая блокировка обеспечивает отказоустойчивую защиту от ошибочных действий оператора или сбоев в электронной схеме управления. Однако из-за степени защиты IP20 устройство не предназначено для установки во влажных, запылённых или открытых зонах - требуется помещение с контролируемой средой.

Преимущества

• Обеспечивает гарантированную механическую блокировку - работает даже при выходе из строя электронного управления
• Не требует внешнего питания - полностью пассивное устройство
• Высокая долговечность: гарантия 7 лет указывает на прочную конструкцию
• Простота установки: не нужны дополнительные инструменты кроме отвёртки
• Совместимость с продукцией EKF серии PROxima - единая система компонентов

Ограничения применения

• Подходит только для контакторов КТЭ с током 185–225 А - несовместимо с меньшими или большими моделями
• Не работает с автоматическими выключателями, магнитными пускателями других брендов или серий
• IP20 не позволяет применять устройство вне закрытых щитов или в условиях высокой запылённости/влажности
• Не обеспечивает электрическую блокировку - только механическую; рекомендуется сочетать с программной блокировкой в ПЛК

Примеры использования

• Реверсивная схема управления двигателем воздушного компрессора
• Переключение направления движения конвейера на пищевом производстве
• Управление насосной станцией с возможностью изменения направления потока жидкости
• Системы подъёмника или поворотного стола с аварийным реверсом

Практические советы

• Перед монтажом убедитесь, что контакторы установлены рядом и точно выровнены - смещение более 1 мм может помешать работе блокиратора
• Затягивайте винты равномерно, чтобы не деформировать механизм блокировки
• Проверьте свободное перемещение рычагов после установки - они должны легко возвращаться в исходное положение
• Для длительной эксплуатации периодически осматривайте детали на предмет износа или окисления контактов
• Если проект предусматривает частые переключения, рассмотрите возможность параллельного использования электрической блокировки через вспомогательные контакты контакторов
