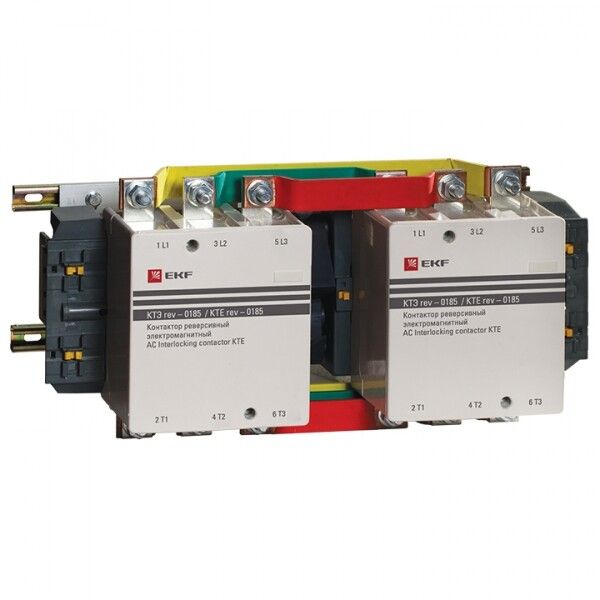

Контактор реверсивный КТЭ PROxima 185А 380В AC-3 EKF ctr-b-r-185-380

Контактор реверсивный КТЭ 185А 380В 2 нормально разомкнутых контакта от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство сочетает надёжность механической блокировки и высокую коммутационную способность, что делает его подходящим для промышленного оборудования.

Назначение и область применения

Контактор реверсивный КТЭ 185А 380В 2 нормально разомкнутых контакта используется для управления трёхфазными двигателями мощностью до 90 кВт. Его основная функция - обеспечить безопасное переключение направления вращения ротора за счёт исключения одновременного включения двух контакторов. Применяется в системах автоматизации: конвейерах, насосах, компрессорах, станках с ЧПУ, где требуется реверсивный режим работы.

Технические характеристики

• Номинальный ток: 185 А - позволяет управлять нагрузками до 90 кВт при напряжении 380 В
• Напряжение катушки управления: 380 В переменного тока (AC), частотой 50 Гц
• Количество силовых полюсов: 3 - управляет всеми фазами трёхфазной сети
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) - используются для сигнализации или блокировок
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает колебания температуры от -25 до +50 C
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную панель
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции

Совместимость и монтаж

Контактор реверсивный КТЭ 185А 380В 2 нормально разомкнутых контакта состоит из двух базовых контакторов, установленных на одной направляющей с механической взаимоблокировкой. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Подключение силовых цепей - через верхние и нижние винтовые клеммы; вспомогательные контакты доступны на боковой стороне. Для правильной работы необходимо соблюдать полярность подключения катушки управления - 380 В AC. Шины внутри устройства уже соединены согласно реверсивной схеме, внешнее подсоединение - только к клеммам входа/выхода.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.4.1-2002, который соответствует международному стандарту IEC 60947-4-1. Механическая блокировка предотвращает одновременное включение обоих контакторов, исключая короткое замыкание между фазами. Конструкция не содержит открытых токоведущих частей при установленном устройстве, однако IP20 не обеспечивает защиту от влаги - применение вне помещений запрещено.

Преимущества

• Механическая блокировка гарантирует безопасность при реверсе - исключает риск аварийного параллельного включения
• Высокая коммутационная способность (185 А) снижает риск сваривания контактов даже при частых пусках
• Надёжная конструкция с пружинным механизмом обеспечивает точное срабатывание при любых условиях
• Серия PROxima имеет подтверждённое качество - награждена медалью на выставке «Электро-2008»
• Длительная гарантия (7 лет) указывает на стабильность материалов и сборки

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не подходит для улицы или цехов с повышенной запылённостью
• Требует стационарной установки на монтажную плату - нельзя использовать как портативное или переносное оборудование
• Катушка управления работает только от 380 В AC - совместима только с сетями такого же напряжения, не поддерживает постоянный ток или другие уровни напряжения
• Не имеет встроенной тепловой защиты - для защиты двигателя необходим отдельный тепловое реле

Примеры использования

• Подъёмник грузового лифта - переключение направления движения кабины
• Циркулярная пила с реверсом - изменение вращения диска для смены направления реза
• Вентиляционная система с регулировкой потока воздуха - реверс вентилятора для продувки каналов
• Автоматизированная линия производства - перемещение транспортера вперёд и назад

Практические советы

• При монтаже проверьте соответствие сечения провода - для 185 А рекомендуются медные провода минимум 50–70 мм2
• Обязательно используйте отдельное тепловое реле для защиты двигателя - контакт сам по себе не реагирует на перегрев
• Проверяйте затяжку винтов после первых нескольких включений - термические расширения могут ослабить контакт
• Не применяйте в местах с частыми ударными нагрузками - вибрация может повредить механическую блокировку
• Для контроля состояния используйте вспомогательные НО контакты - можно подключить индикаторы включения каждого направления
