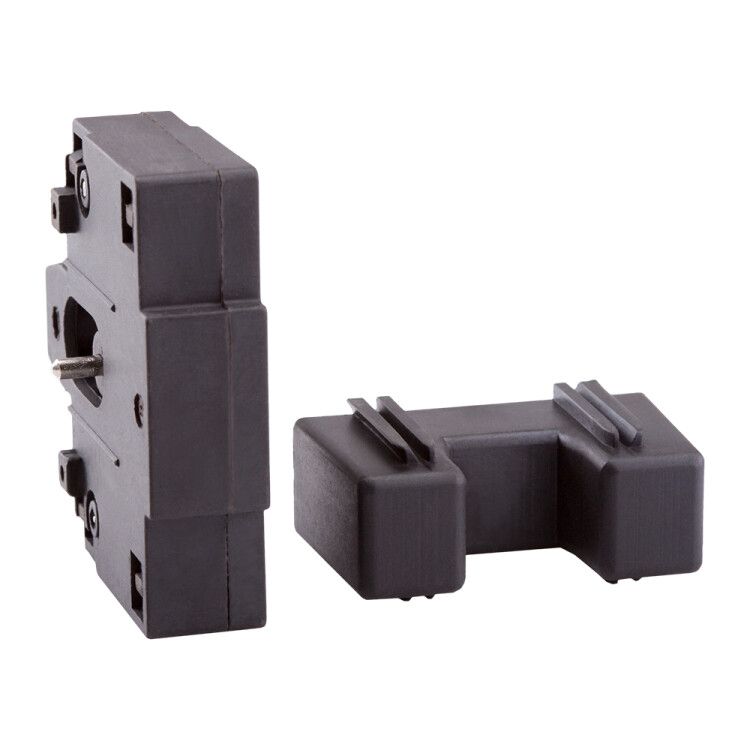

Комплект механизм блокировки ПМЛ (80–100 А) УХЛ4 от КЭАЗ предназначен для предотвращения одновременного включения двух противофазных контакторов в реверсивной схеме управления. Артикул 110662 совместим с контактными аппаратами серии ПМЛ и обеспечивает механическую безопасную блокировку на ток до 100 А.

Назначение и область применения

Комплект механизм блокировки ПМЛ (80–100 А) УХЛ4 используется исключительно для создания механической взаимоблокировки между двумя реверсивными контакторами. Он препятствует случайному одновременному замыканию цепей «вперёд» и «назад», что снижает риск короткого замыкания в сети переменного тока. Применяется в системах управления двигателями, где требуется изменение направления вращения - например, на конвейерах, лифтах, насосных станциях и металлорежущих станках.

Технические характеристики

• Номинальный ток: 100 А - выдерживает максимальный рабочий ток нагрузки без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях высокого напряжения до 690 В переменного тока;
• Тип компонента: Механическая блокировка - физическое запирание штоков контакторов, не требует внешнего питания;
• Тип зажима: Винтовой - надёжное соединение проводов через затяжку винтами;
• Род тока: Переменный (AC) - работает только с сетями переменного тока, несовместим с постоянным;
• Класс воспламеняемости: V0 - материал самозагасаемый, не распространяет пламя при возгорании;
• Материал корпуса: Пластик - устойчив к химическим воздействиям, легкий, изолирующий;
• Степень защиты: IP20 - защищён от предметов больше 12,5 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Цвет: Чёрный - стандартизированная окраска для промышленного оборудования;
• Форма: Прямоугольная - соответствует габаритам контакторов серии ПМЛ для плотной сборки.

Совместимость и монтаж

Комплект механизм блокировки ПМЛ (80–100 А) УХЛ4 совместим только с контактными аппаратами серии ПМЛ и ПМ12 от КЭАЗ. Для правильной работы необходимо использовать его в паре с аналогичными по типоразмеру контакторами этой же серии. Монтаж выполняется путём защёлкивания на DIN-рейку рядом с контакторами и последующего механического соединения с их рычагами активации. Нельзя применять с другими брендами или модификациями, даже если они имеют похожие габариты - точное соответствие формы и положения штоков обязательно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленном оборудовании. Класс воспламеняемости V0 гарантирует самоуглубление при нагреве, а степень защиты IP20 определяет использование только внутри электрических шкафов. Компонент не содержит опасных материалов и прошёл испытания на термическую стойкость согласно ГОСТ Р МЭК 60947-5-1.

Преимущества

• Не требует внешнего питания - работает purely механически, отказоустойчив при сбоях в контроллере;
• Высокая надёжность - исключает программные ошибки, которые возможны при электронной блокировке;
• Удобство обслуживания - легко проверить состояние блокировки визуально и при необходимости снять;
• Адаптирована под серию ПМЛ - идеальное сочетание по форме, расположению креплений и усилиям срабатывания.

Ограничения применения

• Подходит только для переменного тока - нельзя использовать в DC-системах;
• Защита IP20 не допускает установку во влажных, пыльных или открытых помещениях - обязательна герметизация шкафа;
• Не предназначена для автоматического управления - только ручная или полуавтоматическая схема с кнопками/переключателями;
• Не совместима с контактными аппаратами других серий (например, ПМА, ЛКЗ, ABB, Schneider);
• Максимальный ток 100 А - не следует применять для нагрузок выше этого значения, даже временно.

Примеры использования

• Реверсивный пуск электродвигателя конвейера в пищевой промышленности;
• Управление насосом с функцией обратного хода в системах водоочистки;
• Крановые механизмы с перемещением по горизонтали;
• Обрабатывающие центры с необходимостью изменения направления движения стола.

Практические советы

• Перед установкой проверьте, чтобы контакторы были одного типа и одной партии - различия в длинах штоков нарушают блокировку;
• При сборке используйте только оригинальные контакторы ПМЛ - сторонние детали могут иметь другие осевые зазоры;
• Не забудьте после монтажа протестировать блокировку вручную: попробуйте включить один контактор, затем второй - он не должен включиться;
• Для долговечности рекомендовано периодически смазывать движущие части специальной белой литиевой смазкой (не маслом!);
• Убедитесь, что место установки имеет доступ для осмотра - блокировка должна быть видна при плановой проверке.
