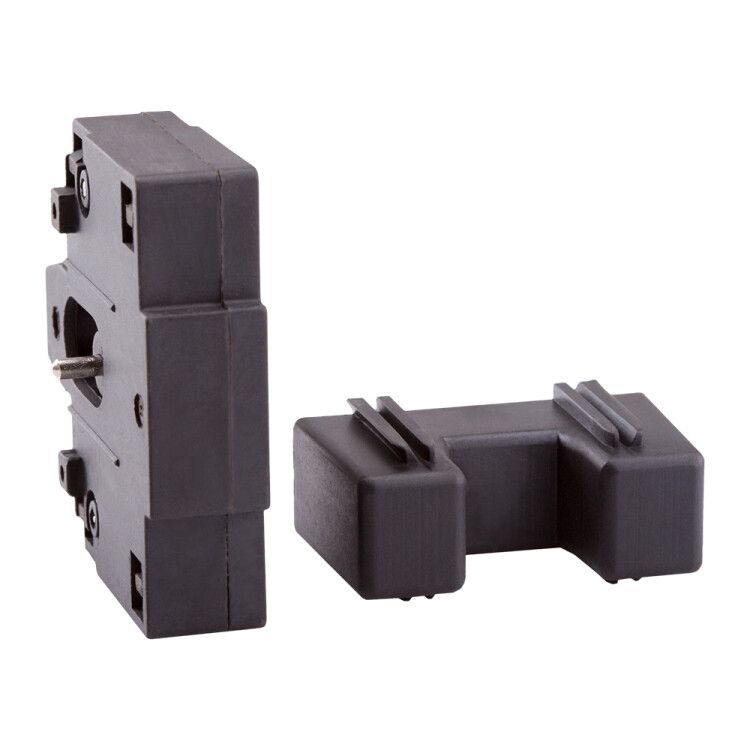

Комплект механизм блокировки ПМЛ-(40-63А)-УХЛ4 | 110661 КЭАЗ

Комплект механизм блокировки ПМЛ (40–63А) УХЛ4 от КэАЗ предназначен для механической блокировки реверсивных контакторов в целях предотвращения одновременного включения прямого и обратного направления. Артикул 110661 совместим с контактными аппаратами серии ПМЛ и обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Комплект mechanism блокировки ПМЛ используется исключительно для физического запирания двух реверсивных контакторов - чтобы один из них не мог включиться, пока другой находится во включенном состоянии. Это необходимо для безопасности в системах управления двигателями, где случайное одновременное включение прямого и обратного хода вызывает короткое замыкание.

Подходит для установки на контакторы и пускатели серии ПМЛ и ПМ12, выпускаемые КэАЗ. Применяется в промышленных автоматических линиях, на конвейерах, насосных станциях, лифтах и других устройствах с реверсивным управлением.

Технические характеристики

• Номинальный ток: 63 А - выдерживает максимальный рабочий ток до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на использование в сетях переменного тока до 690 В;
• Тип блокировки: механическая - работает за счёт физической связи между контактными элементами, без электроники и питания;
• Климатическое исполнение: УХЛ4 - устойчив к воздействию влаги, плесени, колебаниям температуры от −40C до +40C; подходит для помещений с невзрывоопасной средой;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - не предназначена для открытых площадок или сырых мест;
• Тип зажима: винтовой - провода закрепляются болтами, требует периодической проверки затяжки;
• Материал корпуса: пластик с классом воспламеняемости V0 - самозагасающий, не распространяет горение;
• Форма: прямоугольная - компактна, легко монтируется рядом с основным контактором;
• Цвет: черный - соответствует цветовой гамме всей серии ПМЛ.

Совместимость и монтаж

Комплект механизм блокировки ПМЛ (40–63А) УХЛ4 (артикул 110661) устанавливается **только** на контакторы и пускатели серии ПМЛ и ПМ12 от КэАЗ. Совместимость определяется формой и расположением крепёжных штырей на корпусе аппарата - не подходит для аналогов других производителей.

Монтаж выполняется после установки контактора: блокировка крепится сверху на специальные направляющие, затем фиксируется винтами. Нельзя использовать силовые провода большего сечения, чем указано в руководстве контактора - это повредит зажимы.

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями ТУ3420-091-05758109-2016. Материал корпуса имеет класс воспламеняемости V0 - соответствие требованиям UL94. Соответствует нормам электробезопасности для оборудования категории III по ГОСТ IEC 60947-4-1.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении сети;
• Высокая отказоустойчивость - нет электронных компонентов, которые могут выйти из строя;
• Простота обслуживания - можно осмотреть и проверить визуально;
• Цветовая и форма согласованы с оригинальными контактными аппаратами - эргономично и единообразно в щите.

Ограничения применения

• Не для условий с высокой запылённостью, брызгами воды или агрессивной средой - степень защиты IP20 недостаточна;
• Запрещено применять с контактными устройствами других брендов - несовместимые формы крепления;
• Работает только с контактами, имеющими механический интерфейс для блокировки - не подходит для моделей без таких креплений;
• Не рекомендовано для частых операций переключения - длительная работа в режиме постоянного переключения может привести к износу механических деталей.

Примеры использования

• Реверсивный пуск электродвигателя конвейера - предотвращает одновременный запуск вперёд и назад;
• Управление насосной группой с переключением между резервом и основным оборудованием;
• Автоматические системы перемещения платформ, лифтов, транспортеров с изменением направления движения;
• Щиты управления на заводах, в пищевой и химической промышленности, где важна безопасность персонала.

Практические советы

• Перед установкой убедитесь, что контактор ПМЛ установлен правильно - блокировка должна свободно входить в пазы без усилия;
• Проверьте затяжку винтов зажимов через 1–2 месяца после первого включения - возможен слабый контакт из-за первоначального “утягивания” проводов;
• Не используйте этот комплект как самостоятельный коммутирующий элемент - он лишь препятствует движению рычагов контактора;
• При необходимости замены - заказывайте оригинал от КэАЗ (артикул 110661): сторонние аналоги часто имеют отличия в форме и глубине зацепления.
