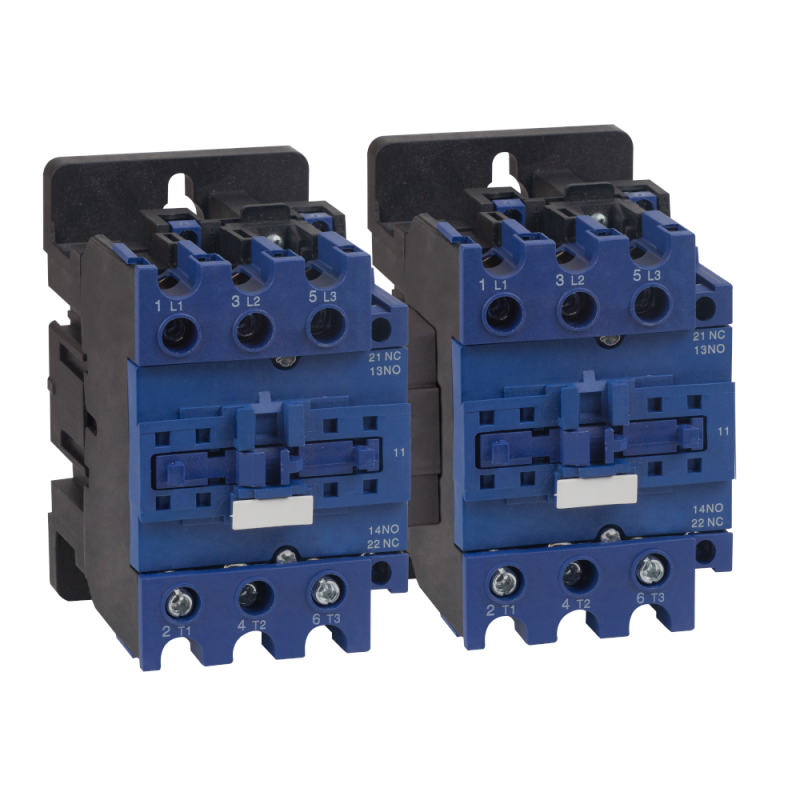

Контактор реверсивный ПМЛ-4500-63А-380AC-Б-УХЛ4 - 110643 КЭАЗ

Контактор ПМЛ-4500 УХЛ4 Б 63А катушка 380В AC от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей до 30 кВт. Он устанавливается на DIN-рейку, имеет реверсивную схему и работает в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛ4.

Назначение и область применения

Контактор ПМЛ-4500 УХЛ4 Б 63А катушка 380В AC используется для коммутации силовых цепей постоянного и переменного тока. Его основная задача - безопасно запускать, останавливать и переключать направление вращения электродвигателей. Подходит для систем автоматизации: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ. Применяется в промышленных щитах, на заводах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 380 В переменного тока (AC) - требует именно такого напряжения для срабатывания; нельзя использовать с 220 В или постоянным током;
• Количество главных контактов: 3 - управляет трёхфазными сетями;
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - используются для сигнализации, блокировок и схем самоблокировки;
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для надёжной работы;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• Способ монтажа: на DIN-рейку типа TS35 - легко фиксируется в распределительном шкафе;
• Максимальное сечение кабеля: 16 мм2 - позволяет подключить провода до указанного размера без переходников;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40C до +40C и высокой влажности;
• Степень защиты: IP00 - не защищён от попадания пыли и воды, требуется установка внутри закрытых корпусов;
• Исполнение: реверсивное - обеспечивает возможность изменения направления вращения двигателя через внешнюю схему управления;
• Подключение: винтовые зажимы - надёжное соединение, допускает многократное подключение и отключение;
• Нормативный документ: ТУ3426-044-05758109-2008 - соответствует требованиям производства КЭАЗ.

Совместимость и монтаж

Контактор ПМЛ-4500 УХЛ4 Б 63А катушка 380В AC совместим с любыми устройствами, использующими DIN-рейку. Для правильной сборки:

• Фиксируйте контакт на рейке до характерного щелчка - он должен плотно сесть без люфта;
• Затягивайте винты усилием 0,8–1,0 Нм - избыток крутящего момента повредит пластиковую часть;
• Не подключайте кабели больше 16 мм2 - они не войдут в зажимы;
• Для реверса применяйте два таких контактора в паре с механической и электрической блокировкой - предотвращает одновременное включение;
• Катушка 380 В AC требует точного соблюдения напряжения - отклонение более +-10 % снижает срок службы.

Безопасность и стандарты

Контактор ПМЛ-4500 УХЛ4 Б 63А катушка 380В AC изготовлен согласно ТУ3426-044-05758109-2008. Хотя степень защиты IP00 не предусматривает внешней защиты, изделие прошло проверку на термическую и электромагнитную устойчивость. Обязательно применять в защищённых шкафах с классом защиты не ниже IP54. Не рекомендовано использование во взрывоопасных средах.

Преимущества

• Высокая долговечность - контакты выполнены из серебросодержащих сплавов, что увеличивает срок службы при частых включениях;
• Удобство обслуживания - все элементы доступны без демонтажа всего устройства;
• Готовое решение для реверсивных схем - не нуждается в доработках;
• Совместимость с широким кругом аппаратов КЭАЗ - можно собирать унифицированные щиты;
• Цена выше аналогов с такими же параметрами, но качество и гарантия производителя обеспечивают меньшие затраты на ремонт.

Ограничения применения

• Не предназначено для работы вне закрытых шкафов - IP00 не защищает от пыли, брызг и влаги;
• Не подходит для однофазных двигателей - только для трёхфазных;
• Не следует использовать в местах с частыми ударными нагрузками или вибрациями свыше 0,5g - возможны отказы контактов;
• Катушка 380 В AC исключает питание от сети 220 В - необходимо точно выбирать источник управления;
• Не рекомендуется для частотного регулирования - при работе с преобразователями частоты возможны помехи и преждевременный выход из строя.

Примеры использования

• Автоматизация воздуходувки на пищевом предприятии - запуск/остановка по сигналу PLC;
• Переключение направления движения конвейера в логистическом комплексе - два контактора ПМЛ-4500 в связке с кнопочным пунктом;
• Управление циркулярной пилой на деревообрабатывающем участке - встроенные НЗ/НО контакты дают сигнал “двигатель включен” на пульт оператора;
• Система принудительной вентиляции в теплице - работа при минусовой температуре зимой благодаря исполнению УХЛ4.

Практические советы

• Выбирая между ПМЛ-4500 и другими моделями, сравнивайте не только ток, но и количество вспомогательных контактов - здесь есть один НЗ и один НО, чего хватает для базового реверса;
• Проверьте перед монтажом наличие напряжения 380 В на входе катушки - недостаточное напряжение вызывает гул и нагрев;
• При использовании в холодных помещениях - после длительного простоя первое включение лучше выполнять медленно, чтобы избежать слипания контактов;
• Обслуживание: каждые 6 месяцев осмотрите зажимы на окисление и подтяните винты - особенно важно при больших токах;
• Замена: если контактор часто срабатывает (>1000 раз/месяц), планируйте замену через 2–3 года даже при отсутствии видимых дефектов.
