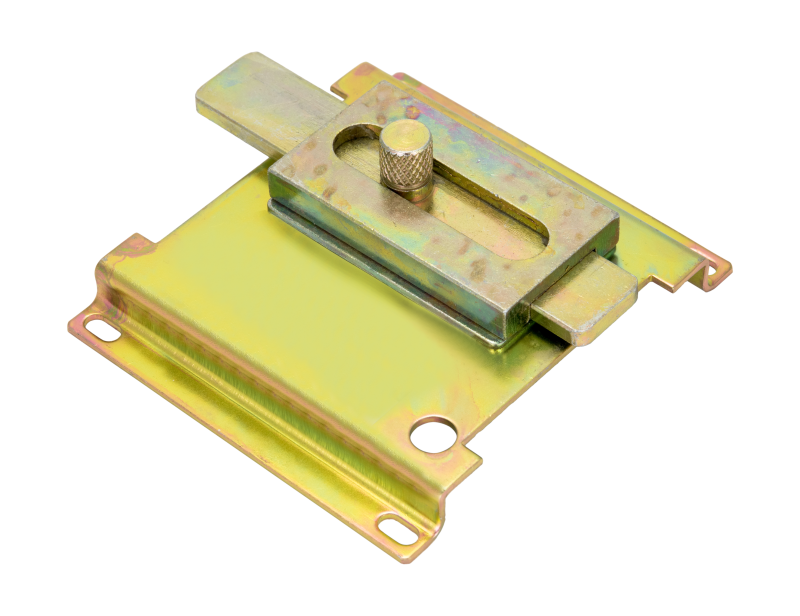

Механическая взаимная блокировка 2-х ВА-99М 630 3P EKF PROxima обеспечивает механическую блокировку двух автоматических выключателей ВА-99М 630 3P, исключающую одновременное включение - важно для систем с переключением питания между источниками.

Назначение и область применения

Этот аксессуар предназначен для механической блокировки пары автоматических выключателей ВА-99М 630 3P EKF PROxima. Он препятствует одновременному замыканию контактов обоих устройств, что необходимо в схемах с резервированием питания - например, при переключении между основным и резервным источником электроэнергии. Применяется в распределительных щитах промышленных объектов, на участках с требованием безопасности по ГОСТ 30854, в цепях с двойным питанием: насосных станциях, конвейерах, системах бесперебойного энергоснабжения.

Технические характеристики

• Тип: механическая взаимная блокировка
• Совместима с: автоматическими выключателями ВА-99М 630 3P (только модели с термомагнитным расцепителем)
• Количество блокируемых аппаратов: 2
• Габарит: соответствует размеру ВА-99М 630 (не совместим с другими габаритами из линейки)
• Установка: монтируется на лицевой стороне корпусов выключателей через специальные защелки
• Материал: прочный пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Механическая взаимная блокировка 2-х ВА-99М 630 3P EKF PROxima работает только с выключателями ВА-99М 630 3P, оснащенными термомагнитным расцепителем. Она несовместима с моделями ВА-99М с электронным расцепителем, а также с другим габаритом (например, 100 A, 160 A и т.д.).

Установка выполняется после монтажа выключателей в шкаф. Блокировка крепится поверх корпусов двух смежных ВА-99М 630 3P EKF PROxima - одинаково ориентированых. Защелки плотно фиксируются на боковых выступах корпусов. Перед установкой проверьте, чтобы рукоятки выключателей находились в положении «Выкл». После закрепления перемещение одной рукоятки в положение «Вкл» физически блокирует движение второй.

Преимущества

• Исключает человеческий фактор: невозможно случайно включить два автомата одновременно
• Не требует внешнего питания - полностью механическое решение
• Работает в условиях высокой вибрации, запыленности, температурных колебаний
• Замена и обслуживание не требуют демонтажа выключателей - блокировку можно снять и переустановить

Ограничения применения

• Поддерживается только для ВА-99М 630 3P с термомагнитным расцепителем - не работает с электронными расцепителями
• Не применяется для выключателей других номиналов (100A, 160A, 250A и т.д.) - даже если они из той же серии
• Не предназначена для использования в качестве единственного средства защиты от ошибочного включения - рекомендуется сочетать с сигнализацией и операционными процедурами
• Не подходит для установки в щитах с ограниченным межосевым расстоянием менее 100 мм

Примеры использования

• Переключение между сетью и дизель-генератором в больницах или серверных
• Резервирование питания на конвейерных линиях с двумя входами
• Системы управления насосными станциями с резервным насосом
• Щиты распределения на промышленных предприятиях с требованиями к последовательному включению

Практические советы

• Перед установкой убедитесь, что оба ВА-99М 630 3P EKF PROxima установлены на одном уровне и имеют одинаковый угол наклона - иначе блокировка не защелкнется
• Проверяйте свободный ход рукояток до монтажа блокировки - если одна рукоятка заедает, блокировка будет работать некорректно
• При сборке щита планируйте место под блокировку - она увеличивает ширину компонента на 20–25 мм
• Обозначьте на схеме, какой выключатель является основным, а какой - резервным, так как блокировка не определяет приоритет
• Не используйте блокировку в средах с постоянным воздействием масла или агрессивных химикатов - материал не рассчитан на такие условия
