Механическая взаимная блокировка 2-х ВА-99М 800 3P | mccb99m-800-mil-3p EKF

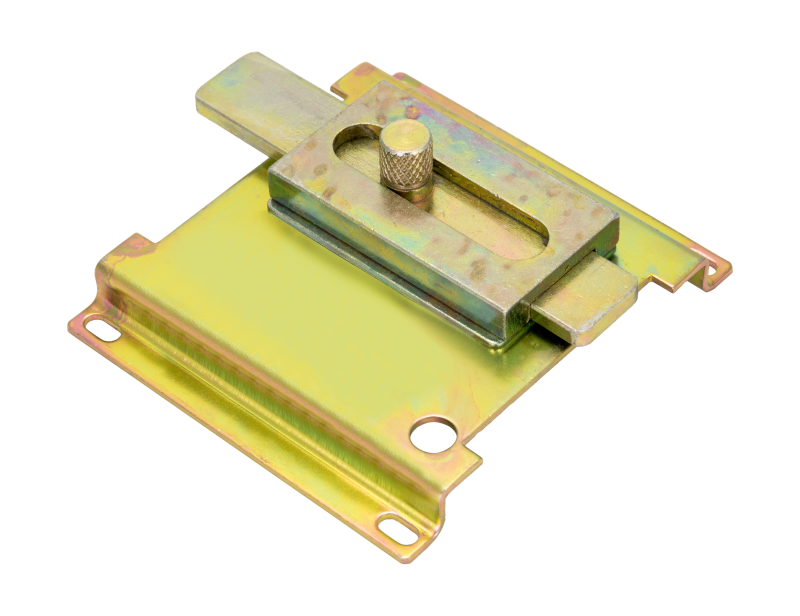

Механическая взаимная блокировка 2-х ВА-99М 800 3P EKF PROxima обеспечивает механическую блокировку двух автоматических выключателей ВА-99М 800 3P, исключающую одновременное включение. Это решение применяется там, где требуется запрет параллельного питания или переключение между источниками.

Назначение и область применения

Механическая взаимная блокировка 2-х ВА-99М 800 3P EKF PROxima предназначена для связки двух автоматических выключателей серии ВА-99М одного габарита. Она препятствует одновременному замыканию обоих аппаратов, что необходимо в системах с двумя источниками питания - например, основной и резервный питание, системы АВР, или когда один выключатель используется для работы, а второй - для обслуживания.

Подходит для объектов с высокими требованиями к безопасности: промышленные цеха, энергоустановки, трансформаторные подстанции, системы управления технологическими процессами.

Технические характеристики

• Тип: механическая взаимная блокировка
• Совместима с: автоматическими выключателями ВА-99М 800 3P (только модели с термомагнитным расцепителем)
• Габарит: соответствует габариту 800 A, 3 полюса
• Условия эксплуатации: внутренняя установка, нормальная среда, без воздействия агрессивных веществ
• Не совместима с выключателями ВА-99М с электронными расцепителями

Совместимость и монтаж

Механическая взаимная блокировка 2-х ВА-99М 800 3P EKF PROxima устанавливается на два рядом расположенных автомата ВА-99М 800 3P. Оба аппарата должны иметь одинаковый габарит и тип расцепления - только термомагнитный. Устройство крепится через специальные защелки на передней части рамы выключателей, не требует сверления или дополнительных крепежей.

Перед установкой:

• убедитесь, что автоматы находятся в положении “OFF”;
• расположите их точно друг напротив друга с зазором до 5 мм;
• не используйте блокировку с выключателями других серий или модификаций - даже если они имеют аналогичную маркировку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и прошло испытания на надежность механических соединений. Блокировка гарантирует физическое недоступность второго аппарата при включенном первом, снижает риск ошибочного включения и нарушения последовательности операций.

Преимущества

• Фиксирует состояние выключателей без внешнего питания - работает всегда, даже при отключении электроэнергии
• Не требует настроек, программирования или сервисного обслуживания
• Обеспечивает наглядную визуализацию состояния: при включении одного аппарата другой становится недоступен
• Запатентованная система крепления - легко устанавливается и демонтируется без инструментов

Ограничения применения

• Не для автоматов с электронными расцепителями - только для версий с термомагнитным расцеплением
• Не поддерживает блокировку более чем двух устройств
• Не предназначен для установки вне щитовой - не имеет защиты от пыли/влаги выше IP20
• Не рекомендуется использовать в условиях постоянной вибрации или ударных нагрузок - возможна деформация механизма

Примеры использования

• Автоматический переход между сетью и дизель-генератором: одна кнопка активирует основной источник, другая - резервный; блокировка prevents включение обоих сразу
• Работа на участках с изоляцией: один выключатель - для рабочего режима, второй - для ремонта; блокировка исключает случайное включение во время работ
• Цеховая линия с двойным питанием: чтобы избежать обратной подпитки, используют две точки коммутации, заблокированные друг от друга

Практические советы

• Проверьте номер габарита на корпусе выключателя - он должен совпадать с указанным на блокировке (800 A / 3P)
• При сборке шкафа располагайте ВА-99М 800 3P EKF PROxima на одной горизонтальной оси, соблюдая равномерный шаг между ними
• Не затягивайте болты крепления шкафа слишком сильно - это может вызвать перекос и нарушить работу блокировки
• При необходимости замены одного из выключателей - снимите блокировку прежде, чем начнете демонтаж
• Эта модель не является заменой электрической интерблокировки - она дополняет её, усиливая безопасность на уровне механики
