Выключатель автоматический воздушный 3P 800А 80кА стационарный, расцепитель М ВА-731 | 27007DEK DEKraft APC

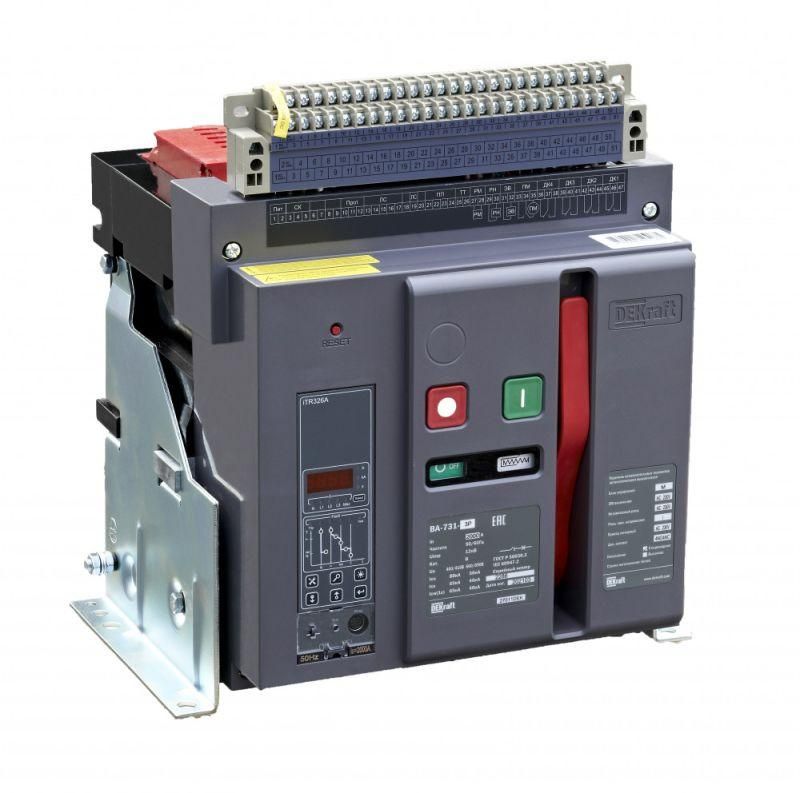

Автоматический воздушный выключатель ВА-731 от DEKRAFT предназначен для защиты силовых цепей до 800 А в распределительных устройствах высокой мощности. Этот стационарный аппарат обеспечивает надёжную коммутацию и защиту от КЗ и утечек тока на землю, особенно там, где требуется точная настройка и удалённое управление.

Назначение и область применения

Выключатель ВА-731 используется для защиты и коммутации трёхфазных сетей переменного тока с рабочим напряжением до 690 В. Применяется в крупных объектах: промышленных щитах, подстанциях, системах питания насосных станций, металлургических линий, конвейерных комплексов и других установках с высокими токами короткого замыкания.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 800 А
• Номинальная отключающая способность: 80 кА - способен безопасно отключить максимальный ток КЗ этого уровня
• Номинальное напряжение: 690 В AC
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по времени и току
• Защита от замыканий на землю: встроена - реагирует на утечки тока даже при малых значениях
• Регулировка срабатывания по КЗ: фиксированная - 1600 А (не настраивается пользователем)
• Конструктивное исполнение: стационарное - монтируется жестко в ящике или щите, не предназначено для перемещений
• Степень защиты IP: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: через монтажную плату - крепится болтами к металлической пластине внутри щита
• Количество вспомогательных контактов: 4 шт - два пары для контроля положения (вкл/откл) + один сигнальный контакт
• Привод: электрический - работает от сети 230 В переменного тока

Совместимость и монтаж

Установка требует наличия монтажной плиты с соответствующими отверстиями и креплениями. Все соединения - задние, горизонтальные; провода подводятся сзади аппарата. Для работы необходим источник 230 В переменного тока для питания моторного привода, электромагнита включения и независимого расцепителя. Уже в комплекте: моторный привод, три функциональных модуля (электромагнит, независимый расцепитель, сигнал), разделители полюсов и декоративная рамка передней панели. Подключение вспомогательных контактов выполняется согласно схеме в руководстве пользователя.

Безопасность и стандарты

Выключатель ВА-731 соответствует требованиям международных норм IEC 60947-2 для устройств низковольтного распределения. Электронный расцепитель гарантирует избирательность срабатывания, снижая риск ложных отключений. Наличие защиты от замыканий на землю повышает уровень безопасности персонала и оборудования в условиях повышенной влажности или старой изоляции.

Преимущества

• Высокая отключающая способность (80 кА) делает его подходящим для современных промышленных систем с большими нагрузками
• Электронный расцепитель даёт возможность более гибкой настройки защиты по сравнению с тепловыми аналогами
• Интегрированный моторный привод и все вспомогательные элементы исключают потребность в допоборудовании
• Функция защиты от замыканий на землю снижает вероятность возгораний и аварий
• Готовые вспомогательные контакты позволяют легко интегрировать выключатель в системы SCADA и АСУ ТП

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP40 недостаточна
• Не рассчитан на частые операции включения/выключения - предназначен для основной защиты, а не для частой коммутации
• Требуется постоянное питание 230 В для работы всех функций - при отключении электроэнергии невозможно выполнить дистанционное включение
• Нельзя использовать в качестве входного автомата в бытовых щитах - слишком большой ток и сложность обслуживания
• Регулировка тока срабатывания по КЗ невозможна - фиксированный порог 1600 А не адаптируется под другие условия

Примеры использования

• Главный ввод в промышленном цехе с мощностью 500–800 кВт
• Щит питания конвейера на заводе по производству стали
• Центральный распределительный пункт на ГПЭ
• Подсистема управления насосными станциями в водоканалах

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате - они должны совпадать с габаритами ВА-731
• Обязательно используйте разделители полюсов - они предотвращают пробой между фазами при больших токах
• Для диагностики состояния используйте четыре вспомогательных контакта: два для сигнализации положения, один - для внешнего опроса, четвёртый - запасной
• Проверяйте наличие напряжения 230 В на клеммах привода и расцепителей перед первым включением
• Не открывайте корпус при наличии напряжения - внутренние части находятся под опасным потенциалом
• При проектировании учтите свободное пространство вокруг аппарата - нужен доступ для осмотра и возможного ремонта
