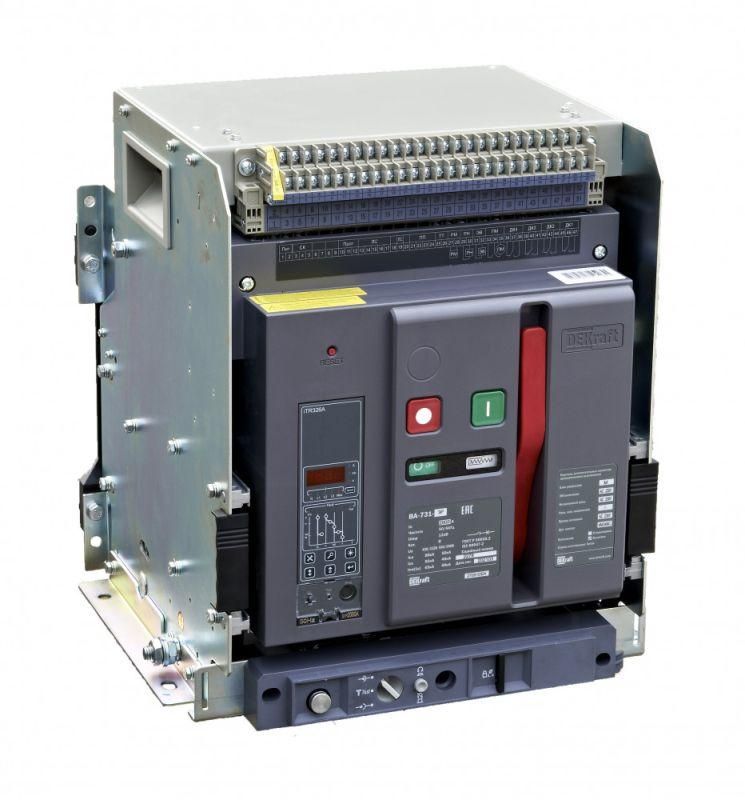

Автоматический выключатель воздушный выкатной 3P 630А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Благодаря выкатной конструкции и встроенному моторному приводу, он обеспечивает безопасную и быстрое обслуживание без необходимости отключения всей системы.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 630А 80кА расцепитель М ВА-731 используется для коммутации и защиты электроустановок с токами до 630 А. Применяется в промышленных щитах, подстанциях, на производствах с крупными двигателями, конвейерами, системами HVAC и других объектах, где требуется надёжная защита от перегрузок и КЗ. Выкатная форма позволяет легко извлекать аппарат для проверки или замены, не отключая питание остальной части сети.

Технические характеристики

• Номинальное напряжение: 690 В - подходит для трёхфазных сетей 400–690 В переменного тока
• Номинальный ток: 630 А - максимальный рабочий ток при нормальных условиях
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 80 кА - способен отключить сверхтоки до 80 тысяч ампер
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю, повышает безопасность
• Диапазон настройки защиты от перегрузки: 252 А - можно установить порог срабатывания от 252 А (до 630 А)
• Диапазон регулировки защиты от КЗ: 1260 А - порог срабатывания при коротком замыкании до 1260 А
• Степень защиты: IP40 - защита от твердых предметов >1 мм, но не от воды; требует установки в закрытые щиты
• Защита от минимального напряжения: да - отключается при падении напряжения ниже установленного уровня
• Тип подключения: на шину - соединение через медные шины, исключает проводные подключения
• Количество переключающих контактов: 4 - используются для сигналов состояния (вкл/откл, положение в корзине)
• Вид привода: электрический - управление через кнопки и внешние команды
• Моторный привод: встроенный - автоматическое включение/отключение при получении сигнала
• Способ монтажа: монтажная плата - крепится к раме или платформе внутри ячейки
• Тип элемента управления: кнопка нажимная - ручное управление доступно на лицевой панели

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 630А 80кА расцепитель М ВА-731 совместим с типовыми выкатными ячейками среднего напряжения и распределительными устройствами 0,4–1,14 кВ. Устанавливается на монтажную плиту с жесткими направляющими. Подключение осуществляется только через задние горизонтальные шины - не допускаются боковые или нижние подводы. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Все эти элементы уже включены в базовую комплектацию.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 для воздушных выключателей. Встроенная защита от замыканий на землю и функция отключения при низком напряжении обеспечивают соответствие нормам безопасности на промышленных объектах. IP40 не предполагает защиту от влаги - использование вне герметичных щитов запрещено. Наличие механической блокировки и сигнальных контактов позволяет интегрировать аппарат в системы АСУ ТП и SCADA.

Преимущества

• Выкатная конструкция - возможность сервисного обслуживания без демонтажа шин
• Электронный расцепитель - гибкая настройка, точность, самодиагностика, запись событий
• Встроенные исполнительные элементы - моторный привод, независимый расцепитель и электромагнит включения снижают затраты на доработку
• Четыре сигнальных контакта - позволяют контролировать состояние аппарата в системе автоматизации
• Разделители полюсов - предотвращают дуговое пробивание между фазами
• Готовая комплектация - не требует докупки основных модулей управления

Ограничения применения

• Не предназначена для установки в открытых помещениях - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В AC для работы моторного привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение
• Подключение только на шину - нельзя использовать с кабельным подключением
• Максимальный ток 630 А - не подходит для нагрузок выше этого значения
• Не имеет встроенной защиты от перенапряжений - необходимо применять дополнительные ограничители

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими тяжёлыми станками
• Щит питания конвейерной линии на пищевом производстве
• Резервный выключатель в системе бесперебойного энергоснабжения (АВР)
• Коммуникационный пункт с высокой плотностью оборудования и требованием к удалённому управлению

Практические советы

• Перед монтажом проверьте посадочные размеры и глубину ячейки - выкатной механизм требует свободного хода минимум 800 мм
• Обязательно подключите питание 230 В AC к клеммам моторного привода и расцепителей - без него автомат не будет работать дистанционно
• Настройте пороги расцепления согласно нагрузкам вашего оборудования - не используйте заводские значения по умолчанию
• Используйте сигнальные контакты для интеграции в PLC - они точно указывают положение аппарата (включен/выключен/в корзине/извлечён)
• При плановом обслуживании всегда отключайте питание управления, даже если аппарат выкатан - риск случайного включения остаётся
• Для условий повышенной влажности или пыли применяйте дополнительные кожухи или помещайте ВА-731 в герметичные шкафы
