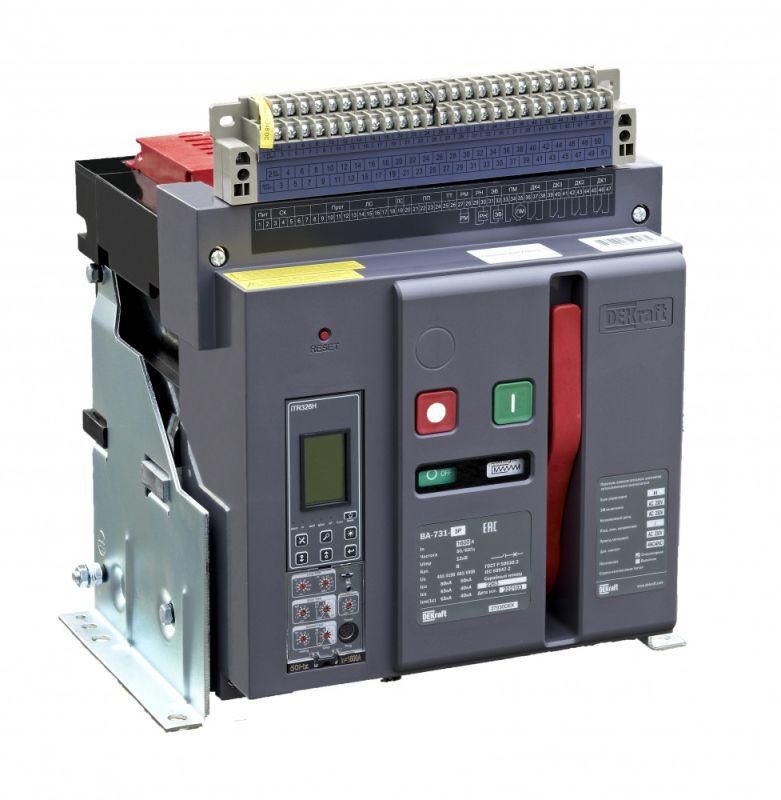

Выключатель автоматический воздушный 3P 630А 80кА стационарный, расцепитель Н ВА-731 | 27026DEK DEKraft APC

Автоматический выключатель воздушный стационарный 3P 630А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Благодаря встроенному электронному расцепителю и моторному приводу, он обеспечивает точную настройку защиты и удалённое управление - идеально для промышленных объектов с требованиями к диспетчеризации.

Назначение и область применения

Автоматический выключатель воздушный стационарный 3P 630А 80кА расцепитель Н ВА-731 используется для коммутации и защиты электроустановок с большими токами короткого замыкания. Применяется в главных вводах, секционных соединениях, питании крупных двигателей, трансформаторов и других ответственных узлах промышленной энергетики. Подходит для систем с напряжением до 690 В переменного тока, где требуется надёжная защита от перегрузок, КЗ и замыканий на землю.

Технические характеристики

• Номинальный ток: 630 А
• Число полюсов: 3
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: Электронный, с возможностью настройки
• Защита от замыканий на землю: Встроенная, с регулируемым порогом
• Диапазон настройки защиты от перегрузки: 252 А (низший предел, соответствует 0,4·I_n)
• Диапазон регулировки защиты от КЗ: 1260 А (2·I_n, максимальный порог)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: На монтажную плату (фиксация болтами через фланец)
• Тип подключения: Шинный (заднее горизонтальное присоединение)
• Управление: Кнопка нажимная + электрический привод
• Моторный привод: Встроенный, 230 В перем. тока
• Переключающие контакты: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал тревоги)
• Работа при снижении напряжения: Защита от минимального напряжения активна
• Исполнение: Стационарное - не предназначено для выдвижения из ячейки

Совместимость и монтаж

Выключатель ВА-731 совместим с шинными системами стандарта IEC 60947-2. Монтаж выполняется на металлическую плиту с помощью четырёх крепёжных отверстий. Для правильного подключения необходимо соблюдать порядок фаз и использовать медные шины сечением не менее 120 мм2. Учитывайте габариты аппарата - установка требует свободного доступа с тыльной стороны для подсоединения шин. Все внешние провода должны быть закреплены в соответствии с моментом затяжки, указанным в руководстве. Комплектация позволяет легко интегрировать устройство в системы АСУ ТП благодаря наличию 4-х контактов состояния и встроенного модуля связи.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в условиях промышленных помещений класса IP40. Отдельные функции (защита от мин. напряжения, земляное КЗ) реализованы в рамках внутренних алгоритмов электронного расцепителя. Обеспечение безопасности достигается за счёт механической блокировки при открытых крышках и обязательном использовании разделителей полюсов при обслуживании.

Преимущества

• Электронный расцепитель даёт возможность точно настраивать время и ток срабатывания - повышает селективность защиты
• Встроенная защита от замыканий на землю исключает необходимость в дополнительных реле
• Моторный привод и кнопочное управление обеспечивают дистанционное включение/выключение даже в труднодоступных местах
• 4 переключающих контакта позволяют интегрировать аппарат в SCADA-системы без внешнего оборудования
• Шинное подключение ускоряет сборку щита и снижает риск плохих контактов
• Функция защиты от минимального напряжения предотвращает самопроизвольный запуск оборудования после восстановления питания

Ограничения применения

• Не допускается использование во взрывоопасных средах - степень защиты IP40 недостаточна
• Не рассчитан на частые операции включения/отключения - рекомендован для основной защиты, а не для частого ручного управления
• Требуется постоянное наличие напряжения 230 В для работы моторного привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение
• Стационарная конструкция не предусматривает выдвижения - невозможна замена без демонтажа всей группы
• Не поддерживает протоколы Modbus или Profibus - интерфейсы передачи данных ограничены дискретными контактами

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха
• Щит питания насосной станции с контролируемым аварийным отключением
• Обвязка трансформатора 630–1000 кВА с защитой от перегрузки и КЗ
• Система бесперебойного питания (UPS) с дублированием и диспетчеризацией
• Централизованное управление несколькими двигателями на конвейере с учётом времени срабатывания

Практические советы

• Проверьте соответствие сечения шин и момента затяжки - некорректное подключение вызывает нагрев и выход из строя
• Настройте пороги расцепителя согласно реальной нагрузке; используйте коэффициент 0,8–0,9 от рабочего тока для защиты от перегрузки
• При проектировании щита место для тепловыделения - воздух вокруг аппарата должен циркулировать
• Для удобства диагностики подключите все 4 контакта состояния к PLC - это позволит отслеживать режим работы в реальном времени
• Не забудьте проверить работоспособность независимого расцепителя и электромагнита включения перед первым пуском
• При длительном хранении - сохраняйте изделие в сухом месте, температурой от –25C до +40C
