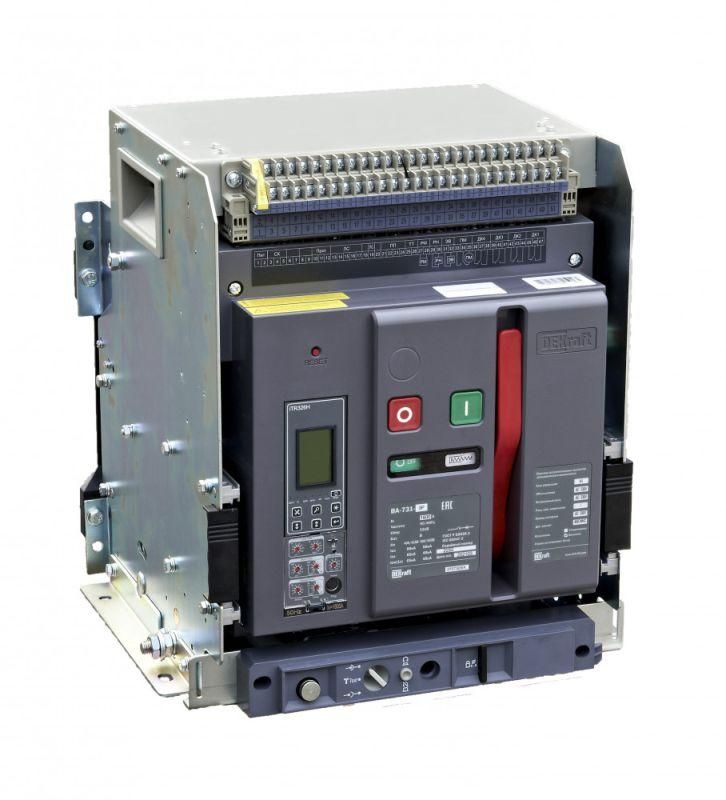

Выключатель автоматический воздушный 3P 630А 80кА выкатной, расцепитель Н ВА-731 | 27069DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 630А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных сетях до 690 В.

Назначение и область применения

Автоматический выключатель ВА-731 используется для защиты силовых цепей в распределительных щитах среднего и крупного масштаба. Подходит для установки в промышленных объектах: заводские линии, насосные станции, системы вентиляции, энергообъекты, где требуется высокая отключающая способность и возможность удаленного контроля. Применяется там, где важны безопасность, управляемость и минимизация простоев.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки параметров
• Диапазон регулировки срабатывания по току короткого замыкания: 1260 А
• Конструктивное исполнение: выкатное — позволяет извлекать аппарат из корпуса без демонтажа проводов
• Степень защиты IP: IP40 — защита от предметов более 1 мм, но не от воды
• Способ монтажа: монтажная плата — устанавливается в сборку с фиксацией на направляющих
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал положения, дополнительный контакт)
• Защита от замыканий на землю: встроена
• Привод: электрический, с моторным приводом 230 В переменного тока

Совместимость и монтаж

ВА-731 рассчитан на установку в ячейки с соответствующими габаритами и механическими направляющими для выкатных устройств. Монтаж выполняется на монтажную плату — важно соблюдать жесткую фиксацию и правильное расположение клемм. Присоединения — задние горизонтальные, что требует подготовки кабельных каналов сзади. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Каждый контакт имеет маркировку — проверьте соответствие схеме управления перед подключением.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для воздушных выключателей. Электронный расцепитель обеспечивает селективную защиту, снижает риск ложных срабатываний. Встроенная защита от замыканий на землю повышает безопасность при аварийных режимах. IP40 предотвращает доступ посторонних предметов, но не защищает от влаги — не применяйте во влажных помещениях без дополнительной оболочки.

Преимущества

• Выкатная конструкция позволяет обслуживать и менять выключатель без отключения всей системы — экономит время на плановые работы.
• Электронный расцепитель с настраиваемыми параметрами обеспечивает точную адаптацию под конкретную нагрузку.
• Встроенные 4 вспомогательных контакта обеспечивают полноценную интеграцию в систему АСУ ТП и SCADA.
• Наличие независимого расцепителя и моторного привода позволяет реализовать дистанционное управление и автоматические сценарии.
• Работа с блоком управления типа H даёт доступ к данным о токе, времени срабатывания и состоянии аппарата через внешнюю систему.

Ограничения применения

• Не предназначены для установки вне закрытых щитов — степень защиты IP40 исключает использование в условиях повышенной влажности, пыли или агрессивной среды.
• Требуется постоянное питание 230 В переменного тока для функционирования привода и расцепителей — при отключении электроэнергии дистанционное управление становится невозможным.
• Номинальный ток 630 А и отключающая способность 80 кА делают его слишком мощным для бытовых и малых коммерческих применений — оптимален только для промышленных сетей.
• Заднее присоединение требует свободного пространства за щитом — не подходит для компактных решений.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками.
• Щит питания конвейерной линии с частотниками и двигателями до 500 кВт.
• Центральный выключатель в системе бесперебойного питания (UPS) промышленного уровня.
• Распределительный пункт на тепловой электростанции с контролем через SCADA-систему.

Практические советы

• Перед монтажом проверьте совпадение посадочного размера с корзиной — выкатной механизм требует точного соответствия.
• Подключение вспомогательных контактов выполните после основных — используйте цветовую маркировку для избежания путаницы.
• Настройку электронного расцепителя проводите только при отключенном питании и с использованием программного интерфейса, указанного в документации DEKraft.
• Регулярно проверяйте состояние контактов и механизма выкатывания — смазка движущихся элементов рекомендована каждые 2 года.
• Для систем с несколькими ВА-731 убедитесь, что выбрана селективная координация — чтобы сработала только нужная защита, а не вся система.
