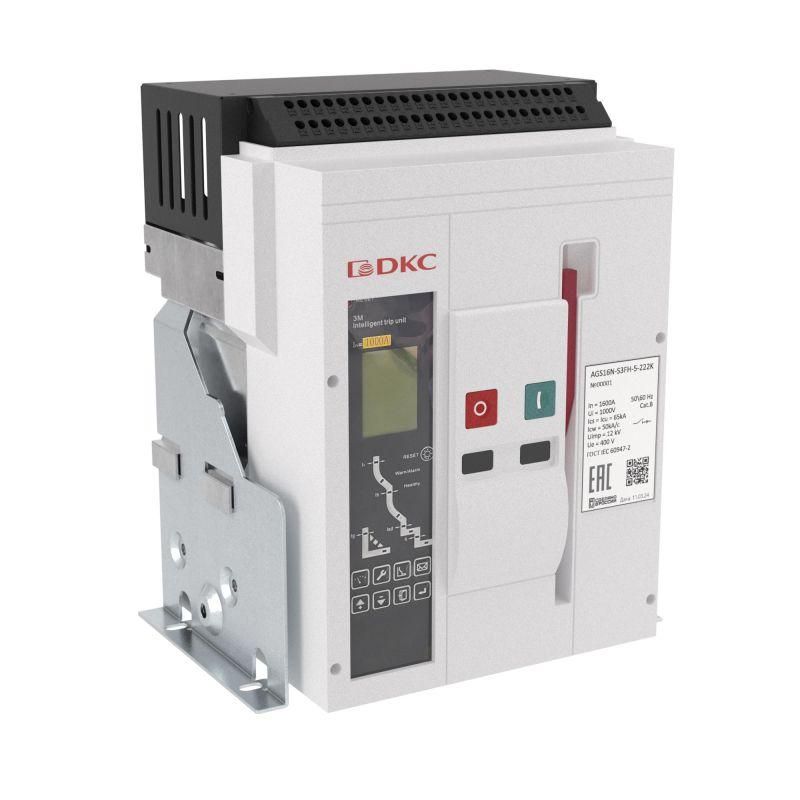

Выключатель автоматический воздушный AGS06N 3Р 630А 65кА расцепитель 3M фиксированный управление 220В AC горизонт. подключение YON AGS06N-S3FH-5-222K ДКС

Автоматический выключатель воздушный AGS06N - это стационарное устройство серии YON MAX AGS от DKC, предназначенное для защиты и коммутации трёхфазных цепей до 630 А. Выключатель обеспечивает надёжную работу в промышленных системах с высокими токами КЗ, имеет встроенные функции защиты и управление через 220 В переменного тока.

Назначение и область применения

Автоматический выключатель воздушный AGS06N используется для защиты электрических цепей от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, крупные силовые пункты. Устройство рассчитано на частые операции включения/отключения и работает в сетях с напряжением до 415 В.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 65 кА
• Номинальное напряжение: 380–415 В
• Тип расцепителя: Электронный 3M - позволяет точно настраивать пороги защиты
• Диапазон настройки защиты от перегрузки: 252–630 А
• Диапазон регулировки защиты от КЗ: 630–50 000 А
• Защита от замыканий на землю: Встроенная, с возможностью настройки чувствительности
• Тип привода: Моторный, встроенный - обеспечивает дистанционное управление
• Способ монтажа: Вертикальный
• Тип подключения: На шину - для быстрого соединения с сборными шинами
• Тип дополнительного расцепителя: Независимый - позволяет удалённо отключить выключатель
• Управление: Кнопка нажимная + 220 В AC - совместима с PLC и пультами управления
• Степень защиты IP20 - защищает от доступа пальцев и твердых предметов, но не от воды и пыли
• Количество переключающих контактов: 4 - для сигнализации состояния (закрыт/открыт)

Совместимость и монтаж

AGS06N устанавливается исключительно вертикально. Подключение осуществляется через шины - не требует проводов, что снижает время монтажа и повышает надёжность соединений. Для работы необходима внешняя цепь управления 220 В AC. Устройство не предназначено для горизонтального монтажа, хотя в описании указано “горизонтальное подключение” - это означает тип подсоединения к шине, а не ориентацию корпуса. При установке соблюдайте минимальные зазоры вокруг аппарата для теплоотвода. Не допускается использование в условиях повышенной влажности или запылённости из-за IP20.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Встроенная защита от замыканий на землю соответствует нормам безопасности для промышленных электроустановок. Все компоненты сертифицированы и проходят проверку на термическую и электромагнитную стойкость. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Электронный расцепитель 3M даёт гибкую настройку всех параметров защиты - можно адаптировать под специфику нагрузки
• Встроенный моторный привод позволяет выполнять дистанционное включение и отключение без ручного воздействия
• Шинное подключение ускоряет монтаж и минимизирует контактные потери
• Четыре переключающих контакта обеспечивают точную интеграцию в системы автоматизации
• Высокая отключающая способность (65 кА) гарантирует безопасность даже при аварийных режимах в мощных сетях

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Требуется источник питания 220 В AC для управления - без него невозможно использовать моторный привод и сигналы
• Нельзя устанавливать горизонтально - только вертикально, как указано в технических требованиях
• Не рекомендован для частого ручного управления - предназначен для автоматических систем
• Работает только в трёхфазных сетях; однофазные цепи не поддерживаются

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощным оборудованием
• Защита главного питателя конвейерной линии на пищевом заводе
• Коммутирующее устройство в системе бесперебойного питания с дизель-генератором
• Щит управления насосной станцией с частотным преобразователем

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону настройки расцепителя (252–630 А)
• Используйте только шины подходящего сечения - не менее 120 мм2 для 630 А
• Настройте защиту от замыканий на землю после монтажа, учитывая емкостные токи сети
• Обеспечьте доступ к кнопкам управления и индикации - они должны быть легко видимы и доступны для обслуживания
• При использовании в системах автоматизации подключите все четыре переключающих контакта для контроля состояния
• Не забудьте подключить 220 В AC к клеммам управления - без этого моторный привод не будет работать
