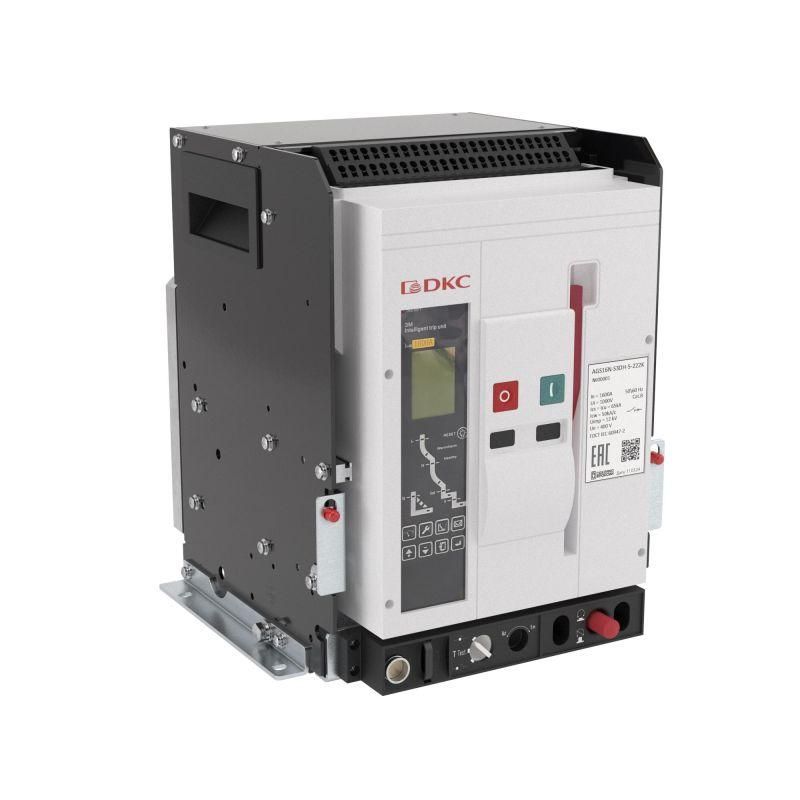

Выключатель автоматический воздушный AGS12N 3Р 1250 А 65кА расцепитель 3M выкатн. управление 220В AC горизонт. подключение YON AGS12N-S3DH-5-222K ДКС

Автоматический выключатель воздушный AGS12N 3P 1250A 65kA расцепитель 3M выкатной управление 220V AC - устройство для защиты и управления мощными электрическими цепями в системах низкого напряжения. Произведён в серии YON MAX AGS компанией DKC, артикул ags12n-s3dh-5-222k. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок, КЗ и утечек на землю.

Назначение и область применения

Автоматический выключатель воздушный AGS12N 3P 1250A 65kA расцепитель 3M выкатной управление 220V AC используется для коммутации и защиты электрических цепей с током до 1250 А. Обеспечивает защиту от:

• перегрузок - длительного превышения допустимой нагрузки;
• коротких замыканий - внезапного роста тока до 50 000 А;
• замыканий на землю - утечек тока через изоляцию или корпус оборудования.

Применяется в промышленных распределительных устройствах: на входе в цеховые щиты, в системах питания крупных двигателей, конвейеров, сварочных установок, насосных станций и других высокомощных потребителей. Управление осуществляется через внешний сигнал 220 В переменного тока.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 380–415 В - работает в сетях с таким уровнем напряжения, соответствует стандартным промышленным системам.
• Расцепитель: электронный тип 3M - точная настройка порогов срабатывания по току и времени; позволяет задавать времятоковые характеристики для каждой защиты.
• Диапазон регулировки КЗ: 1250–50 000 А - можно настроить чувствительность защиты от короткого замыкания в широком диапазоне.
• Управление: моторный привод - возможность удалённого включения/отключения через сигнал 220 В AC, совместим с системами АСУ ТП.
• Дополнительный расцепитель: независимый - позволяет отключить выключатель по внешнему командному сигналу (например, от системы безопасности).
• Степень защиты IP20: защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды и пыли - требует установки в закрытые шкафы.
• Переключающие контакты: 4 - два главных и два вспомогательных (для сигнализации состояния: “включен” / “выключен”).

Совместимость и монтаж

Автоматический выключатель воздушный AGS12N 3P 1250A 65kA расцепитель 3M выкатной управление 220V AC имеет выкатную конструкцию - его можно легко выдвигать из шкафа для обслуживания без демонтажа проводов. Монтаж выполняется вертикально - ось механизма должна быть строго перпендикулярна полу. Горизонтальное подключение указано в названии - это значит, что силовые кабели подводятся к контактам сбоку, а не сверху/снизу. Для правильного подключения необходимо соблюдать полярность и использовать кабель с сечением, рассчитанным на 1250 А. Выкатной механизм обеспечивает быстрый доступ к контактам, но требует свободного пространства перед шкафом минимум 900 мм.

Безопасность и стандарты

Автоматический выключатель воздушный AGS12N 3P 1250A 65kA расцепитель 3M выкатной управление 220V AC соответствует международным требованиям IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель 3M обеспечивает селективность - предотвращает ложные отключения соседних участков сети. Защита от замыканий на землю снижает риск возникновения пожара и поражения током. IP20 не предусматривает защиту от влаги - использование вне герметичных шкафов запрещено.

Преимущества

• Выкатная конструкция - удобство сервисного обслуживания без отключения всей системы.
• Электронный расцепитель 3M - гибкая настройка параметров защиты, адаптация под специфику нагрузки.
• Моторный привод - возможность дистанционного управления и интеграции в автоматизированные системы.
• Широкий диапазон регулировки КЗ - подходит для сложных сетей с различными уровнями токов КЗ.
• Наличие независимого расцепителя - усиливает безопасность при аварийных ситуациях.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от этих факторов.
• Требуется вертикальная установка - горизонтальная или наклонная монтаж невозможен.
• Не подходит для частых операций включения/отключения вручную - моторный привод оптимизирован для дистанционного управления, механический пробой ограничен.
• Не рекомендован для использования в жилых помещениях - слишком большая мощность и отсутствие защиты от влаги.
• Требует наличия источника 220 В AC для управления - без него невозможно дистанционное отключение.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 500 кВт.
• Щит питания группы станков с ЧПУ, где важна селективность отключения.
• Система управления насосной станцией с частотным преобразователем - защита от скачков тока и утечек.
• Централизованное питание конвейерной линии с несколькими двигателями - возможность удалённого отключения при аварии.

Практические советы

• При проектировании учтите посадочные размеры выкатного механизма - необходим зазор перед шкафом для полного выдвижения.
• Используйте кабели с медными жилами сечением не менее 2×150 мм2 для каждого полюса - недостаточное сечение вызывает нагрев и выход из строя.
• Настройку расцепителя 3M лучше выполнять с помощью программного обеспечения производителя - ручная настройка требует знания времятоковых характеристик.
• Подключите вспомогательные контакты (4 шт.) к системе SCADA - они передают состояние “вкл./выкл.” и аварийные сигналы.
• Проверьте наличие 220 В AC на клеммах управления перед первым запуском - отсутствие питания приведёт к невозможности дистанционного отключения.
• Регулярно проверяйте состояние контактов и чистоту внутри шкафа - даже при IP20 пыль со временем накапливается и влияет на работу.
