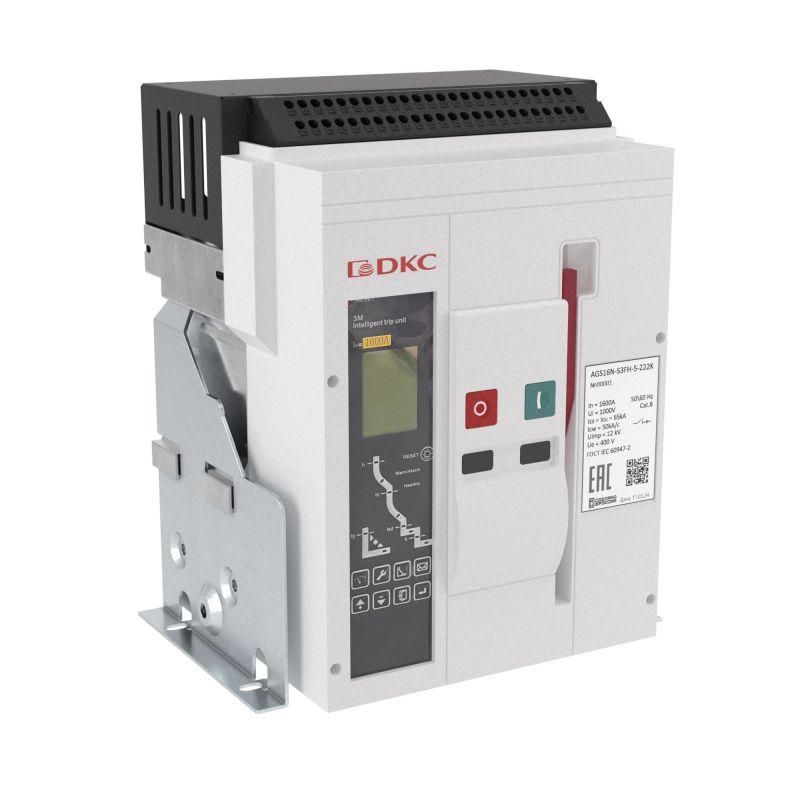

Выключатель автоматический воздушный AGS12N 3Р 1250 А 65кА расцепитель 3M фиксированный управление 220В AC горизонт. подключение YON AGS12N-S3FH-5-222K ДКС

Автоматический выключатель воздушный AGS12N от бренда DKC (серии YON MAX AGS) предназначен для защиты и управления силовыми цепями в системах низкого напряжения до 415 В. Устройство обеспечивает надёжную работу при высоких токах - до 1250 А - и способно отключить аварийный ток короткого замыкания до 65 кА. Подходит для стационарной установки с горизонтальным подключением, управление осуществляется через 220 В переменного тока.

Назначение и область применения

Автоматический выключатель воздушный AGS12N используется для коммутации и защиты электроустановок в промышленных объектах. Он защищает оборудование от перегрузок, коротких замыканий и замыканий на землю. Применяется в качестве главного вводного автомата или для защиты крупных потребителей: трансформаторов, двигателей, распределительных щитов, конвейерных линий, сварочных комплексов и других мощных нагрузок.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 1250 А
• Отключающая способность: 65 кА
• Номинальное напряжение: до 415 В AC
• Тип расцепителя: 3M - трёхступенчатый, с возможностью регулировки тока мгновенного срабатывания, времятоковой характеристики и защиты от замыкания на землю
• Управление: 220 В AC - катушка включения/отключения питается от сети 220 В
• Исполнение: стационарное (фиксированное) - устройство устанавливается жестко в шкаф, без возможности выдвижения
• Подключение: горизонтальное - входные и выходные кабели подключаются сбоку, в одной плоскости

Совместимость и монтаж

AGS12N рассчитан на установку в комплектные распределительные устройства (РУ) с соответствующими габаритными размерами. Монтаж выполняется с использованием болтовых соединений - клеммы предназначены для присоединения медных проводников сечением до 185 мм2. Для работы требуется наличие внешнего источника питания 220 В AC для управления катушкой. Устройство не имеет механизма выдвижения - его нельзя обслуживать без демонтажа из ячейки. Перед установкой проверьте соответствие посадочного места и глубины шкафа.

Безопасность и стандарты

Автоматический выключатель воздушный AGS12N соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс защиты IP40 - защита от доступа пальцев и твердых предметов, но не от воды. Не предназначен для установки во влажных помещениях без дополнительной герметизации корпуса.

Преимущества

• Высокая отключающая способность (65 кА) позволяет использовать AGS12N даже в условиях слабой сети с большим током КЗ
• Расцепитель 3M даёт точную настройку чувствительности по трем параметрам - перегрузка, короткое замыкание и земляная защита
• Горизонтальное подключение упрощает прокладку кабелей в плотных шкафах и снижает риск перегрева
• Стационарное исполнение повышает механическую надёжность и исключает случайное отключение при вибрациях

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока до 415 В
• Фиксированное исполнение требует полного отключения энергоснабжения перед техобслуживанием
• Управление 220 В AC требует наличия отдельного источника питания - без него автомат не сможет включаться дистанционно
• Не рекомендован для частых оперативных включений - предназначен для редких коммутаций, не для частого включения/выключения
• Отсутствует возможность модульного расширения функций - все параметры заданы заводом

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 500 кВт
• Защита трансформатора 630–1000 кВА
• Щитовая автоматики на конвейере с несколькими двигателями суммарной мощностью выше 300 кВт
• Распределительный пункт на заводе с высоким уровнем токов КЗ

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует требованиям - для 1250 А используйте минимум 185 мм2 меди
• Обязательно подключите источник 220 В AC к катушке управления - без этого автомат будет работать только вручную
• При проектировании шкафа учтите, что AGS12N занимает значительное место - убедитесь, что есть свободный доступ для осмотра и тепловентиляции
• Не устанавливайте рядом с источниками сильных помех - радиопомехи могут влиять на работу электронного расцепителя 3M
• Проверяйте затяжку контактных болтов после первого включения - при нагреве контакты могут немного ослабнуть
