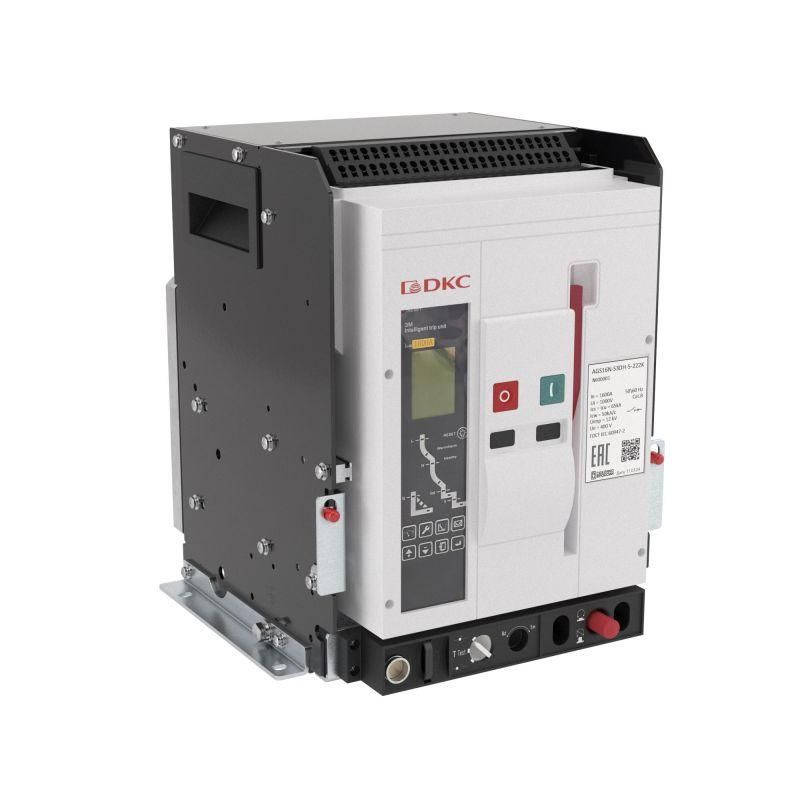

Выключатель автоматический воздушный AGS10N 3Р 1000А 65кА расцепитель 3M выкатн. управление 220В AC горизонт. подключение YON AGS10N-S3DH-5-222K ДКС

Автоматический выключатель воздушный AGS10N от бренда YON (группа DKC) - это надёжное устройство для защиты и управления мощными электрическими цепями до 415 В. Выкатная конструкция, высокая отключающая способность 65 кА и управление от сети 220 В AC делают AGS10N удобным решением для крупных объектов, где требуется частое обслуживание и безопасная работа при больших токах.

Назначение и область применения

Автоматический выключатель воздушный AGS10N используется для коммутации и защиты электроустановок в сетях низкого напряжения до 415 В. Он обеспечивает:

• Рабочие включения и отключения нагрузки;
• Защиту от перегрузок;
• Защиту от коротких замыканий;
• Защиту от замыканий на землю (УЗО).

Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, заводских линий, систем водоснабжения и насосных станций, где требуется высокая надёжность и возможность быстрого сервисного доступа.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 65 кА
• Тип расцепителя: 3M - термомагнитный с регулируемой защитой от перегрузок и короткого замыкания
• Напряжение управления: 220 В AC
• Исполнение: выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Способ подключения: горизонтальный - входные и выходные шины расположены по бокам аппарата
• Максимальное рабочее напряжение: 415 В

Совместимость и монтаж

Выкатное исполнение AGS10N требует установки в специализированную раму или ящик с направляющими. Устройство совместимо со стандартными монтажными системами для выкатных выключателей серии YON MAX AGS. Подключение выполняется через горизонтальные шины - важно соблюдать правильную фазировку и момент затяжки контактов. Для работы с управлением 220 В AC необходим источник питания соответствующего класса. Монтаж допускается только квалифицированными электромонтерами с использованием средств индивидуальной защиты.

Безопасность и стандарты

AGS10N соответствует международным требованиям безопасности для оборудования низкого напряжения. Произведён в соответствии с нормами IEC 60947-2. Расцепитель 3M обеспечивает селективную работу, снижая риск ложных срабатываний. Конструкция защищает оператора от случайного прикосновения к токоведущим частям при закрытых дверцах шкафа.

Преимущества

• Выкатная система ускоряет техническое обслуживание - можно проверить или заменить выключатель без отключения всей системы.
• Высокая отключающая способность (65 кА) гарантирует безопасность даже при серьёзных аварийных режимах.
• Горизонтальное подключение упрощает компоновку в шкафах с ограниченным пространством по вертикали.
• Управление от 220 В AC совместимо с большинством промышленных систем автоматизации.
• Расцепитель 3M позволяет точно настроить пороги срабатывания под конкретную нагрузку.

Ограничения применения

• Не предназначена для постоянного использования в условиях повышенной влажности без дополнительной герметизации шкафа.
• Не рекомендуется для установки вне помещений - не имеет IP-защиты выше IP30.
• Требуется минимум 800–1000 мм свободного пространства перед шкафом для полного выдвижения аппарата.
• Не поддерживает удалённое управление по протоколам (Modbus, Profibus) - только местное управление кнопками/контакторами.
• Нельзя использовать в цепях переменного тока с частотой ниже 45 Гц или выше 65 Гц.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 500 кВт.
• Щит главного распределения на заводе по производству химикатов.
• Станционный выключатель в системе водоснабжения с насосами мощностью 300–400 кВт.
• Распределительный пункт на тепловой электростанции с высокой нагрузкой.

Практические советы

• Перед монтажом проверьте посадочные габариты - AGS10N требует точного соответствия раме выкатного типа.
• При подключении шин используйте силовые болты с указанным крутящим моментом - переусиливать нельзя, чтобы не повредить контактные группы.
• Настройка расцепителя 3M должна выполняться после запуска системы под реальной нагрузкой - теоретические значения часто отличаются от фактических.
• Регулярно осматривайте контакты и механизмы выкатного устройства - пыль и окислы снижают срок службы.
• Для долгой работы сохраняйте температурный режим в пределах –25C…+60C; при более низких температурах возможны трудности с механическим срабатыванием.
