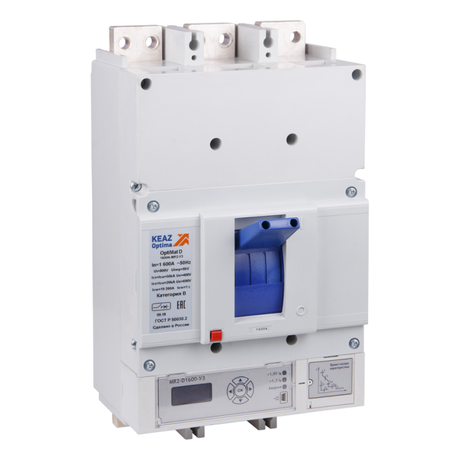

Выключатель автоматический 1000А 85кА OptiMat D1000H MR2 У3 КЭАЗ 270315

Автоматический выключатель OptiMat D1000H MR2 У3 от КЭАЗ предназначен для защиты электрических цепей переменного тока до 1000 А с высокой отключающей способностью — до 85 кА. Он применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий, особенно в условиях широкого диапазона температур. Модель сочетает электронную систему защиты, стационарное исполнение и возможность подключения моторного привода, что делает её подходящей для автоматизированных объектов.

Назначение и область применения

OptiMat D1000H MR2 У3 используется для защиты кабелей, трансформаторов, двигателей и другого оборудования в трёхфазных сетях переменного тока частотой 50 Гц. Подходит для установки в промышленных щитах, на подстанциях, в цехах с высокими требованиями к надёжности — например, на конвейерах, насосных станциях, компрессорных установках. Благодаря наличию моторного привода, выключатель может управляться дистанционно, что удобно для удалённых или автоматизированных систем.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 85 кА
• Количество полюсов: 3
• Тип расцепителя: электронный
• Диапазон настройки защиты от перегрузки: 400–1000 А
• Уставка магнитного расцепления: 1,5–10 × In (регулируемая)
• Диапазон срабатывания при КЗ: 600–10 000 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Рабочий температурный диапазон: от –40 °C до +70 °C
• Максимальное сечение кабеля: 180 мм²
• Тип подключения: болтовое
• Крепление: винтовое
• Привод: ручной рычажный, с возможностью подключения моторного привода
• Способ монтажа: на монтажную плату (фиксация через раму)
• Климатическое исполнение: У3 (для умеренного климата, с повышенной влажностью)
• Цвет: RAL 7035 (серый)
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiMat D1000H MR2 У3 рассчитан на стационарную установку на монтажную плиту — он не является модульным устройством и не вставляется в DIN-рейку. Для монтажа требуются специализированные крепёжные элементы, соответствующие габаритам аппарата. Подключение силовых проводов осуществляется болтовым зажимом; максимальное сечение кабеля — 180 мм². Присутствие моторного привода позволяет подключить внешний механизм дистанционного управления, но сам привод не входит в базовую комплектацию — его необходимо заказывать отдельно. Выключатель совместим с другими аппаратами серии OptiMat D, обеспечивает полную селективность при координации с меньшими номиналами.

Безопасность и стандарты

OptiMat D1000H MR2 У3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Конструкция включает три дугогасительные камеры, обеспечивающие безопасное гашение дуги даже при максимальной отключающей способности. Устройство устойчиво к импульсным перенапряжениям, в том числе вызванным атмосферными и радиочастотными помехами. Электромагнитная совместимость позволяет использовать его в средах с высоким уровнем электромагнитных возмущений.

Преимущества

• Электронный расцепитель обеспечивает точную настройку порогов срабатывания и диагностику причин отказа — индикация доступна через внешние интерфейсы (при наличии дополнительных модулей).
• Функция токоограничения снижает энергию КЗ, защищая оборудование от механических повреждений.
• Мостиковая контактная система роторного типа повышает долговечность и снижает нагрев при больших токах.
• Широкий диапазон настройки защиты (от 400 до 1000 А) позволяет адаптировать устройство под различные нагрузки без замены аппарата.
• Устойчивость к экстремальным температурам (-40…+70 °C) делает его пригодным для работы в холодильных комплексах, на открытых площадках и в неотапливаемых помещениях.

Ограничения применения

• Не предназначена для установки в обычные распределительные щиты с DIN-рейкой — требует специальной монтажной платы.
• Степень защиты IP20 исключает использование во влажных, запылённых или наружных условиях без дополнительной оболочки или шкафа.
• Отсутствуют вспомогательные контакты в базовой версии — для сигнализации состояния или дистанционного контроля потребуется доработка или доп. модули.
• Подключение моторного привода — опционально, не входит в комплект поставки.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 690 кВт.
• Щит питания крупного прессового участка с несколькими двигателями 400–800 А.
• Распределительный пункт на заводе с автономным управлением и дистанционной сигнализацией (при подключении моторного привода).
• Линия питания системы вентиляции в холодильном складе при низких температурах.

Практические советы

• При выборе уставок защиты учитывайте номинальный ток оборудования — не следует задавать уставку выше 100 % от длительно допустимого тока кабеля.
• Для проверки правильности настройки используйте тестовый прибор, имитирующий перегрузку и КЗ — электронный расцепитель требует калибровки после первичной установки.
• Обязательно соблюдайте посадочные размеры монтажной платы — отклонения могут нарушить герметичность и контактные соединения.
• При работе в условиях низких температур перед включением рекомендуется прогревать устройство в течение 10–15 минут, чтобы избежать хрупкости материалов.
• Для обслуживания и замены — отключите питание, снимите крышку и открутите болты подключения. Никогда не открывайте корпус под напряжением!
