Автоматический выключатель ВА-45 2000/1000А 3P 50кА стационарный EKF PROxima | mccb45-2000-1000

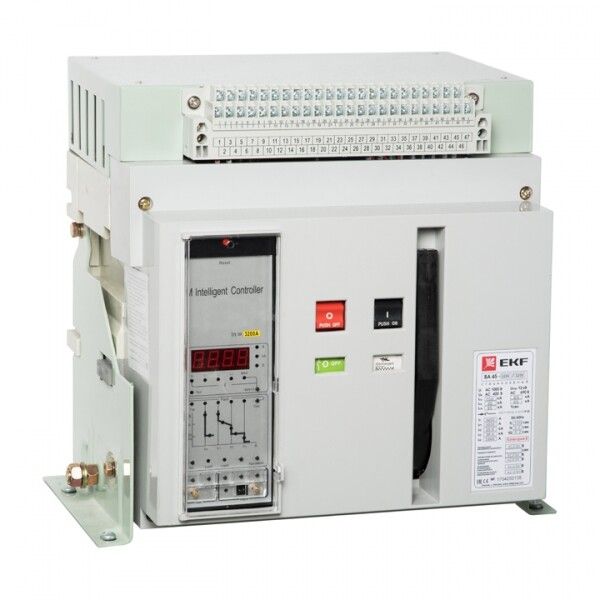

Автоматический выключатель ВА-45 2000/1000А 3P 80кА стационарный, горизонтальный, ETU(220В AC), мп/нр/вкл.к.(220В AC), ав/доп. 1CO/1NC,1NO,4CO от EKF — надёжное устройство для защиты мощных промышленных сетей переменного тока. Серия ВА-45 обеспечивает точную защиту от перегрузок и КЗ, управление через внешние сигналы и диагностику состояния сети. Артикул mccb45-2000-1000 соответствует максимальному току 1000 А и отключающей способности 80 кА.

Назначение и область применения

Автоматический выключатель ВА-45 предназначен для защиты силовых цепей переменного тока напряжением до 690 В от перегрузок, коротких замыканий и потери напряжения. Устройство применяется в промышленных объектах: на подстанциях, в распределительных щитах, у потребителей большой мощности — таких как насосные станции, компрессоры, конвейеры, печи, крупные станки. Подходит для систем с частичной или полной автоматизацией, где требуется удалённое управление и сбор данных о состоянии сети.

Технические характеристики

• Количество полюсов: 3 — защита трёх фаз одновременно;
• Номинальный ток: 1000 А — максимальный длительно допустимый ток без срабатывания;
• Отключающая способность: 80 кА — способность безопасно прервать ток короткого замыкания такой величины;
• Номинальное напряжение: 400–690 В — работает в сетях среднего и высокого напряжения для промышленности;
• Тип расцепителя: электронный ETU — позволяет гибко настраивать время и пороги срабатывания;
• Настройка защиты от перегрузки: 400–1000 А — можно задать чувствительность под конкретную нагрузку;
• Настройка защиты от КЗ: 4000–80000 А — адаптация под уровень возможных аварийных токов;
• Защита от замыканий на землю: есть — предотвращает опасные утечки тока в землю;
• Расцепитель минимального напряжения: да — отключает при проседании или исчезновении напряжения;
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм — подходит для установки внутри закрытых шкафов;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Температурный диапазон: от –40 °C до +55 °C — работает в суровых условиях, включая холодные склады и открытые площадки;
• Климатическое исполнение: УХЛ3.1 — рассчитан на умеренный и холодный климат с повышенной влажностью;
• Подключение: болтовое, шинное — монтаж на DIN-рейку невозможен, требует жёсткой фиксации на плате;
• Количество переключающих контактов: 4 — 1 нормально замкнутый (1NC), 1 нормально разомкнутый (1NO), 4 коммутирующих (4CO) — для сигнализации и управления;
• Индикация: указатель положения и индикатор отключения — наглядное определение состояния устройства;
• Гарантия: 84 месяца — один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель ВА-45 имеет стационарную конструкцию и монтируется на специальную монтажную плиту. Подключение осуществляется через шины или болты — не используется DIN-рейка. Для работы необходима прочная механическая фиксация и достаточное пространство вокруг для теплоотвода. Электропитание расцепителя ETU — 220 В переменного тока — должно быть подведено отдельно. Моторный привод позволяет выполнять дистанционное включение и отключение — требует согласования с системой управления. Все контактные группы совместимы с типовыми реле контроля и PLC-системами.

Безопасность и стандарты

Автоматический выключатель ВА-45 соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2 — что гарантирует соответствие международным стандартам IEC 60947-2. Применение электронного расцепителя ETU обеспечивает более точную и быструю реакцию на аварийные ситуации по сравнению с тепловыми механизмами. Защита от замыканий на землю и минимального напряжения повышают безопасность персонала и оборудования.

Преимущества

• Высокая отключающая способность (80 кА) — подходит для сетей с большими источниками питания;
• Гибкая настройка параметров защиты — возможность адаптировать под любую нагрузку от 400 до 1000 А;
• Электронный расцепитель ETU — предоставляет данные о причине отключения, уровне тока и времени срабатывания;
• Встроенные контакты (1CO/1NC, 1NO, 4CO) — позволяют интегрировать устройство в SCADA и другие системы автоматизации без дополнительных модулей;
• Моторный привод — обеспечивает дистанционное управление, снижает риск травм при обслуживании;
• Длительная гарантия (7 лет) — свидетельствует о высокой надёжности и качестве сборки.

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специальной монтажной платы и места для кабельных вводов;
• IP30 — не защищён от пыли и брызг воды; нельзя использовать вне закрытых шкафов;
• Требуется внешнее питание 220 В AC для расцепителя ETU — без него устройство не будет работать даже при наличии тока в основной цепи;
• Нельзя применять в сетях постоянного тока — только переменный ток 50 Гц;
• Максимальный ток 1000 А — не подходит для цепей выше этого значения, даже если система теоретически выдерживает большие нагрузки.

Примеры использования

• Щиты главного распределения на заводе с мощными двигателями (более 500 кВт);
• Центры управления технологическими линиями, где важна сигнализация отказов;
• Объекты с автономным электроснабжением — дизель-генераторы, UPS-системы;
• Системы с дистанционным управлением — когда необходимо включить/выключить оборудование из центрального пункта;
• Объекты с высокой вероятностью КЗ — металлургия, химпроизводство, судостроение.

Практические советы

• При проектировании учтите посадочные размеры — устройство занимает значительное место, нужен запас около 150 мм с каждой стороны для обслуживания;
• Подключение питания 220 В AC к ETU выполняйте от стабильного источника — скачки напряжения могут вызывать ложные срабатывания;
• Настройку токов перегрузки и КЗ проводите после проверки реальных нагрузочных графиков — не используйте заводские значения по умолчанию;
• Проверьте целостность всех контактных групп перед первым включением — особенно важно при использовании в системах безопасности;
• При работе в условиях низких температур (+5...–40 °C) рекомендуется прогревать устройство перед включением, чтобы избежать увеличенного сопротивления контактов;
• Для удобства обслуживания используйте дополнительные блоки индикации — они помогут быстро определить причину отключения без доступа к интерфейсу ETU.
