Выключатель автоматический OptiMat D1000H-D-MR2-У3 | 294416 КЭАЗ

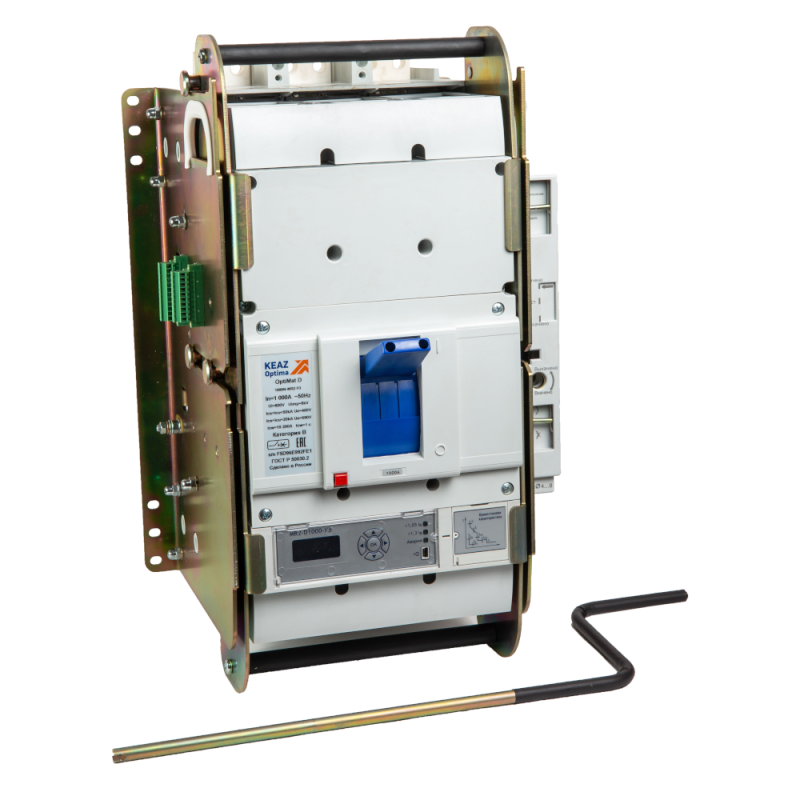

Автоматический выключатель OptiMat D1000H-D-MR2-У3 от КЭАЗ - трёхполюсное устройство в литом корпусе с номинальным током 1000 А, предназначенное для защиты и коммутации мощных цепей переменного тока в промышленной инфраструктуре. Выключатель оснащён моторным приводом и выдвижной конструкцией, что упрощает обслуживание и повышает безопасность при работе.

Назначение и область применения

OptiMat D1000H-D-MR2-У3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах крупных объектов: промышленных цехах, энергообъектах, насосных станциях, системах конвейерного производства. Устройство обеспечивает надёжную коммутацию нагрузок до 1000 А и применяется там, где требуется высокая отключающая способность и возможность удалённого управления.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 400–690 В переменного тока
• Отключающая способность (Icu): 85 кА - способен отключить ток короткого замыкания до 85 тысяч ампер
• Диапазон настройки защиты от перегрузки: 400–1000 А - позволяет гибко адаптировать порог срабатывания под конкретную нагрузку
• Степень защиты: IP30 - защищён от доступа посторонних предметов (>2,5 мм), но не от воды и пыли; требует установки в закрытых шкафах
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует правильного момента затяжки
• Конструкция: выдвижная/выкатная - позволяет извлекать аппарат из шкафа без демонтажа проводов
• Моторный привод: да - обеспечивает дистанционное включение/отключение через внешний сигнал
• Тип элемента управления: рычаговый - ручное управление доступно даже при отключённом моторе
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов, их можно добавить дополнительно

Совместимость и монтаж

OptiMat D1000H-D-MR2-У3 совместим с типовыми направляющими для выдвижных устройств класса D1000. Для монтажа необходима установочная рамка соответствующего типа, обеспечивающая фиксацию и контакт с силовыми шинами. Винтовое подключение требует использования кабелей с жилами подходящего сечения - рекомендовано сечение до 3x300 мм2. Моторный привод подключается к управляющей цепи 24 В постоянного тока или 230 В переменного тока - параметры указаны в документации КЭАЗ. Перед первичным запуском проверьте момент затяжки винтов согласно руководству - недостаточное усилие вызывает нагрев, избыточное - повреждение контактов.

Безопасность и стандарты

OptiMat D1000H-D-MR2-У3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение устройства в соответствии с инструкцией гарантирует соответствие нормам безопасности при работе с высокими токами. Наличие моторного привода исключает необходимость ручного вмешательства при аварийных ситуациях, снижая риск травматизма.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность в сетях с большими токами КЗ
• Выдвижная конструкция - позволяет проводить диагностику и замену без отключения всей системы
• Широкий диапазон настройки защиты (400–1000 А) - один прибор покрывает множество режимов нагрузки
• Моторный привод - реализация автоматизации и дистанционного управления без модификаций
• Литой корпус - повышенная прочность, устойчивость к механическим воздействиям и долгий срок службы

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной герметизации шкафа
• Отсутствие встроенных вспомогательных контактов - для сигнализации состояния необходимо устанавливать их отдельно
• Не предназначена для частых операций включения/отключения - рассчитана на основную защиту, а не на частую коммутацию
• Требует специализированной установочной платформы - не подходит для монтажа на обычные DIN-рейки

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью более 500 кВт
• Защита главного питания конвейерной линии на пищевом заводе
• Коммутационный аппарат в системе бесперебойного питания (UPS) средней и большой мощности
• Щиты управления насосными станциями в водоснабжении и канализации

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля соответствовало номинальному току 1000 А - используйте медные жилы минимум 3×300 мм2
• При использовании моторного привода убедитесь, что управляющее напряжение стабильно - скачки могут повредить катушку
• Избегайте установки рядом с источниками тепла - температура окружающей среды не должна превышать +40 C
• При регулярном обслуживании смазывайте движущиеся части механизма выдвижения специальной термостойкой смазкой (например, Krytox GPL-205)
• Обязательно сохраняйте сертификаты и паспорт изделия - они нужны для прохождения технического осмотра и страхования оборудования
