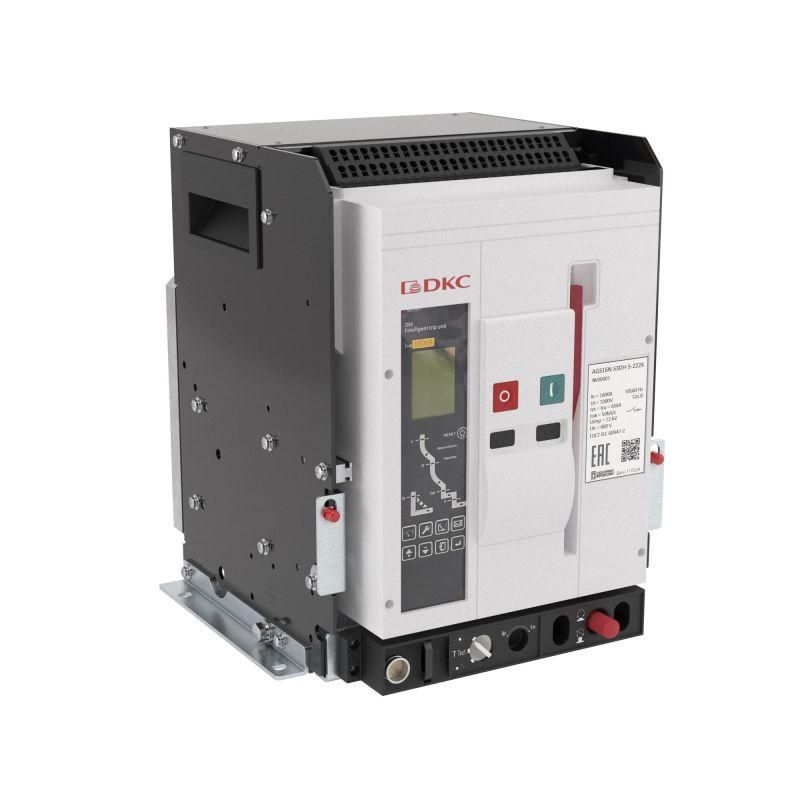

Выключатель автоматический воздушный AGS08N 3Р 800А 65кА расцепитель 3M выкатн. управление 220В AC горизонт. подключение YON AGS08N-S3DH-5-222K ДКС

Автоматический выключатель воздушный AGS08N-S3DH - надёжное устройство для защиты и коммутации трёхфазных цепей до 800 А в системах низкого напряжения. Выполнен в выкатном исполнении с электронным расцепителем 3M и моторным приводом, что обеспечивает удобство обслуживания и удалённое управление через 220 В переменного тока. Бренд DKC (YON MAX AGS) гарантирует соответствие промышленным требованиям к надёжности и безопасности.

Назначение и область применения

Автоматический выключатель воздушный AGS08N-S3DH используется для защиты электрических цепей от перегрузок, коротких замыканий и замыканий на землю. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и частые операции включения/отключения. Применяется в системах питания станков, конвейеров, насосных станций, компрессоров и других мощных потребителей с током до 800 А.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 65 кА
• Рабочее напряжение: 380–415 В
• Тип расцепителя: Электронный 3M (настраивается по току перегрузки и току КЗ)
• Диапазон настройки перегрузки: 320–800 А
• Диапазон настройки КЗ: 800–50 000 А
• Тип привода: Моторный, встроенный - позволяет управлять выключателем дистанционно
• Защита от замыканий на землю: Встроенная, с возможностью настройки порога
• Тип дополнительного расцепителя: Независимый - для внешнего командного сигнала
• Способ подключения: На шину (горизонтальный монтаж шин)
• Способ монтажа: Вертикальный - выключатель устанавливается вертикально в ящике
• Управление: Кнопка нажимная + моторный привод (220 В AC)
• Степень защиты: IP20 - защищает от доступа пальцев, но не от пыли и брызг
• Количество переключающих контактов: 4 - используются для сигналов состояния (замкнут/разомкнут)

Совместимость и монтаж

AGS08N-S3DH совместим с шинными системами, соответствующими габаритам выкатного модуля. Установка выполняется в вертикальном положении в специализированных ячейках распределительных устройств. Для работы моторного привода необходим источник постоянного или переменного тока 220 В. Подключение к сети управления осуществляется через клеммы, расположенные на корпусе. Габариты устройства рассчитаны под стандартную выкатную раму - проверьте посадочные размеры перед заказом. Не допускается установка в условиях повышенной запылённости или влаги из-за степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель AGS08N-S3DH соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель 3M обеспечивает точную и быструю реакцию на аварийные режимы, снижая риск повреждения оборудования. Встроенная защита от замыканий на землю предотвращает опасные потенциалы на корпусах. Все материалы корпуса устойчивы к возгоранию и соответствуют классу UL94 V-0.

Преимущества

• Выкатная конструкция позволяет легко демонтировать выключатель без отключения всей системы - ускоряет техобслуживание и замену.
• Электронный расцепитель 3M даёт гибкую настройку чувствительности по току перегрузки и КЗ - адаптация под конкретную нагрузку.
• Встроенный моторный привод обеспечивает дистанционное управление - идеально для автоматизированных систем и удалённых щитовых.
• Наличие четырёх переключающих контактов позволяет интегрировать устройство в системы SCADA и контроля состояния.
• Высокая отключающая способность (65 кА) обеспечивает безопасность даже в крупных промышленных сетях с большими токами КЗ.

Ограничения применения

• Не предназначена для установки вне закрытых помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Требуется стабильное питание 220 В AC для работы моторного привода - при отключении электроэнергии дистанционное управление становится недоступным.
• Подключение только на шину - нельзя использовать с кабельным подключением через болты.
• Максимальный ток 800 А - не подходит для цепей выше этого значения, даже временно.
• Вертикальный монтаж обязателен - горизонтальная установка нарушает работу механизма и тепловой отвод.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями суммарной мощностью до 600 кВт.
• Щит питания конвейерной линии, где требуется частое включение/выключение и защита от скачков тока.
• Система резервирования энергоснабжения - AGS08N-S3DH работает как основной коммутирующий элемент в АВР.
• Объекты с автоматизированной системой управления - сигналы с контактных групп передаются в PLC для мониторинга состояния.

Практические советы

• Перед первым включением обязательно настройте расцепитель 3M под реальные условия нагрузки - используйте диапазон 320–800 А для перегрузки и 800–50 000 А для КЗ.
• Проверьте наличие 220 В AC на клеммах моторного привода перед запуском - отсутствие питания сделает дистанционное управление невозможным.
• Используйте дополнительный независимый расцепитель для связи с системой аварийного отключения - например, по сигналу пожарной тревоги.
• При замене выключателя - всегда отключайте питание и фиксируйте выкатную раму, чтобы избежать случайного перемещения.
• Для долгой службы рекомендуется ежегодная проверка механической части и чистка контактов - особенно в помещениях с колебаниями температуры.
